Panasonic S-36PT2E5B - 5 Vorbereitung der Leitungen; Anschließen der Kühlmittelleitungen; Anschließen der Leitungen zwischen Innen und

92

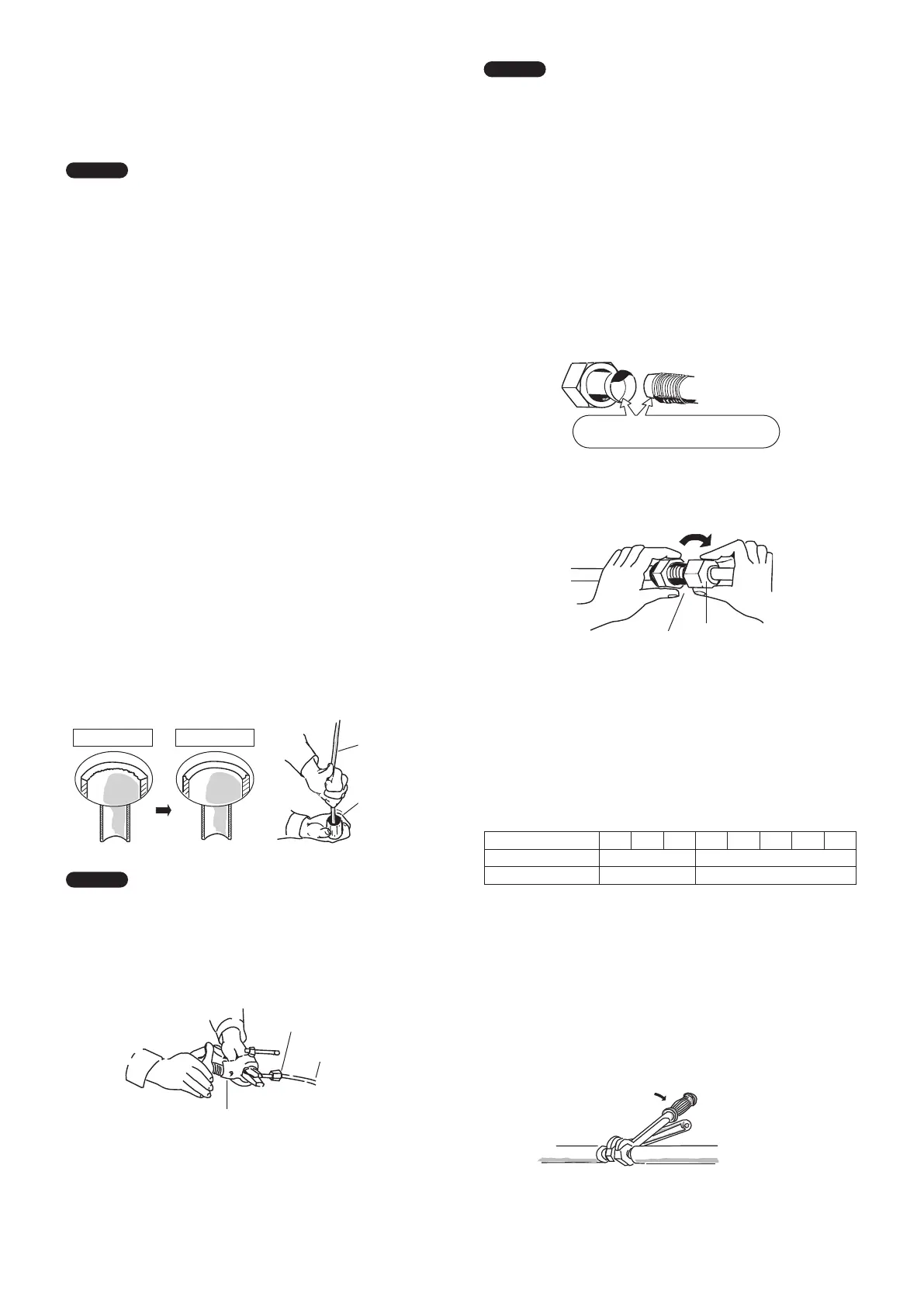

5. VORBEREITUNG DER LEITUNGEN
Es ist sicherzustellen, dass mechanische Verbindungen für
Wartungszwecke zugänglich bleiben.
5-1. Anschließen der Kühlmittelleitungen
HINWEIS
Bei einem Anschluss mit Bördelung im Gebäude sicherstellen,
dass die Bördelverbindung nur einmal verwendet wird. Nach
Anziehen und Lösen muss die Bördelung neu hergestellt
werden. Nachdem die Bördelverbindung ordnungsgemäß
festgezogen und eine Leckprüfung durchgeführt wurde, die
Oberfläche unter Berücksichtigung der Anweisungen des
Silikondichtmittels sorgfältig reinigen und trocknen, um Öl,
Schmutz und Fett zu entfernen. Neutral vernetzendes und
ammoniakfreies Silikondichtmittel auftragen, das Kupfer
und Messing außen an der Bördelverbindung nicht angreift,
um Eindringen von Feuchtigkeit sowohl gas- als auch
flüssigkeitsseitig zu vermeiden. (Feuchtigkeit kann Gefrieren
und frühzeitige Schäden an der Verbindung verursachen.)
Bördeln der Leitungen
Bei den meisten konventionellen Split-System-Klimaanlagen
wird zum Verbinden von Kühlmittelleitungen zwischen den
Innen- und Außeneinheiten die Bördelmethode verwendet.
Bei dieser Methode werden die Enden der Kupferleitungen
aufgeweitet und dann mit Hilfe von Überwurfmuttern verbunden.
Aufweiten unter Verwendung eines Bördelwerkzeugs
(1) Die Kupferleitung mit einem Rohrschneidewerkzeug auf
die erforderliche Länge zuschneiden. Es wird empfohlen,
dabei zur geschätzten Länge ungefähr 30 bis 50 cm
hinzuzufügen.
(2) Die Enden der Kupferleitung nun mit einer Reibahle oder
einem ähnlichen Werkzeug entgraten. Dies ist sehr wichtig
und muss sorgfältig durchgeführt werden, um eine korrekte
Ausweitung zu erhalten. Unbedingt darauf achten, dass
keine Verschmutzung (Feuchtigkeit, Staub, Metallspäne
usw.) in die Leitungen gelangen können.
NachherVorher
Entgraten
Kupferleitung
Reibahle
HINWEIS
Beim Ausreiben die Öffnung der Leitung nach unten halten,
damit keine Späne in die Leitung fallen können.
(3) Die Überwurfmutter von der Einheit abnehmen und an der
Kupferleitung anbringen.
(4) Das Ende der Kupferleitung mit einem Bördelwerkzeug
aufweiten.
Überwurfmutter
Kupferleitung
Bördelwerkzeug
HINWEIS
Bei Wiederverwendung von Bördelverbindungen ist die
Bördelung neu anzufertigen.
Eine korrekte Aufweitung muss die folgenden Eigenschaften
aufweisen:
● Die Innenfläche muss glänzend und glatt sein.
● Die Kante muss glatt sein.
● Die kegelförmig zulaufenden Seiten müssen die gleiche
Länge aufweisen.
Vor dem endgültigen Festziehen der Leitungen zu beachten:
(1)
Vor der Verwendung der Leitungen diese mit einer Abdeckkappe
oder wasserdichtem Klebeband versehen, damit kein Wasser
oder Verschmutzung in die Leitungen gelangen kann.
(2) Vor dem Herstellen von Rohrleitungsanschlüssen unbedingt
Kühlschmiermittel (Etheröl) auf das Innere der Überwurfmutter
auftragen. Dies dient dazu, Gaslecks zu verhindern.
Kühlschmierfett auftragen.
(3) Um eine korrekte Verbindung zu gewährleisten, müssen
Verbindungsleitung und die aufgeweitete Leitung in
gerader Richtung zueinander positioniert werden; danach
die Überwurfmutter zunächst locker aufschrauben, um eine
einwandfreie Verbindung zu erhalten.
Überwurfmutter
Verbindungsstück
● Die Flüssigkeitsleitung mit einem Rohrbiegewerkzeug am
Einbauort auf die gewünschte Form biegen, dann mit dem
Ventil auf der Flüssigkeitsleitungs-Seite unter Verwendung
einer Überwurfmutter verbinden.
5-2. Anschließen der Leitungen zwischen Innen und
Außeneinheiten
(1) Die aus der Wand hervorstehende, auf der Innenseite
befindliche Kühlmittelleitung fest mit der außenseitigen
Leitung verbinden.
Inneneinheit-Leitungsanschluss
Inneneinheittyp 36 45 50 60 71 100 125 140
Gasleitung (mm) ø 12,7 ø 15,88
Flüssigkeitsleitung (mm) ø 6,35 ø 9,52
(2) Die Überwurfmuttern mit spezifizierten Anzugsdrehmoment
festziehen.
● Wenn die Überwurfmuttern an den Leitungsverbindungen
gelöst oder nach dem Anschließen der Leitungen festgezogen
werden, müssen unbedingt ein Drehmomentschlüssel und ein
Maulschlüssel verwendet werden.
Wenn eine Überwurfmutter zu stark festgezogen wird,
kann dies eine Beschädigung der Aufweitung verursachen,
was wiederum zu einem Kühlmittelleck und Verletzungen
oder Erstickungserscheinungen bei im Raum befindlichen
Personen führen kann.
Außeneinheit
Drehmomentschlüssel
Schraubenschlüssel
Inneneinheit
