DEUTSCH

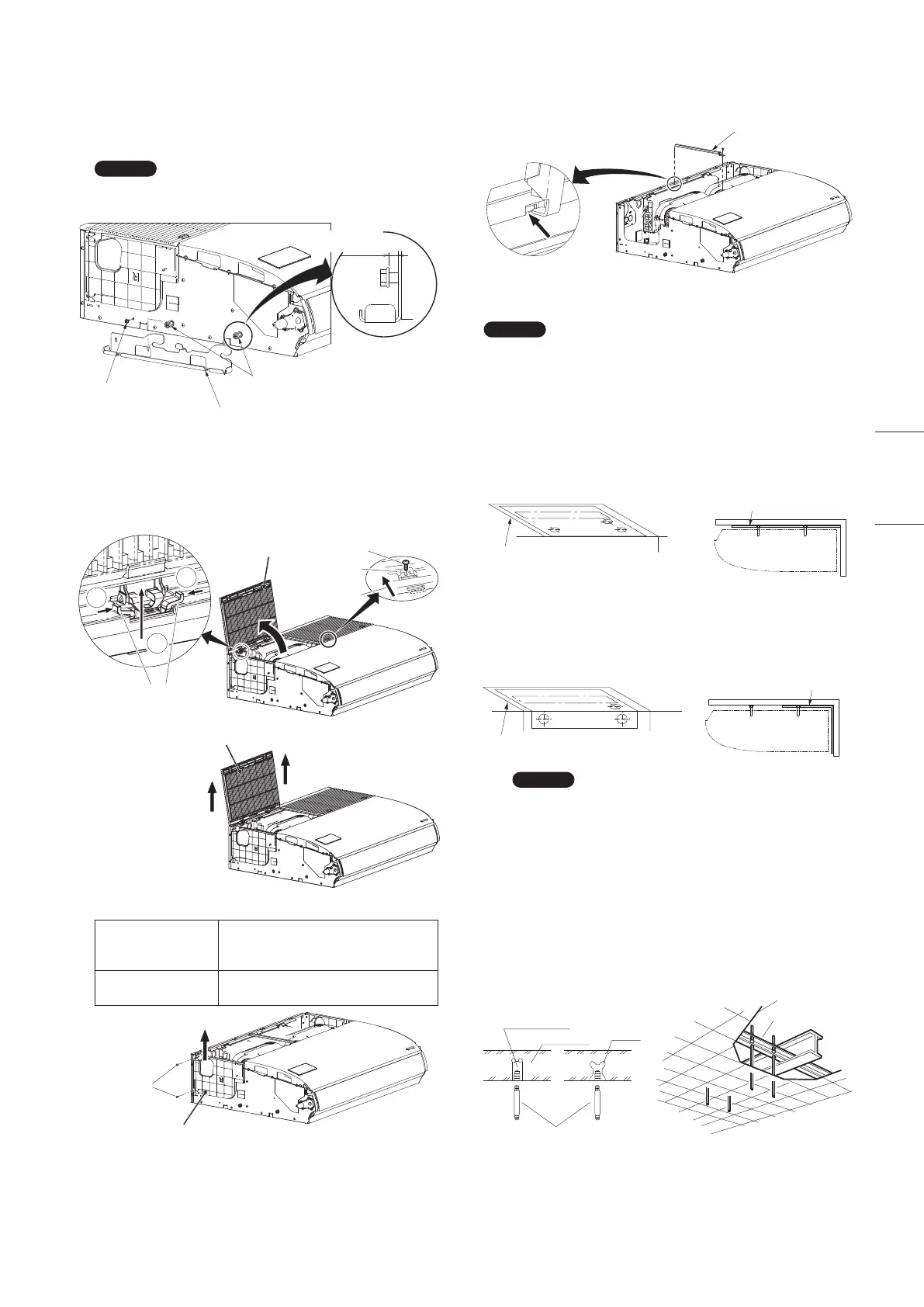

3-2. Installationsvorbereitung
(1) Die Halterung (zum Aufhängen des Innengeräts)
entfernen.
Die M8-Hängeanker lösen.
Danach die Halterung entfernen.
HINWEIS
Die M8-Hängeanker so weit lösen, dass nicht mehr als
8 mm des Schraubenschafts bloßliegt.
M4-Schraube verhindert
ein Lösen der Halterung
M8-Hängeanker zum
Aufhängen des Innengeräts
Halterung
Weniger als 8 mm
(2) Das Lufteinlassgitter vor dem Aufhängen des Innengeräts
entfernen. Zunächst die 2 mit Sperren fixierten
Befestigungsschrauben entfernen. Das Lufteinlassgitter
öffnen und die Scharnierklauen an beiden Seiten halten.
Dann das Lufteinlassgitter und den Hängevorsprung an
der linken und rechten Seite des Innengeräts entfernen.
1
1
2
Schieben
Sperrklinke
Klauen
Schraube
Lufteinlassgitter
Lufteinlassgitter
Lösen
Lösen
(3) Die Seitenplatte an der Leitungsseite entfernen.
Leitungsanschluss
an der hinteren &
oberen Seite
2 Schrauben entfernen.
Die Seitenplatte Richtung des Pfeils
schieben und abnehmen.
Leitungsanschluss
an der rechten Seite
Die Seitenplatte nicht entfernen.
Lösen
Schraube
Seitenplatte
(4) Die mittlere Halterung entfernen.
Bei der Verdrahtung die mittlere Halterung entfernen, falls
erforderlich. Nach der Verdrahtung die mittlere Halterung
an der ursprünglichen Stelle wieder einbauen.
Mittlere Halterung
3-3. Aufhängen des Innengeräts
HINWEIS
Da das Diagramm aus Papier hergestellt ist, kann es sich
durch Temperatureinflüsse oder Luftfeuchtigkeit leicht
zusammengezogen bzw. gedehnt haben. Aus diesem Grund
müssen die Abstände zwischen den Markierungen noch einmal
überprüft werden, bevor die Löcher gebohrt werden.
(1) Durch Anlegen des Originalmaßstab-
Installationsdiagramms können die Hängeankerpositionen
bestimmt werden.
Die Bohrlöcher mit einem Bleistift markieren.
Installationsdiagramm im Originalmaßstab
Decke
Wand
Installationsdiagramm im
Originalmaßstab
(2) Wenn das Originalmaßstab-Installationsdiagramm im
rechten Winkel zu Decke und Wand geknickt wird, lassen
sich die Leitungs- und Kabeldurchführungen für das
Innengerät sowie die Hängeankerpositionen bestimmen.
Die Bohrlöcher mit einem Bleistift markieren.
Installationsdiagramm im Originalmaßstab
Decke
Wand
Installationsdiagramm im
Originalmaßstab
HINWEIS
Die Maße gelten für ein bündig an der Wand anliegendes
Innengerät.
Bei Installation mit Abstand zur Wand ist ein
entsprechendes Ablaufgefälle zu berücksichtigen.
(3) Die Löcher an den 4 Stellen bohren, die auf dem
Originalmaßstab-Diagramm angezeigt sind.
(4) Je nach Art der Decke:
a) Hängeanker einsetzen.
oder
b) Die bereits vorhandenen Deckenstützen verwenden
bzw. eine geeignete Stütze herstellen.
Verankerung
Dübel
Hängeanker (M10 oder 3/8")
(nicht mitgeliefert)
Einsetzen
Deckenfliesen
Deckenträger
Beton
a) b)
