37
FRANÇAIS

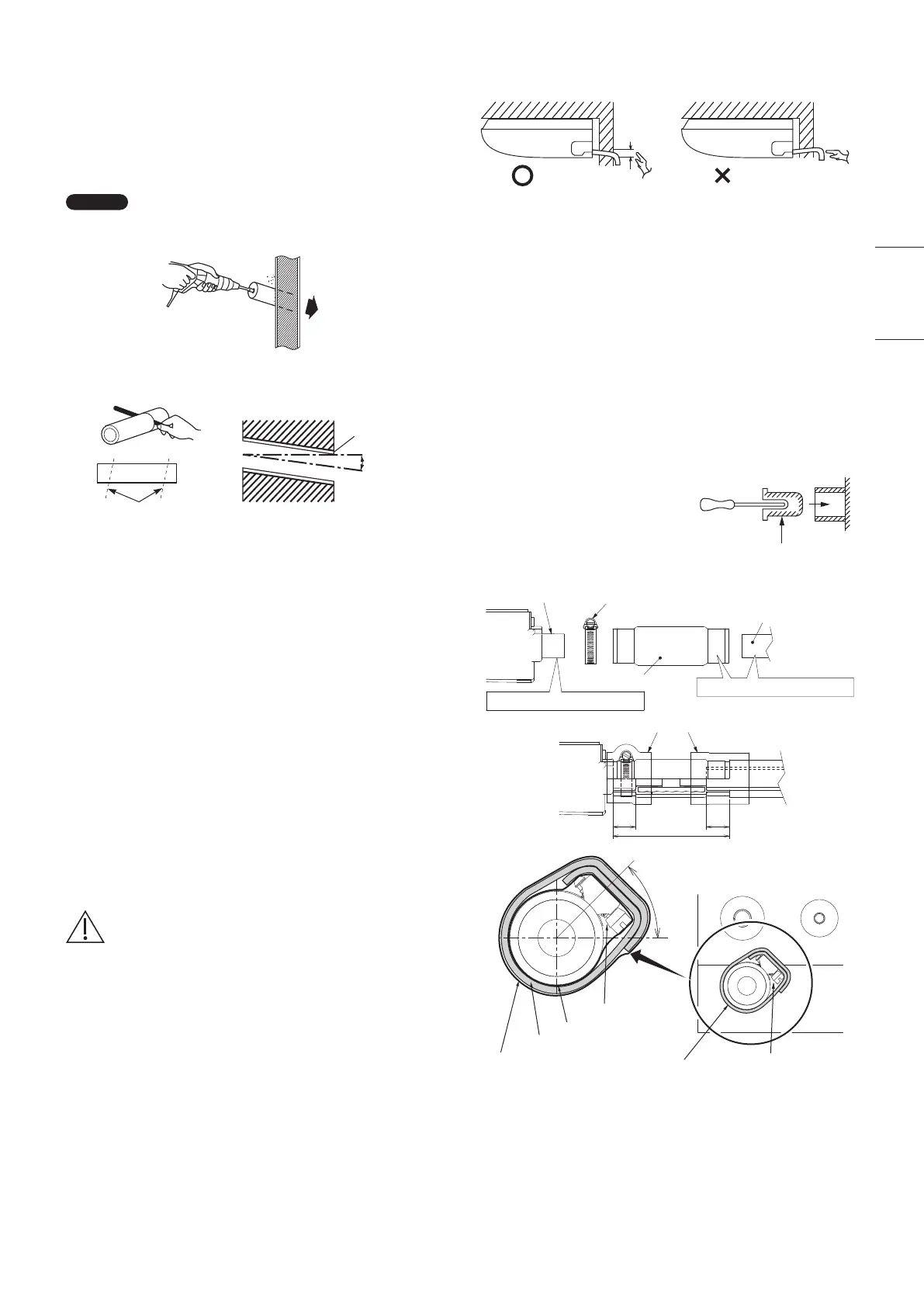

3-6. Installation du tube de vidange
● Préparer le tuyau en PVC dur pour la vidange, et le
connecter au tuyau de vidange de l’unité intérieure avec le
collier flexible fourni pour empêcher les fuites d’eau.
● Mesurer l’épaisseur du mur de l’intérieur à l’extérieur, et
couper le tube en PVC légèrement en biais pour l’adapter.
Insérer le tube en PVC dans le mur.
REMARQUE
Le trou doit être fait en pente légèrement descendante vers
l’extérieur.
Côté
intérieur
Côté
extérieur
INTÉRIEUR
Tube en PVC dur (non fourni)
Couper légèrement en biais
Tube en PVC
Légèrement
en biais
Mur
EXTÉRIEUR
(1) Connexion de tuyau de vidange
● Le tuyau de vidange est connecté en dessous de la
tuyauterie de réfrigérant.
(2) Installation du tuyau de vidange
● Commencer par insérer le tuyau de vidange (fourni) dans le
collier flexible (fourni) puis installer le tuyau de vidange sur la
lumière de vidange de l’unité.
● Insérer jusqu’à ce que le tuyau de vidange bute contre
l’extrémité.
● Fixer le collier flexible pour que la pente supérieure de la
portion fixe soit à 45° par rapport au ruban en vinyle (non
fourni) du tuyau de vidange (fourni).
● Le couple de serrage du collier flexible est 30 - 35N · cm.
● Enrouler le ruban en vinyle de sorte à ne pas agrandir le
collier flexible.
● Raccorder ensemble le tuyau de vidange et le tube en PVC
(VP20 ou matériau similaire, non fourni). Insérer jusqu’à ce
que le tube en PVC bute contre l’extrémité et coller avec un
adhésif en PVC.
PRÉCAUTION
● Enrouler l’isolant de vidange (fourni) entre la connexion
du tuyau de vidange et la tuyauterie afin de ne pas
exposer la tuyauterie en cuivre. Enrouler également le
collier flexible avec.
Envelopper le collier flexible avec l’isolant de vidange,
là où la vis est tournée vers le haut. Puis, serrer l’isolant
avec un ruban en vinyle pour éviter qu’il ne se détache.
Si des portions du tube restent exposées, il peut se
produire de la condensation.
● Toujours utiliser le tuyau de vidange fourni.
● Si d’autres colliers flexibles disponibles dans le commerce
sont utilisés, le tuyau de vidange peut être pincé ou plissé, et
il y a risque de fuite d’eau.
Par conséquent, toujours utiliser les colliers de durite fournis.
● Connecter le tube de vidange de manière qu’il soit incliné
vers le bas, de l’unité à l’extérieur.
Correct
Incorrect
Inclinaison
vers le bas :
min. 1/100
Inclinaison
vers le
haut :
● Ne jamais laisser de siphons se produire dans le trajet de la
tuyauterie.
● Isoler toute tuyauterie à l’intérieur de la pièce pour empêcher
le suintement.
● Après la tuyauterie de vidange, verser une quantité
adéquate d’eau dans le carter de vidange par l’ouverture sur
le côté de la bouche de soufflage. Vérifier la bonne vidange
de l’eau.
* Si le tuyau de vidange passe par le côté gauche, voir la
figure sous la section 3-5, et suivre la procédure ci-dessus
pour installer le tuyau.
Remonter la butée en caoutchouc déposée plus tôt sur le
côté droit.
La butée en caoutchouc peut être facilement insérée en
utilisant un tournevis ou outil
similaire pour presser la butée
dans la lumière de vidange
située sur l’unité principale.
Pousser la butée dans la
lumière de vidange d’unité
principale jusqu’au bout.
130
26 26
Collier flexible (fourni)
Ne pas utiliser d’adhésif.
Coller avec un adhésif au PVC.
Tube en PVC dur
(VP20 non fourni)
Tuyau de vidange (fourni)
Lumière de
vidange de l’unité
Isolant de vidange (fourni)
(
45°
)
Collier flexible
Ruban en vinyle
Isolant de vidange
Ruban en vinyle
Isolant de vidange
Collier flexible
Butée en caoutchouc
Tournevis
Lumière de
vidange
