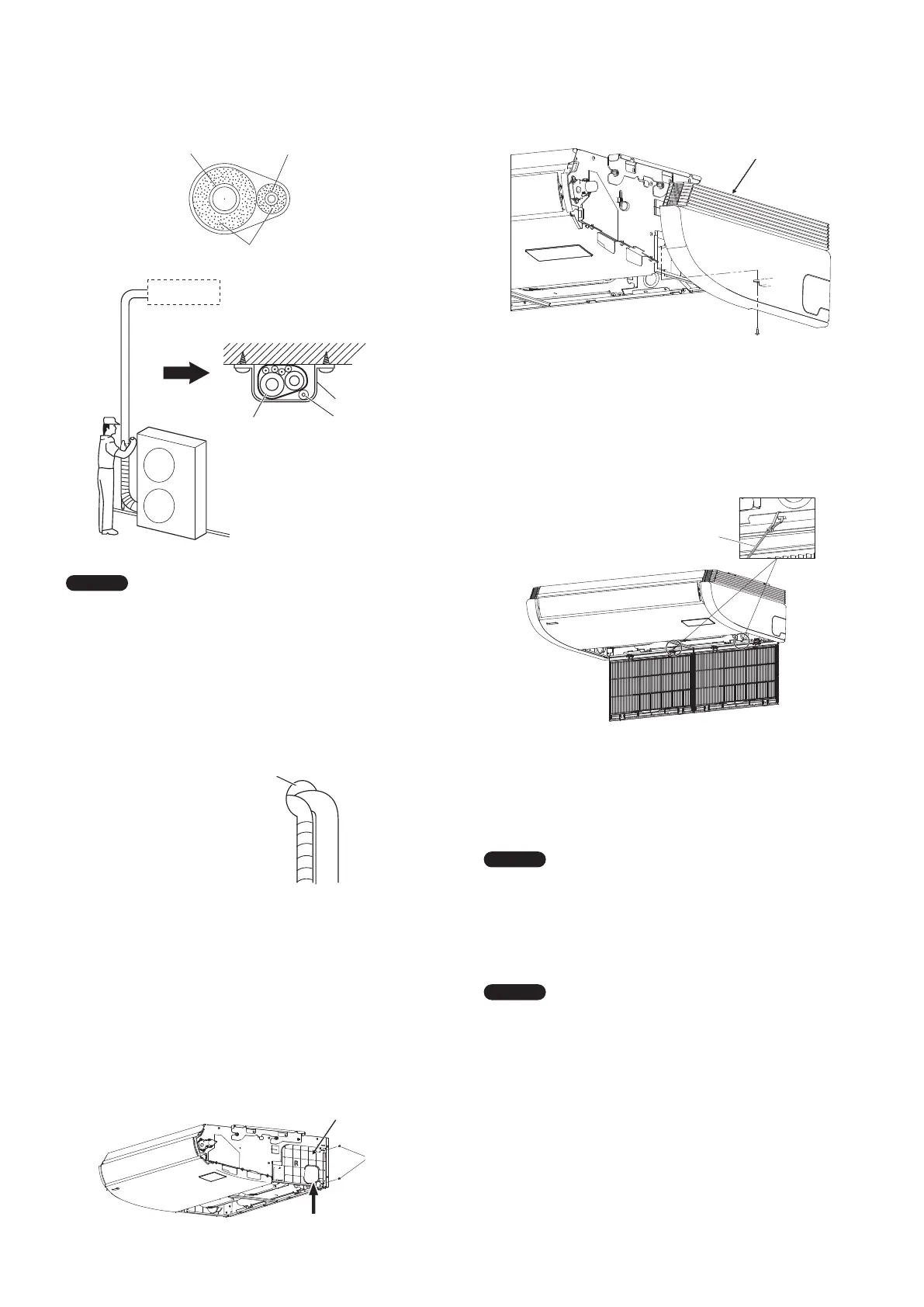

● Die mitgelieferten Seitenverkleidungen anbringen.
Die Seitenverkleidungen von der Vorderseite her aufschieben
und die Klauen in den Sperrklinken einrasten lassen.
Die Schrauben (mitgeliefert) anziehen.
Schraube (mitgeliefert)
Seitenverkleidung
(mitgeliefert)
● Das Lufteinlassgitter anbringen.
Bei der Anbringung des Lufteinlassgitters in umgekehrter
Ausbaureihenfolge vorgehen.
Siehe Abschnitt “3-2. Installationsvorbereitung”. Unbedingt
die Sicherheitsleine anbringen.
Das Lufteinlassgitter schließen und die Klauen der
Sperrklinken mit den Schrauben fixieren.
Sicherheitsleine
7. INSTALLIEREN DER TIMER-
FERNBEDIENUNG ODER SPEZIELLEN
KABEL-FERNBEDIENUNG
(SONDERAUSSTATTUNG)
HINWEIS
Siehe Einbauanleitung der als Sonderausstattung erhältlichen
Timer-Fernbedienung bzw. speziellen Kabel-Fernbedienung.
8. INSTALLIEREN DER KABELLOSEN
FERNBEDIENUNG
HINWEIS
Siehe Einbauanleitung des als Sonderausstattung erhältlichen
kabellosen Fernbedienung.
(3) Die gebündelten Leitungen an der Wand befestigen,
wobei im Abstand von ungefähr einem Meter jeweils eine
Halterung zu verwenden ist.
Zwei Leitungen zusammen angeordnet
Flüssigkeitsleitung
Gasleitung
Isolierung
Isolierte
Leitungen
Ablaufschlauch
Halterung
HINWEIS
Das Bewehrungsband nicht zu stramm anbringen, da hierdurch
der Wärmeisolierungseffekt reduziert wird. Ebenso ist darauf zu
achten, dass der Schlauch für die Kondensationsablaufleitung
vom Leitungsbündel entfernt verlegt wird, und dass Gerät sowie
Leitungen vor Tropfen geschützt sind.
5-5. Abschließende Installationsschritte
Nach vollständiger Isolierung und Umwicklung der Leitungen
die Öffnung in der Wand mit Kitt abdichten, um ein Eindringen
von Feuchtigkeit und Zugluft zu verhindern.
Hier mit Kitt abdichten
Leitung
6. ABSCHLIESSENDE ARBEITEN
Alle entfernten Teile wieder an der ursprünglichen Position
anbringen.
(Siehe Abschnitt “3-2. Installationsvorbereitung”.)
Danach die mitgelieferten Seitenverkleidungen (L/R) an beiden
Seiten des Innengeräts befestigen.
● Die mitgelieferten Seitenplatten anbringen.
Die Seitenplatten in Richtung des Pfeils einsetzen und mit
den 2 zuvor entfernten Schrauben befestigen.
Seitenplatte
Schraube
Anbringen
