63
ESPAÑOL
PRECAUCIÓN

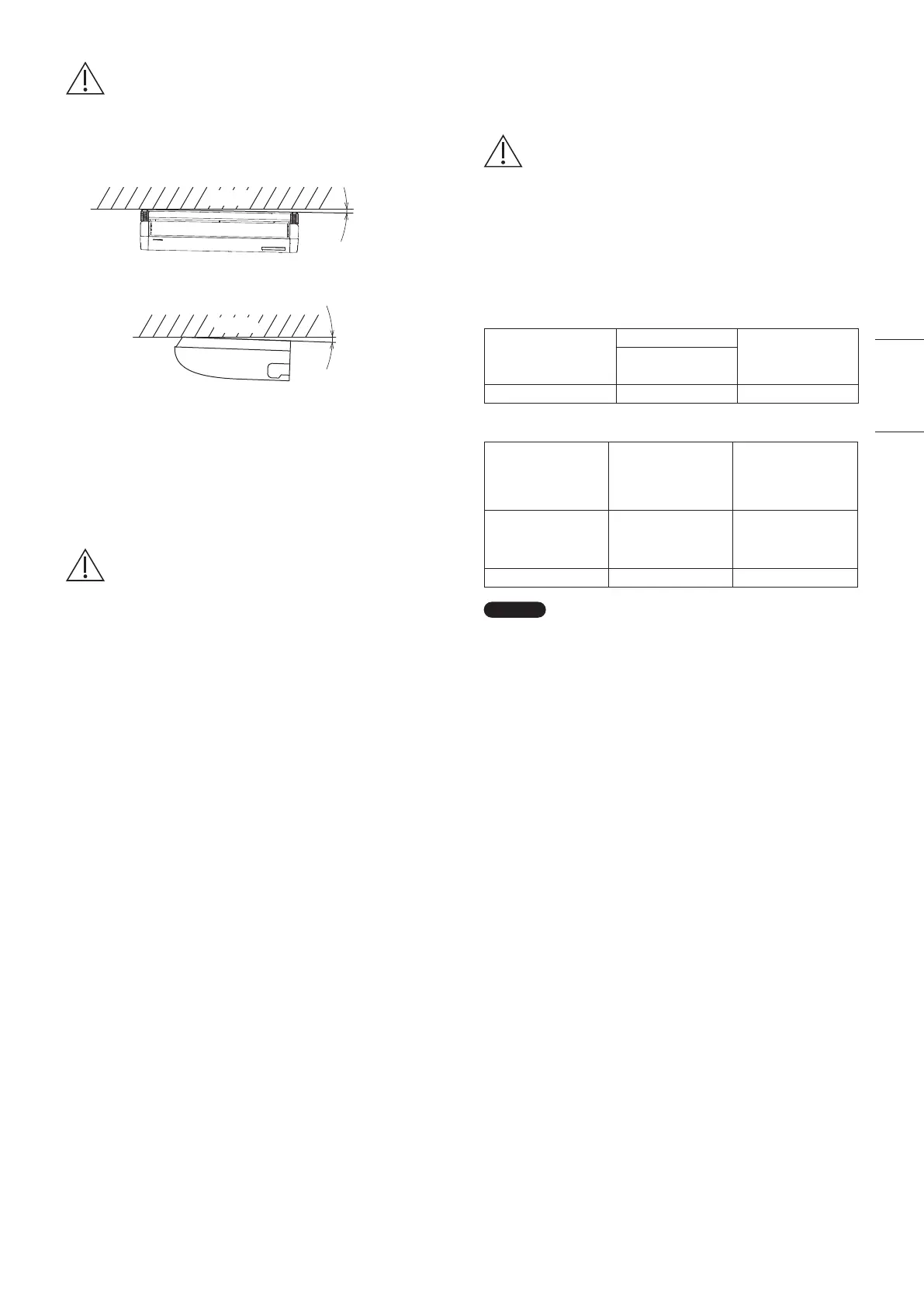

La unidad interior debería inclinarse ligeramente hacia
abajo, hacia el lado de la conexión del tubo de drenaje, tal y
como se muestra en la figura siguiente, de forma que el
agua residual pueda fluir libremente, sin problemas de
quedar atascada a la mitad del recorrido.
Techo
Aprox. 1°
Aprox. 2°
Techo
Diagonal hacia abajo y derecha (vista frontal)
(Ej. Diagonal, derecha, hacia atrás)
Diagonalmente hacia atrás (vista lateral)
4. CABLEADO ELÉCTRICO
4-1. Precauciones generales sobre el cableado
(1) Antes de efectuar el cableado, compruebe la tensión
nominal de la unidad que se indica en su placa de
características y, a continuación, realice el cableado
siguiendo el diagrama de cableado.
ADVERTENCIA
(2) Se recomienda encarecidamente instalar este
equipo con un disyuntor de fugas a tierra (ELCB) o
un dispositivo de corriente residual (RCD). De lo
contrario, podría producirse una descarga eléctrica
o un incendio, en caso de rotura del equipo o del
aislamiento.
El disyuntor de fugas a tierra (ELCB) se debe
incorporar al cableado fijo de acuerdo con las
normativas de cableado. El disyuntor de fugas a
tierra (ELCB) debe ser de 10-16 A, estar aprobado y
tener una separación de contacto en todos los polos.
(3) Para evitar posibles peligros derivados de fallos del
aislamiento, deberá conectarse la unidad a tierra.
(4) Todas las conexiones de cableado deben efectuarse de
acuerdo con el diagrama del sistema de cableado. Un
cableado incorrecto podría provocar un fallo en el
funcionamiento de la unidad o averías.
(5) No permita que ningún cable toque las tuberías de
refrigerante, el compresor, ni ninguna pieza móvil del
ventilador.
(6) Los cambios no autorizados en el cableado interno pueden
ser muy peligrosos. El fabricante no se hará responsable
de ningún daño ni error de funcionamiento que se
produzca como resultado de tales cambios no autorizados.
(7) Las regulaciones sobre los diámetros de los cables
cambian según la localidad. Para obtener información
sobre las normas de cableado del sitio, consulte las
NORMATIVAS ELÉCTRICAS DE SU LOCALIDAD antes
de empezar.
Deberá asegurarse de que la instalación cumple todas las
normas y regulaciones pertinentes.
(8) Para evitar el mal funcionamiento del acondicionador de
aire provocado por el ruido eléctrico, deberá tener cuidado
al efectuar el cableado como se indica a continuación:
●
El cableado para el mando a distancia y el cableado de
control entre unidades deberá realizarse de forma
independiente al cableado de la alimentación entre unidades.
● Utilice cables blindados para el cableado de control entre
unidades y conecte a tierra el blindaje en ambos lados.
(9) Si el cable de alimentación de este aparato está dañado,
deberá reemplazarse en un taller de reparaciones indicado
por el fabricante, ya que se requieren herramientas
especiales.
PRECAUCIÓN
Compruebe los códigos y las regulaciones eléctricas
locales antes de realizar el cableado.
Además, compruebe cualquier instrucción o limitación
especificada.
4-2. Longitud y diámetro de cables recomendados
para el sistema de alimentación
Unidad interior
Tipo
(B) Alimentación Fusible de tiempo
de retardo o
capacidad del
circuito
2,5 mm
2
T2 Máx. 130 m 10-16 A
Cableado de control
(C) Cableado de
control entre
unidades (entre
unidades exteriores
e interiores)
(D) Cableado del
mando a distancia
(E) Cableado de
control para control
de grupo
0,75 mm
2
(AWG #18)
Utilice cables
blindados*
0,75 mm
2
(AWG #18)
0,75 mm
2
(AWG #18)
Máx. 1.000 m Máx. 500 m Máx. 200 m (Total)
NOTA
*
Con terminal de cable tipo anillo.
