82
1. ALLGEMEINES
Diese Anleitung enthält zusammengefasste Hinweise zum Installationsort und der Einbaumethode der Klimaanlage. Vor Beginn der
Arbeiten lesen Sie bitte alle Anleitungen für die Innen- und Außengeräte sorgfältig durch, und vergewissern Sie sich, das alle beim
System mitgelieferten Zubehörteile vorhanden sind.
Rohrleitungen sind in der kürzestmöglichen Länge auszuführen.
WARNUNG
Dieses Symbol macht darauf aufmerksam, dass dieses Gerät mit einem ein brennbaren Kühlmittel arbeitet.
Wenn Kühlmittel austritt und eine externe Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.
VORSICHT
Dieses Symbol macht darauf aufmerksam, dass im System brennbares Kühlmittel enthalten ist.
VORSICHT
Dieses Symbol macht darauf aufmerksam, dass die Bedienungsanleitung aufmerksam zu lesen ist.
VORSICHT
Dieses Symbol weist darauf hin, dass das Wartungspersonal bei der Handhabung dieses Geräts Bezug auf
die Technische Anleitung nehmen sollte.
VORSICHT
Dieses Symbol macht darauf aufmerksam, dass Informationen in der Bedienungsanleitung oder
Einbauanleitung enthalten sind.
1-1. Für die Installation erforderliche Werkzeuge
(nicht mitgeliefert)
1. Schlitzschraubendreher
2. Kreuzschlitzschraubendreher
3. Messer oder Abisolierzange
4. Messband
5. Wasserwaage
6. Stichsäge oder Lochsäge
7. Bügelsäge
8. Bohrspitzen
9. Hammer
10. Bohrer
11. Rohrschneider
12. Bördelgerät
13. Drehmomentschlüssel
14. Verstellbarer Schraubenschlüssel
15. Reibahle (zum Entgraten)
1-2. Mit dem Gerät geliefertes Zubehör
Die Zubehörteile werden im Inneren des Innengeräts geliefert.
Das Lufeinlassgitter des Innengeräts öffnen und das
Zubehörpaket herausnehmen.
Siehe Abschnitt “3-2. Installationsvorbereitung”.

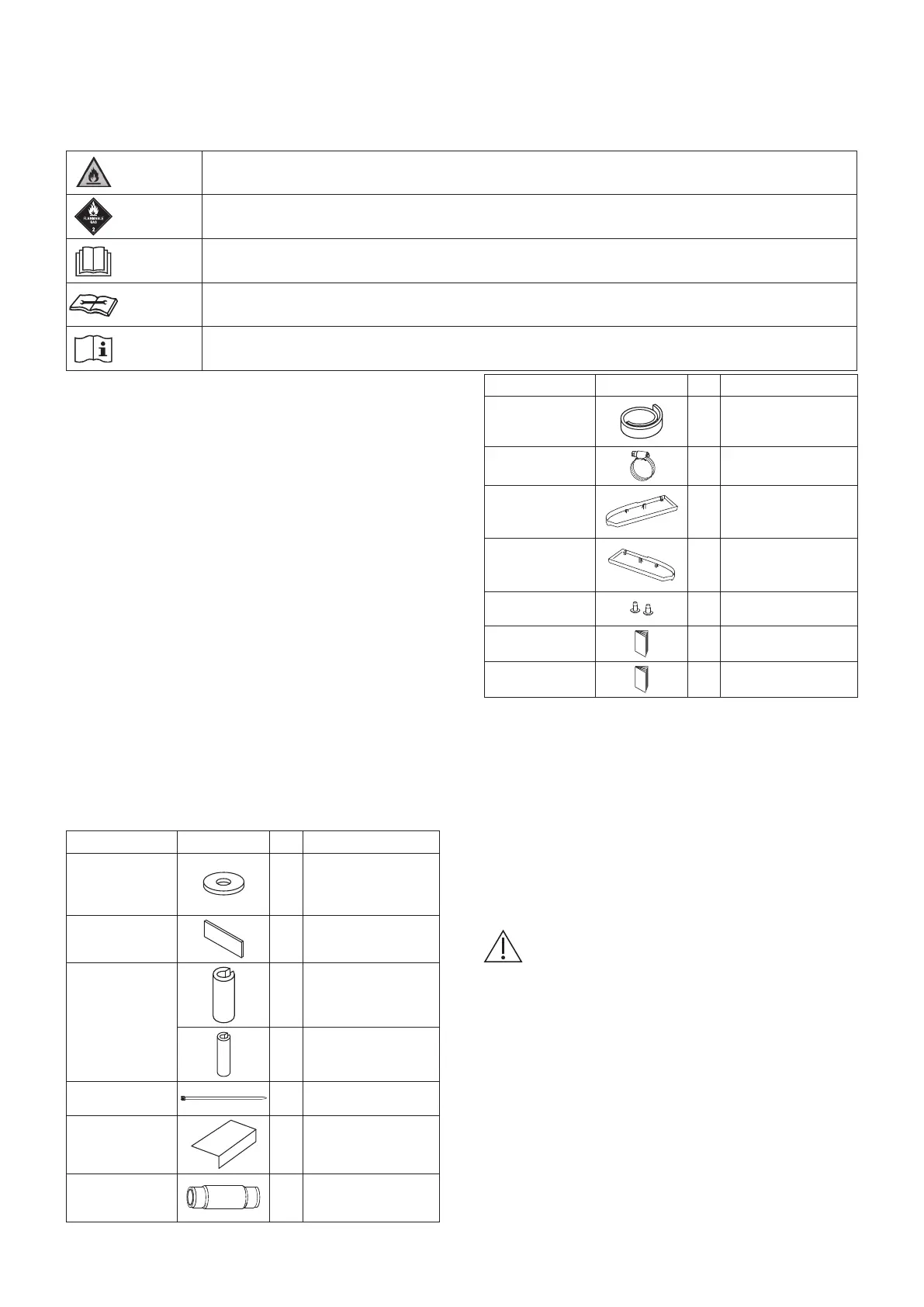

Tabelle 1-1 (
Decke
)
Teilebezeichnung
Aussehen
Anzahl
Anmerkung
Spezialscheibe
4
Zur provisorischen
Aufhängung des
Innengeräts an der
Decke
Ablaufisolierung
2
Für Ablaufschlauch-
Verbindung
Bördelisolierung
1
Für Gasleitungs-
Verbindung
1
Für
Flüssigkeitsleitungs-
Verbindungen
Kabelklammer
6
Für Bördelisolierung
und Kabel
Installationsdiagramm im
Originalmaßstab
1
Zur
Positionsbestimmung
bei der Installation
Ablaufschlauch
1
Für Haupteinheit
+ PVC-
Rohrverbindungen
Teilebezeichnung
Aussehen
Anzahl
Anmerkung
Isolierband
2
Für Gas- und
Flüssigkeitsleitungs-
Überwurfmuttern
Schlauchbinder
1
Für
Ablaufschlauchverbindung
Seitenverkleidung (R)
1
(im Versandkarton
verpackt) Für rechte
Seite
Seitenverkleidung (L)
1
(im Versandkarton
verpackt) Für linke
Seite
Schraube
2
Für Seitenverkleidung
(L/R)
Bedienungsanleitung
1
Einbauanleitung
1
1-3. Art der Kupferleitung und des Isoliermaterials
Wenn Sie diese Materialien separat von einem örtlichen
Zulieferer kaufen möchten, benötigen Sie folgende Artikel:
1. Deoxidierte, vergütete Kupferleitung als Kühlmittelleitung.
2. Geschäumte Polyethylen-Isolierung für die
Kühlmittelleitungen in der genauen Leitungslänge. Die
Wandstärke der Isolierung sollte nicht weniger als 8 mm
betragen.
3. Isolierter Kupferdraht für die Außenverdrahtung.
Der Querschnitt richtet sich nach der Gesamtlänge des
Kabels.
Siehe Abschnitt “4. ELEKTRISCHE VERKABELUNG”.
VORSICHT
Machen Sie sich mit den örtlichen Vorschriften und
Richtlinien vertraut, bevor Sie Kabel kaufen.
Informieren Sie sich ebenfalls über Vorschriften und
Beschränkungen, die zu beachten sind.
1-4. Zusätzliche Materialien, die für die Installation
notwendig sind
1. Kühlband (bewehrt)
2. Isolierte Klammern, um die Kabel zu verbinden (siehe
örtliche Vorschriften.)
3. Kitt
4. Kühlschmierfett
5. Klammern oder Rohrschellen, um die Kühlmittelleitungen
zu befestigen
6. Waage zur Gewichtsbestimmung
00_301038_All.indb 82 2018/6/11 15:43:20
