DEUTSCH

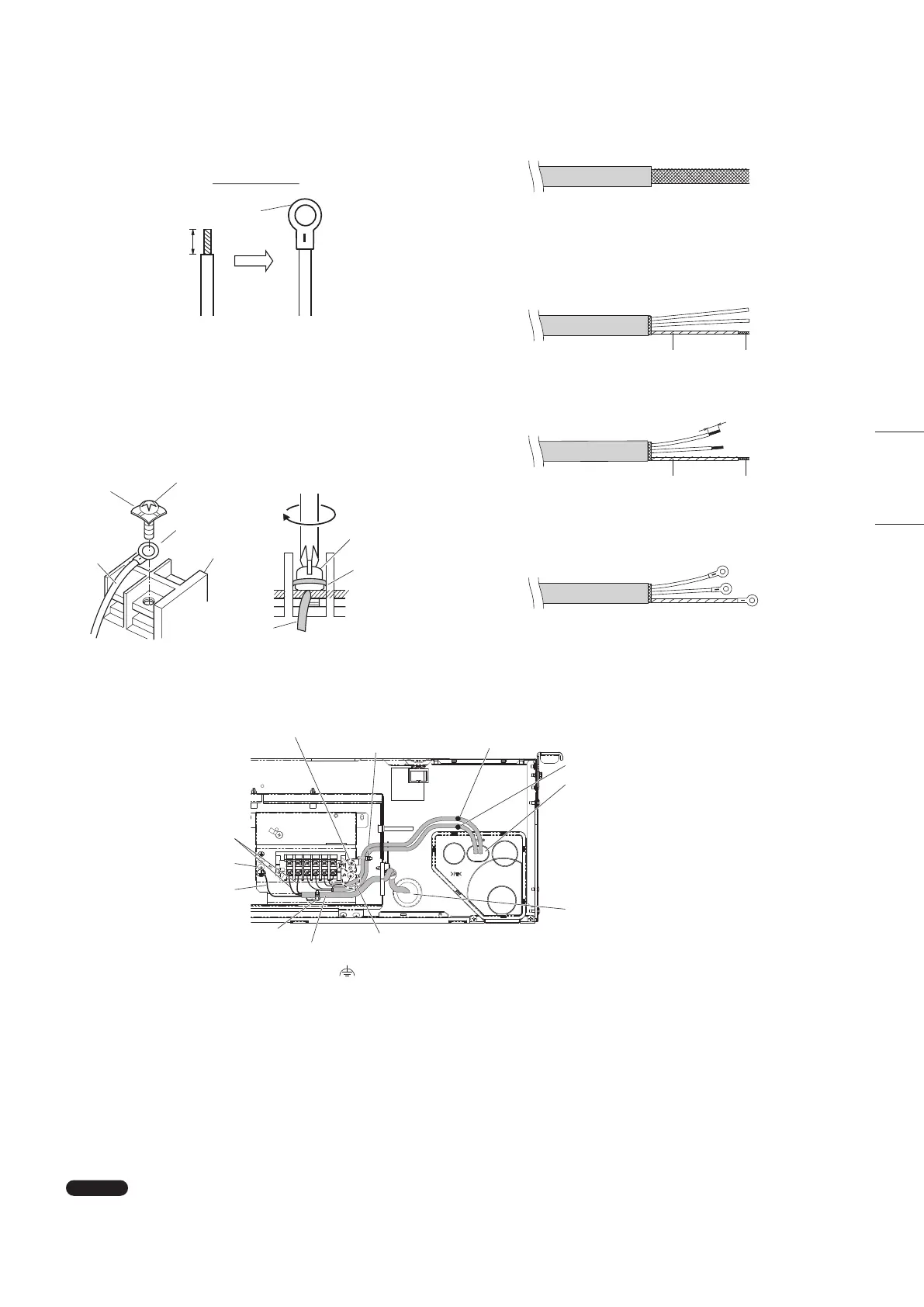

■ Verkabelung
Typ T2
Durchführung für Fernbedienungskabel und
Einheiten-Steuerverbindungskabel
* Fernbedienungskabel und Einheiten-
Steuerverbingungskabel wie in der Abbildung
gezeigt durch die Durchführung in das Gehäuse
der elektrischen Komponenten verlegen. Dies ist
unabhängig davon durchzuführen, ob das Kabel von
oben, hinten oder der linken Seite der Haupteinheit
eingeführt wurde.
Einheiten-Steuerverbindungskabel
Stromversorgungsdurchführung
Diese Schraube zur Erdung der Abschirmung für die
Einheiten-Steuerverbindungskabel verwenden.
(
: Funktionserdung)
Stromversor-
gungskabel
Klammer
Klammer
Schutzgitterschraube
Erdleitung : Die Erdleitung 25
bis 30 mm länger ausführen
als das Stromkabel.
Stromkabel
Funktionale Erdungsschraube
(Zeitplan-Timer)
Fernbedienungskabel
Anschließen des Stromversorgungskabels
(1) Kabeldurchführungen
Die Durchführung für das Stromversorgungskabel befindet sich an der Rückseite.
Die Durchführung für das Fernbedienungskabel befindet sich ebenfalls an der Rückseite (zur Verwendung mit einer
Kabelfernbedienung). Bezüglich Einzelheiten siehe Abbildung in Abschnitt 3-1 (3).
(2) Vorgehensweise bei der Verkabelung
●
Das Stromversorgungskabel durch die Innengerät an der Seite des Gehäuses für die elektrischen Komponenten führen.
●
Für Außengeräte- und Fernbedienungskabelverbindungen das Langloch der Leitungsabdeckung öffnen und die Kabel durch das
Loch führen.
HINWEIS
Die Durchführung unbedingt mit Kitt abdichten, um Eindringen von Staub zu verhindern.
Anschluss der Kabel an den Klemmen
■ Für Drahtlitzenleiter
(1)
Das Ende des Kabels mit einem Seitenschneider beschneiden,
dann die Isolierung abziehen, um ungefähr 10 mm der Litze
freizulegen; danach die Enden der Litze verdrillen.
Drahtlitzenleiter
Ringklemme
10 mm abisolieren
(2)
Unter Verwendung eines Kreuzschlitz-Schraubendrehers
die Klemmenschraube(n) vom Klemmenbrett herausdrehen.
(3) Mit Hilfe eines Ringklemmen-Werkzeugs oder einer
Klemmenzange die Ringklemme fest an jedem freigelegten
Kabelende anbringen.
(4) Die Ringklemme aufschieben, dann die vorher
abgenommene Klemmenschraube mit dem
Schraubendreher wieder festziehen.
Schraube und
Spezialscheibe
Ringklemme
Klemmenbrett
Ringklemme
Schraube
Spezialscheibe
Kabel
Kabel
■ Beispiele für abgeschirmte Kabel
(1) Den Kabelmantel vorsichtig entfernen, ohne den
Geflechtschirm zu beschädigen.
(2) Den Geflechtschirm vorsichtig entflechten und die
entflechteten Schirmdrähte eng in eine Leitungsader
verdrillen. Die Schirmdrähte nach ausreichend engem
Verdrillen mit einem Isolierschlauch versehen oder mit
Isolierband umwickeln.
Isolierband
Schirmgeflecht
(3) Den Mantel der Signalader entfernen.
8 mm
Isolierband
Schirmgeflecht
(4) Die Signalleiter und die in Schritt (2) isolierten
Schirmdrähte mit Ringklemmen versehen.
