PRECAUÇÃO
(1) Quando ligar as unidades exteriores numa rede, desligue o terminal estendido da ficha de curto-circuito de todas as
unidades exteriores, excepto qualquer uma das unidades exteriores.
(Ao sair da fábrica: em curto-circuito.)
Para um sistema sem ligação (sem nenhuma ligação de fios entre unidades exteriores), não retire a ficha de curto-circuito.

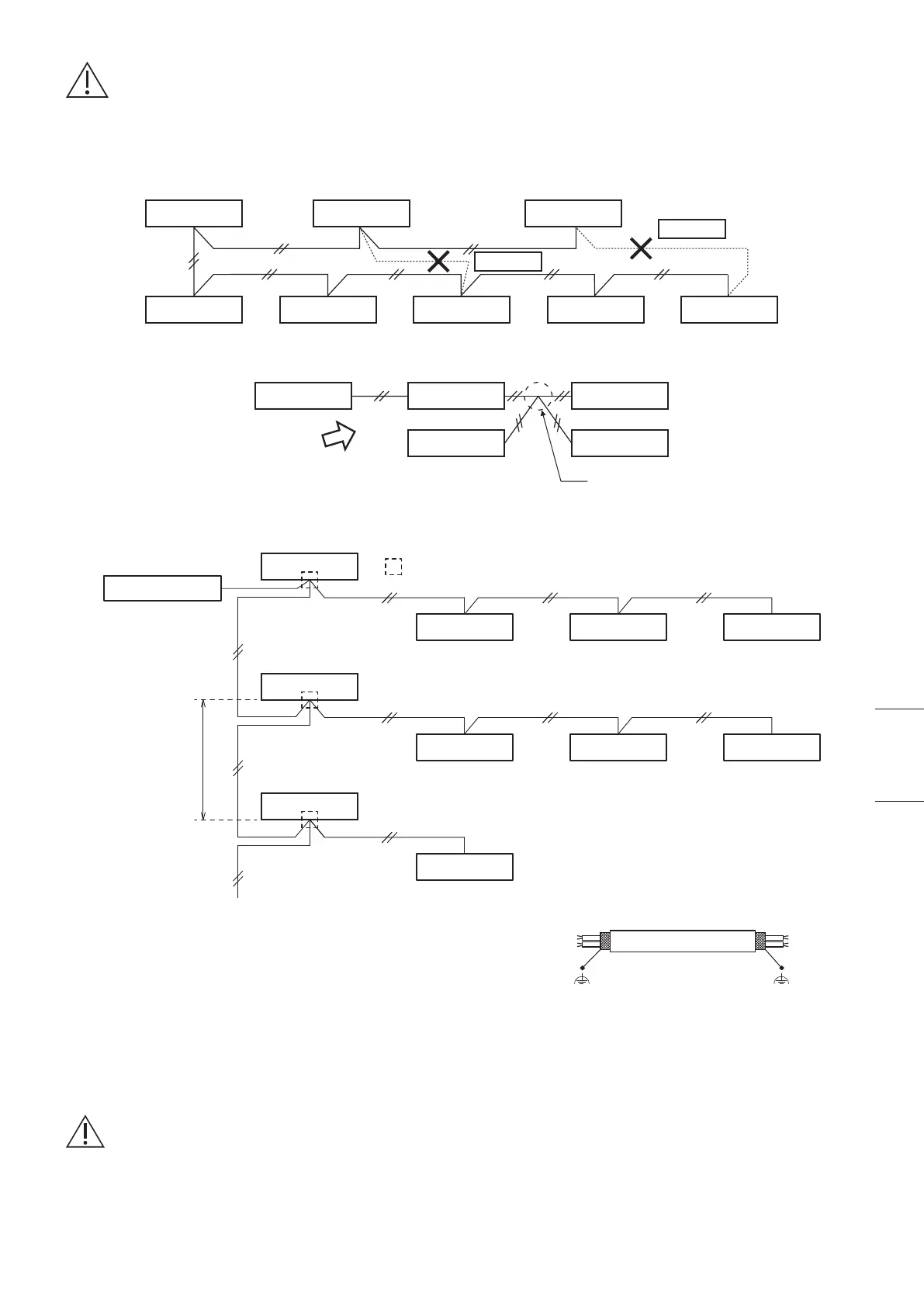

(2) Não realize a instalação eléctrica de controlo entre unidades de maneira que forme um laço.
Unidade exterior Unidade exterior Unidade exterior
Unidade interior Unidade interior Unidade interior Unidade interior
Proibido
Proibido
Unidade interior
(3) Não realize a instalação eléctrica de controlo entre unidades na forma de derivação em estrela. A instalação eléctrica de
derivação em estrela causa uma definição errada do endereço.
(4) Se realizar a derivação da instalação eléctrica de controlo entre unidades, o número de pontos de derivação deve ser 16
ou menor.
Controlador Central
Unidade exterior
Unidade exterior
Unidade interior
Unidade interior
Unidade interior
Unidade interior Unidade interior
Unidade interior Unidade interior
Unidade exterior
: Ponto de derivação
São necessários
mais de 2 m
Unidade exterior
Unidade interior
Unidade interior
Unidade interiorUnidade interior
NÃO
Ponto de derivação
(5) Utilize fios blindados para a instalação eléctrica de controlo entre
unidades (C) e ligue a blindagem à terra em ambos lados; caso
contrário, pode ocorrer um mau funcionamento devido ao ruído.
Ligue os fios como mostrado na Secção “4-3. Diagramas do
sistema eléctrico”.
(6) • A ligação do cabo entre a unidade interior e a unidade exterior deve ser efectuada através de um cabo flexível com
isolamento de policloropreno blindado de 5 ou 3 *1,5 mm
2
. Cabo com designação do tipo 60245 IEC57 (H05RN-F,
GP85PCP, etc.) ou mais resistente.
• Utilize os cabos de fornecimento de energia padrão para a Europa (tais como, H05RN-F ou H07RN-F que se encontram
de acordo com as especificações nominais CENELEC (HAR)) ou utilize os cabos com base na norma IEC. (60245 IEC57,
60245 IEC66)
ADVERTÊNCIA
Fios soltos podem causar o sobreaquecimento dos terminais ou um mau funcionamento da unidade. Também pode provocar
o risco de fogo. Portanto, certifique-se de que todos os fios sejam ligados firmemente.
Quando ligar cada fio de energia ao terminal, siga as instruções em “Como ligar os fios aos terminais” e aperte cada fio firmemente
com o parafuso do terminal.
(Ligação à terra funcional) (Ligação à terra funcional)
Fio blindado
