■ Cablagem
Tipo T2
Como realizar a instalação eléctrica de fornecimento de energia
(1) Aberturas de ligação da cablagem
A abertura de entrada de alimentação está localizados na parte posterior.
A abertura de entrada da cablagem do telecomando está localizado na parte posterior (para uso com o telecomando com fio). Para
mais detalhes, Consulte a figura sob a secção 3-1 (3).
(2) Como realizar a instalação eléctrica
● Insira a cablagem de alimentação na unidade interior através da borracha no lado da caixa dos componentes eléctricos.
● Para a ligação da cablagem à unidade exterior e da cablagem do telecomando, abra o orifício estendido da tampa da tubagem e
passe os fios através do orifício.
N OTA
Certifique-se de usar massa de enchimento para vedar a abertura, para evitar a entrada de poeira.

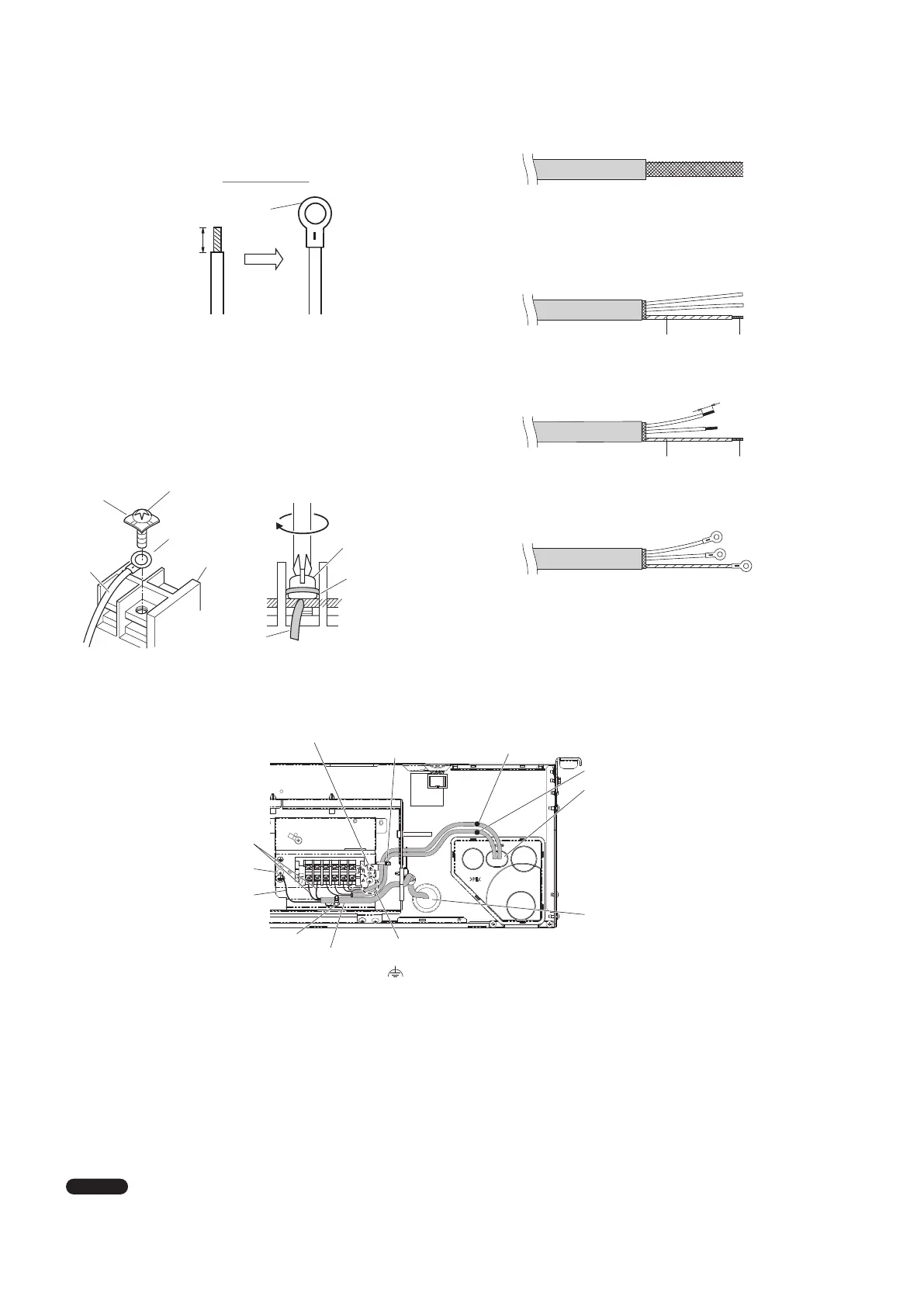

Como ligar os fios aos terminais
■
Exemplos de fios blindados
(1) Remova o revestimento dos cabos para não riscar a
blindagem trançada.
(2) Descarne cuidadosamente a blindagem trançada e torça
os fios blindados descarnados de modo a que fiquem
unidos firmemente. Isole os fios blindados cobrindo-os
com um tubo de isolamento ou enrolando fita isolante em
seu redor.
Fita isolante Malha de blindagem
(3) Remova o revestimento do fio de sinal.
8 mm
Fita isolante Malha de blindagem
(4) Prenda os terminais de pressão tubular aos fios de sinal e
aos fios blindados isolados no Passo (2).
■
Para fios trançados
(1) Corte a extremidade do fio com alicates, desnude o
isolamento para expor o fio trançado aproximadamente
10 mm e, em seguida, torça bem as extremidades do fio.
Fio trançado
Terminal
de pressão
tubular
Parte desnudada
de 10 mm
(2) Utilizando uma chave de fendas Phillips, retire o(s)
parafuso(s) dos terminais na placa de terminais.
(3) Utilizando um prendedor de conectores tubular ou alicates,
prenda firmemente cada extremidade desnudada com um
terminal de pressão tubular.
(4) Coloque o terminal de pressão tubular, e recoloque e
aperte o parafuso de terminal retirado utilizando uma chave
de fendas.
Parafuso e
anilha especial
Terminal
de pressão
tubular
Placa de terminais
Terminal de
pressão tubular
Parafuso
Anilha
especial
Fio
Fio
Parafuso de ligação à terra funcional (Temporizador programável)
Cablagem de terra : Certifique-se
de que utiliza um cabo de terra
25 ou 30 mm mais comprido do
que o cabo de alimentação.
Cablagem do telecomando
Cabo de alimentação
Braçadeira
Cablagem de
alimentação
Utilize este parafuso quando ligar a blindagem para a cablagem de
controlo entre unidades à terra.
Parafuso de ligação à
terra de protecção
Cablagem de controlo entre unidades
Abertura de entrada de alimentação
Braçadeira
Abertura de entrada da cablagem do telecomando e
da cablagem de controlo entre unidades
* Insira a cablagem do telecomando e a cablagem
de controlo entre unidades na caixa dos
componentes eléctricos desde a abertura de
entrada como mostrado na figura. Isso é feito
independentemente se a cablagem foi inserida
desde o lado superior, posterior ou esquerdo da
unidade principal.
(
: Ligação à terra funcional)
