65
ESPAÑOL
(5) Emplee cables blindados para el cableado de control entre
unidades (C) y conecte a tierra el blindaje de ambos lados,
porque si no lo hace así, podría producirse un funcionamiento
erróneo debido al ruido. Conecte los cables tal y como se
muestra en la sección “4-3. Diagramas del sistema de cableado”.
PRECAUCIÓN

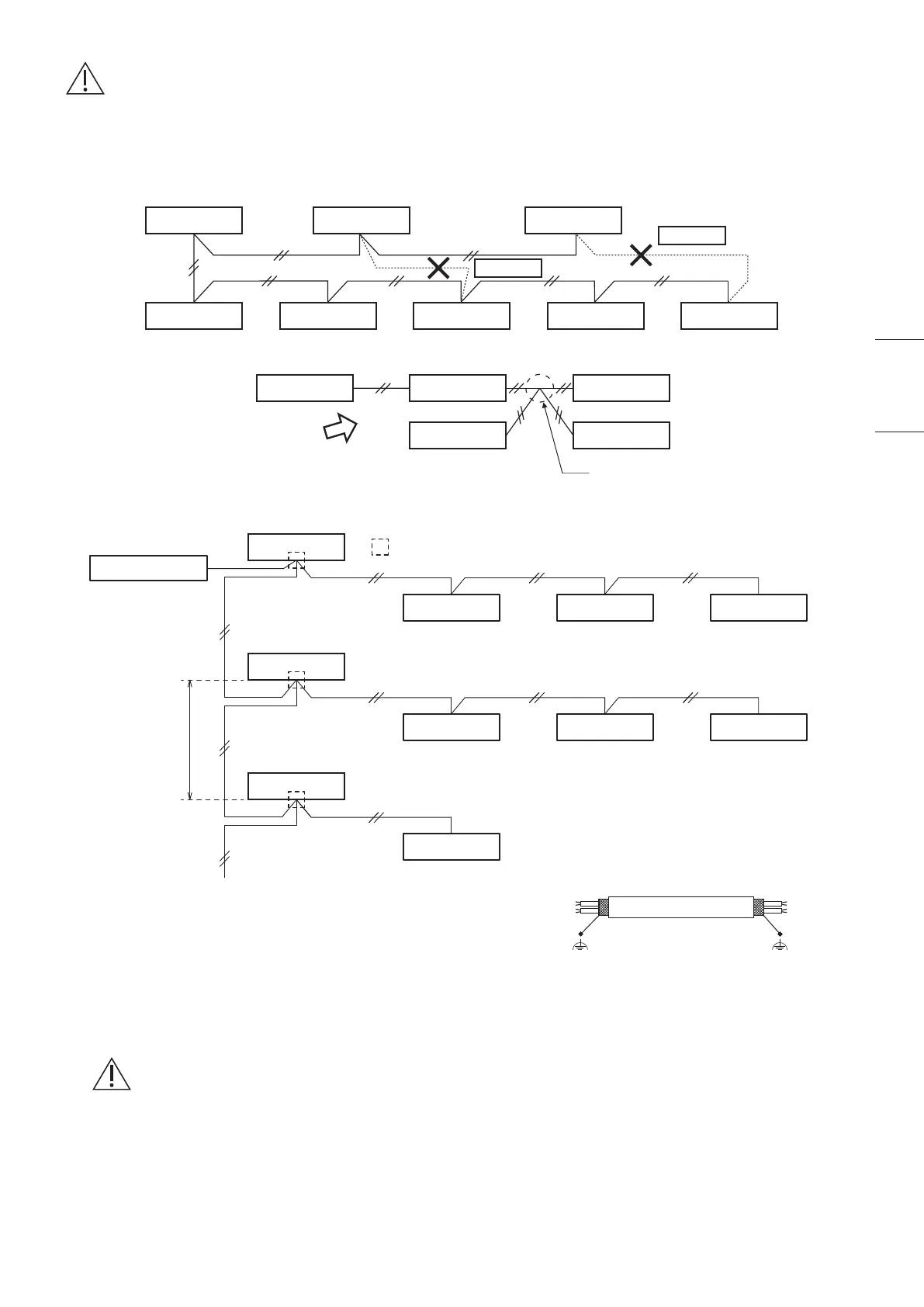

(1) Cuando enlace las unidades exteriores en una red, desconecte el terminal extendido desde la clavija de cortocircuito
desde todas las unidades exteriores con excepción de cualquiera de las unidades exteriores.
(Cuando salen de fábrica: En estado cortocircuitado).
Para un sistema sin enlaces (sin cables de conexión entre las unidades exteriores), no extraiga la clavija de cortocircuito.
(2) No instale los cables de control entre unidades de forma que se cree un bucle.
(3) No instale los cables de control entre unidades con conexiones de derivación en estrella. Las conexiones de derivación en
estrella provocan fallos de ajuste de la dirección.
(4) Si efectúa la derivación de los cables de control entre unidades, el número de puntos de derivación deberá ser de 16 o
menos.
Controlador central
Unidad exterior
Unidad exterior
Unidad interior
Unidad interior
Unidad interior
Unidad interior Unidad interior
Unidad interior Unidad interior
Unidad exterior
: Punto de bifurcación
Se necesitan más
de 2 m
Unidad exterior
Unidad exterior
Unidad exterior
Unidad interior
Unidad interior
Unidad interior Unidad interior
Prohibido
Prohibido
Unidad interior
Unidad exterior Unidad interiorUnidad interior
Unidad interiorUnidad interior
NO
Punto de derivación
(Conexión a tierra funcional) (Conexión a tierra funcional)
Cable blindado
(6) • El cable de conexión entre la unidad interior y la unidad exterior debe ser un cable exible con funda de policloropreno
de 5 o 3 *1,5 mm
2
. Designación de tipo 60245 IEC57 (H05RN-F, GP85PCP etc.) o cable de mayor resistencia.
• Utilice los cables de alimentación estándar para Europa (como, por ejemplo, H05RN-F o H07RN-F, que cumplen con las
especificaciones de servicio CENELEC (HAR)) o utilice cables basados en el estándar IEC. (60245 IEC57, 60245 IEC66)
ADVERTENCIA
Los cables flojos pueden causar sobrecalentamiento de los terminales y mal funcionamiento de la unidad. También se
correrá el peligro de incendio. Por lo tanto, asegúrese de que todos los cables estén bien conectados.
Cuando conecte cada cable de alimentación al terminal, siga las instrucciones de “Conexión de cables al terminal” y fije con
seguridad el cable con el tornillo del terminal.
