Parkside PTBMOD 710 C3 - Azionamento; Selezionare Il Numero DI Giri; Regolare Laltezza Dellunità Motore; Preselezione Della Profondità DI Foratura

129
MTIT
Montare la leva di bloccaggio +
manopola
1. Ruotare la leva di bloccaggio (10) per
ssare l’altezza del letto interno sul
retro dell’unità motore (1).
2. Inlare la manopola (11) sul mandrino
sull’unità motore (1).
3. Fissare la manopola (11) con la vite a
croce piccola (22).
Inserire il coperchio sul tubo montante
1. Inserire il coperchio nero (28) sul tubo
montante (9).
Fissare l‘apparecchio al banco di lavoro
1. Fissare l’apparecchio al piano di lavoro
con l’ausilio di 4 viti a testa quadra (non
fornite nella confezione) inserendole nei
4 fori della piastra di base (15).
Azionamento
Attenzione!
Pericolo di lesioni!
- Assicurarsi di disporre di uno spazio
sufciente allo svolgimento del lavoro
e di non compromettere la sicurezza di
altre persone.
- Prima della messa in funzione montare
correttamente tutte le coperture e il dis-
positivo di protezione.
- Estrarre la spina prima di regolare
l‘apparecchio.
Selezionare il numero di giri
108x50mm
920
1340
1760
2180
2600
500
min
-1
Ruotando il regolatore (4) è
possibile regolare in maniera
continua il numero di giri sul
trapano. Il numero di giri sul
trapano può essere letto sulla scala sul re-
golatore (4).

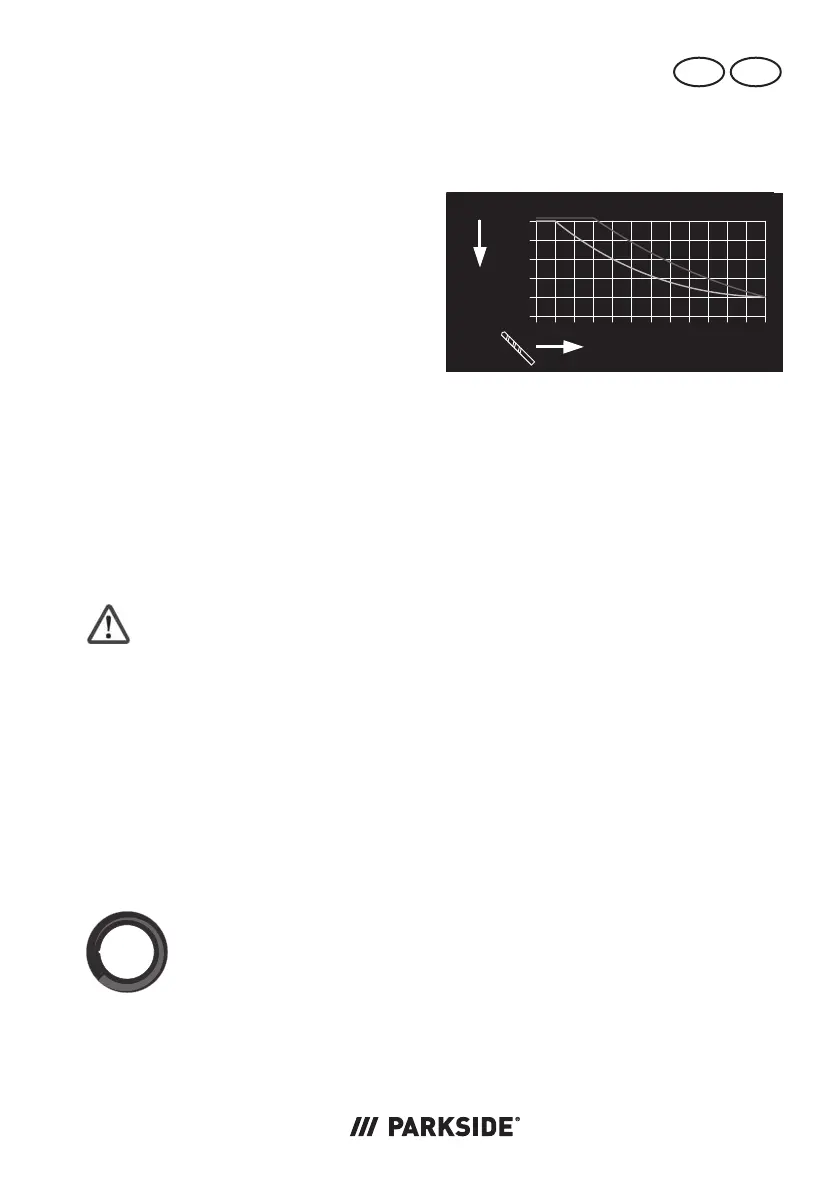

Numeri di giri consigliati per
diverse grandezze delle punte e
diversi materiali:
108x50mm
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
Diametro di foratura
numeri di giri consigliati
Steel = acciaio
Wood = legno
Regolare l’altezza dell’unità
motore
1. Aprire la leva di bloccaggio (10) per
ssare l’altezza sul retro dell’unità mo-
tore (1).
2. Impostare l’unità del motore (1) con la
manopola (11) all’altezza necessaria.
3. Fissare la leva di bloccaggio (10).
In caso contrario, si possono causare
danni alla guida.
Preselezione della
profondità di foratura
1. Svitare la vite di fermo (12) dal necor-
sa di profondità.
2. Fare un foro di prova.
Abbassare l’albero portapunta con
l’utensile montato tramite la manovella
di sollevamento (14) sul pezzo da la-
vorare.
Stringere la vite di ssaggio (12) non
appena è stata raggiunta la profondità
desiderata.
Ora il necorsa di profondità è impos-
tato alla profondità di foratura deside-
rata.
