145
CZ
Obsluha
Pozor!
- Dbejte na to, abyste měli dostatek místa
pro práci a neohrozili ostatní osoby.
- Před uvedením do provozu musí být
správně namontovány všechny části
přístroje a ochranné zařízení.
- Než začnete přístroj nastavovat,
vytáhněte síťový kabel ze zásuvky.

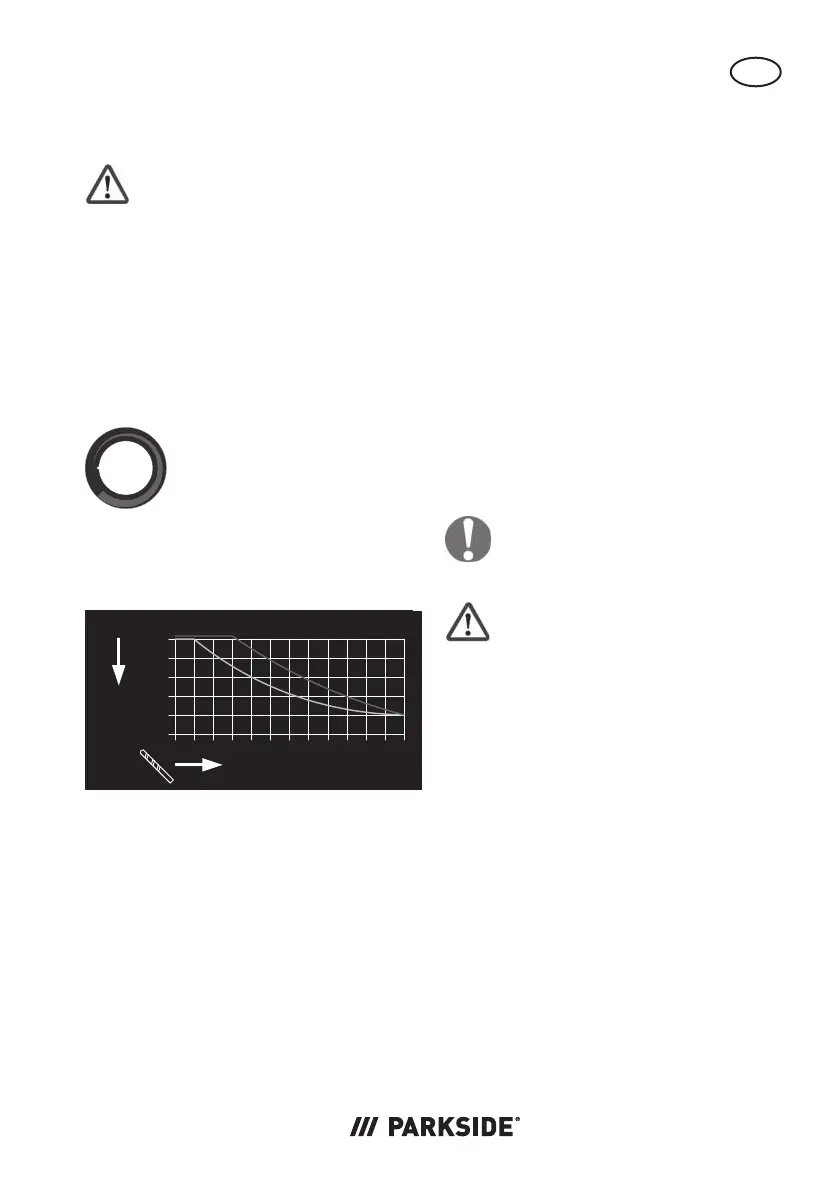

Volba otáček
920
1340
1760
2180
2600
500
min
-1
Otáčením regulátoru (4)
můžete plynule regulovat
otáčky na vrtáku. Počet otáček
na vrtáku lze odečíst na stupni-
ci na regulátoru (4).
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
Průměr vrtáku
doporučené
otáčky
Steel = ocel
Wood = dřevo
Přestavení výšky motorové
jednotky
1. Povolte upínací páku (10) pro xaci
výšky na zadní straně motorové jednot-
ky (1).
2. Nastavte motorovou jednotku (1) klikou
(11) na potřebnou výšku.
3. Upevněte upínací páku (10).
Jinak by mohlo dojít k poškození vedení.
Předvolba hloubky vrtání
1. Povolte stavěcí šroub (12) na hloubko-
vém dorazu.
2. Proveďte zkušební vrtání.
Spusťte vrtací vřeteno s namontovaným
nástrojem přes zvedací kolo (14) na
obrobek.
Jakmile dosáhnete požadované hloub-
ky, pevně utáhněte stavěcí šroub (12).
Hloubkový doraz je nyní nastaven na
požadovanou hloubku vrtání.
3. Zabeďte vrtací vřeteno opět do jeho
výchozí polohy.
Výměna nástroje
Před výměnou nástroje vytáhněte
síťovou zástrčku ze zásuvky. Tímto
předejdete neúmyslnému spuštění.
Nebezpečí zranění! V žádném
případě nenechávejte klíč upínací
vložky (21) zastrčený v sklíčidle pro vrták
(17), mohl by být vymrštěn!
1. Vyklopte ochranné zařízení (5) nahoru.
2. Povolte přídržné čelisti sklíčidla pro
vrták (17) pomocí klíče upínací vložky
(21).
3. Vyjměte nástroj.
4. Nasaďte nový nástroj.
5. Napněte přídržné čelisti sklíčidla pro
vrták (17) pomocí klíče upínací vložky
(21).
6. Vytáhněte klíč upínací vložky (21).
7. Zkontrolujte, zda je nástroj upnutý ve
středové poloze.
8. Zaklapněte ochranné zařízení (5) opět
dolů.
9. Pro kontrolu vystředěného běhu vrtáku
proveďte krátký zkušební chod.
