Parkside PTBMOD 710 C3 - Toerental Kiezen; Hoogte Van de Motorunit Verstellen; Boordiepte Vooraf Instellen; Werktuig Verwisselen

BENL
65
Toerental kiezen
108x50mm
920
1340
1760
2180
2600
500
min
-1
Door de regelaar (4) te draai-
en, kunt u het toerental van de
boormachine traploos aanpas-
sen. Het toerental van de boor
is af te lezen op de schaal van de regelaar
(4).

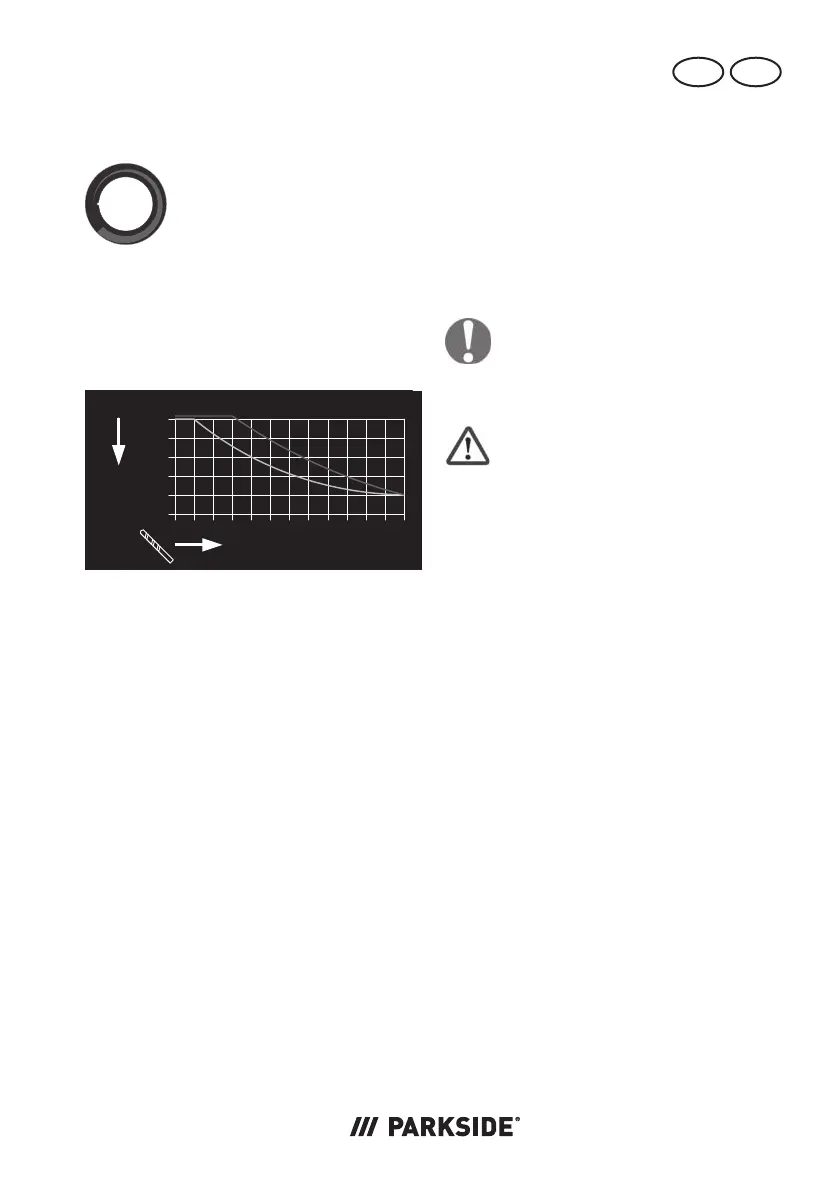

Aanbevolen toerentallen voor
verschillende boormaten en
materialen:
108x50mm
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
boordiameter
aanbevolen toerental
Steel = staal
Wood = hout
Hoogte van de motorunit
verstellen
1. Maak de spanhendel (10) voor de
hoogtexering aan de achterkant van
de motorunit (1) los.
2. Stel de motorunit (1) met de kruk (11)
in op de gewenste hoogte.
3. Zet de spanhendel (10) vast.
Anders kan de geleiding beschadigd
raken.
Boordiepte vooraf instellen
1. Draai de vastzetschroef (12) van de
diepteaanslag los.
2. Doe een proefboring.
Laat de boorspil met het gemonteerde
werktuig boven het hefwiel (14) op het
werkstuk zakken.
Zodra de gewenste diepte is bereikt,
draait u de vastzetschroef (12) vast.
De diepteaanslag is nu ingesteld op de
gewenste boordiepte.
3. Breng de boorspil terug naar de uit-
gangspositie.
Werktuig verwisselen
Trek de netstekker uit het stopcon-
tact voordat u het werktuig verwis-
selt. Zo vermijdt u dat het werktuig
wordt ingeschakeld.
Gevaar voor verwondingen! Laat
in geen geval de boorhoudersleutel
(21) in de boorhouder (17) steken, hij kan
worden weggeslingerd!
1. Klap de beschermkap (5) omhoog.
2. Maak de klemmen van de boorhouder
(17) los met behulp van de boor-
houdersleutel (21).
3. Verwijder het werktuig.
4. Plaats een nieuw werktuig.
5. Span de klemmen van de boorhouder
(17) met behulp van de boorhouders-
leutel (21).
6. Neem de boorhoudersleutel (21) af.
7. Controleer de gecentreerde positie van
het werktuig.
8. Klap de beschermkap (5) weer omlaag.
9. Voer een korte test uit om de boor te
controleren op concentriciteit.
Werkstuk uitlijnen en
spannen/vastzetten
Bewerk uitsluitend werkstukken die veilig
kunnen worden gespannen. Het werkstuk
mag niet teveel meegeven. Anders kan
geen veilige spanning worden gerealise-
erd.
