81
PL
w prowadnicy.
2. Dokręć lekko śruby skrzydełkowe (16).
Montaż zabezpieczenia
1. Założyć zabezpieczenie (5) w wy-
maganych punktach na jednostce
napędowej (1).
2. Zamocować zabezpieczenie (5) od
prawej do lewej strony za pomocą śrub
z łbem gniazdowym krzyżowym (20).
Montaż pokrętła regulacji skoku
1. Założyć osłonę (18) na pokrętło regu-
lacji skoku (14).
2. Założyć koło podnoszące (14) i
osłonę (18) na wrzeciono jednostki
napędowej (1).
Otwór w kole podnoszącym (14) oraz
osłona (18) muszą się zgadzać z gwin-
tem wewnętrznym wrzeciona.
3. Zamocować koło podnoszące (14)
za pomocą dużej śruby z łbem gniaz-
dowym krzyżowym (19).
Montaż dźwigni zaciskowej + korbki
1. Obrócić dźwignię zaciskową (10)
do blokowania wysokości w gwint
wewnętrzny z tyłu jednostki napędowej
(1).
2. Założyć korbkę (11) na wrzeciono jed-
nostki napędowej (1).
3. Zamocować korbkę (11), wykorzystując
małą śrubę z łbem gniazdowym
krzyżowym (22).
Zakładanie pokrywy na kolumnie
1. Założyć czarną pokrywę (28) na
kolumnę (9) auf.
Mocowanie urządzenia na ławie
roboczej
1. Zamocować urządzenie za pomocą
4 śrub zamkowych (nie jest zawarty
zakresie dostawy) na ławie roboczej,
wykorzystując 4 otworach w podstawie
(15).
Obsługa
- Należy pamiętać o zapewnieniu sobie
wystarczającej ilości miejsca do pracy i o
niestwarzaniu zagrożeń dla innych osób.
- Przed uruchomieniem urządzenia
muszą być prawidłowo zamontowane
wszystkie części urządzenia i zabezpi-
eczenie.
- Przed wykonaniem regulacji
urządzenia wyciągnąć wtyk sieciowy.

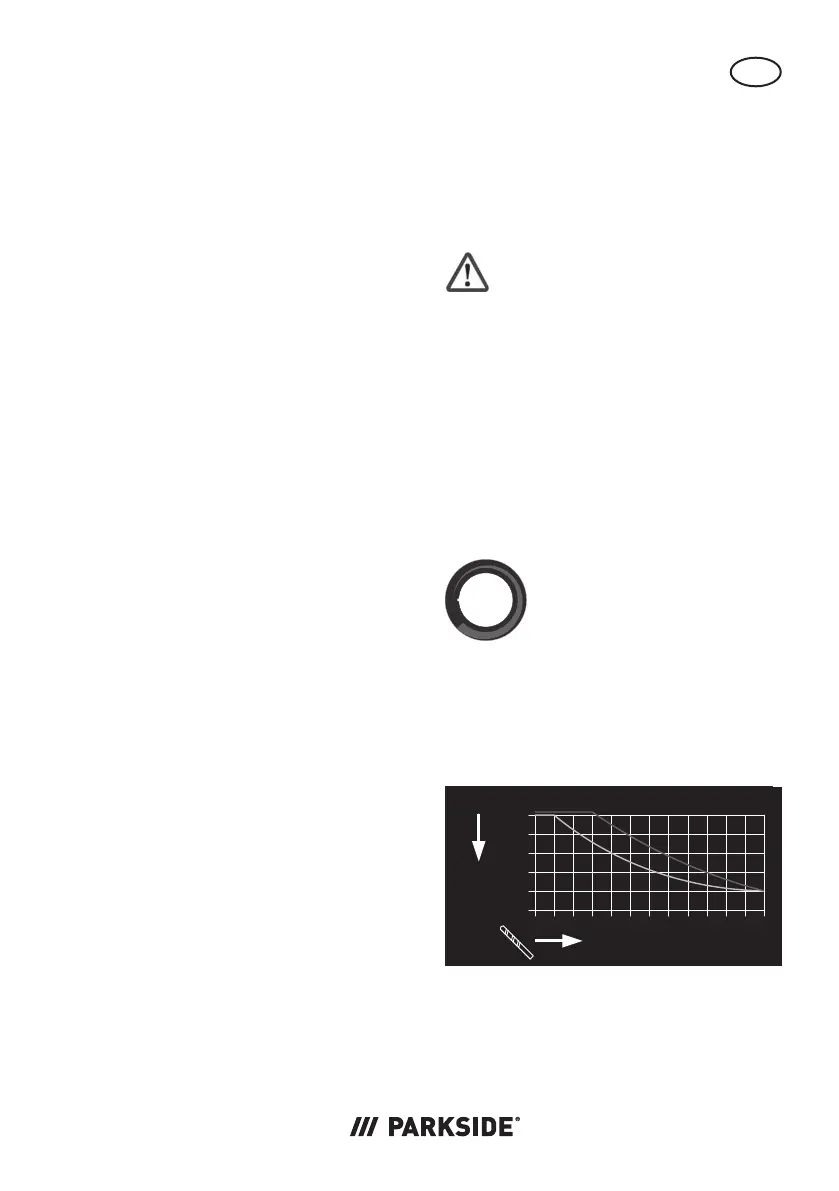

Wybór prędkości obrotowej
920
1340
1760
2180
2600
500
min
-1
Obracając regulator (4),
można płynnie przestawiać
prędkość obrotową wiertła.
Prędkość obrotową wiertła
można odczytywać ze skali na regulatorze
(4).
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
Średnica wiertła
Zalecana prędkość
obrotowa
Steel = Stal
Wood = Drewno
