160
SK

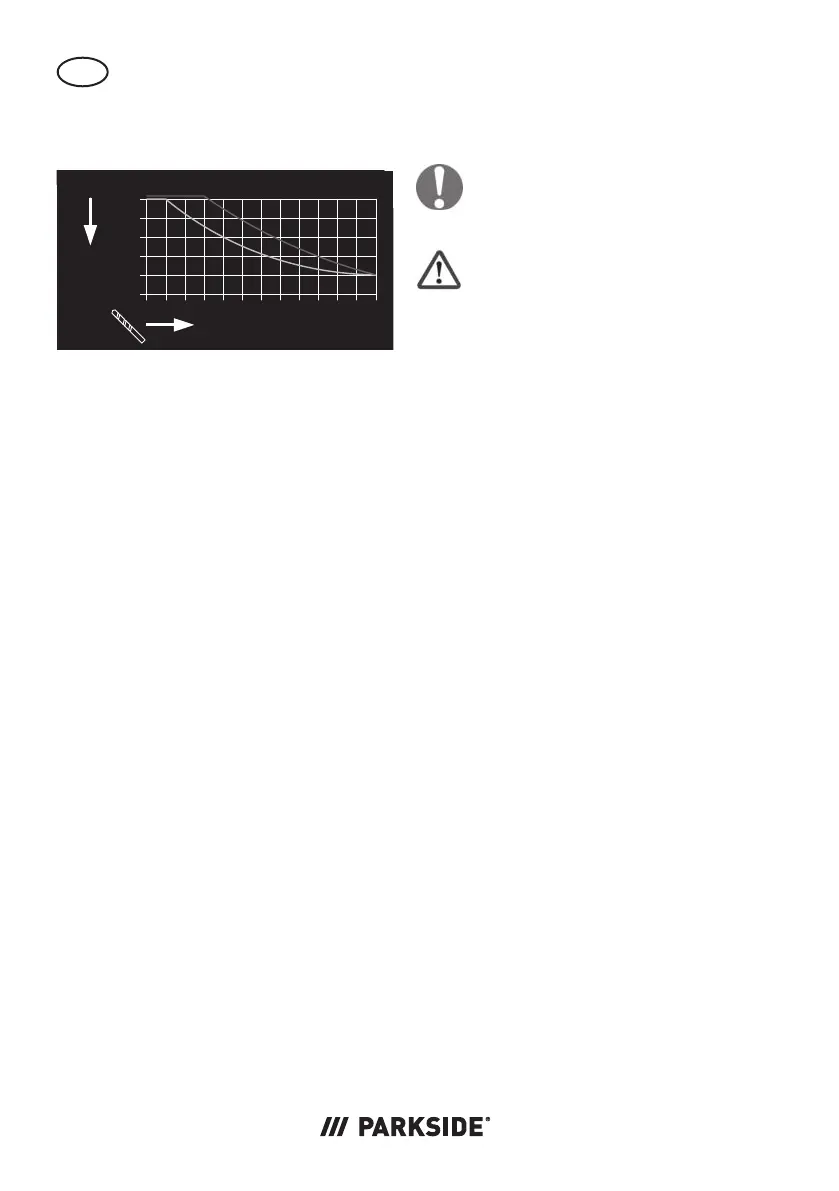

vrtákov a materiály:
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
priemer vrtáka
odporučené
otáčky
steel = oceľ
wood = drevo
Prestavenie výšky jednotky
motora
1. Uvoľnením upínacej páky (10) zaxujte
výšku na zadnej strane jednotky motora
(1).
2. Jednotku motora (1) nastavte pomocou
kľuky (11) do potrebnej výšky.
3. Zaxujte upínaciu páku (10).
V opačnom prípade môže dôjsť k po-
škodeniu vodidla.
Predvoľba hĺbky vŕtania
1. Uvoľnite xačnú skrutku (12) z hĺbkové-
ho dorazu.
2. Vykonajte skúšobné vŕtanie.
Vreteno vŕtačky s upnutým nástrojom
spusťte pomocou zdvíhacieho kolesa
(14) na obrobok.
Len čo dosiahnete požadovanú hĺbku,
dotiahnite xačnú skrutku (12).
Hĺbkový doraz je teraz nastavený na
požadovanú hĺbku vŕtania.
3. Vreteno vŕtačky posuňte opäť do jeho
východiskovej pozície.
Výmena nástroja
Pred výmenou nástroja vytiahnite
sieťovú zástrčku zo zásuvky. Za-
bránite tým nežiadanému spusteniu.
Nebezpečenstvo poranenia! V
žiadnom prípade nenechávajte
kľúč skľučovadla (21) zasunutý v skľučo-
vadle (17); mohlo by dôjsť k jeho vymrš-
teniu!
1. Ochranný kryt (5) vyklopte nahor.
2. Uvoľnite čeľuste skľučovadla (17) pomo-
cou kľúča skľučovadla (21).
3. Vyberte nástroj.
4. Vložte nový nástroj.
5. Upnite čeľuste skľučovadla (17) pomo-
cou kľúča skľučovadla (21).
6. Vytiahnite kľúč skľučovadla (21).
7. Skontrolujte vycentrovanú pozíciu ná-
stroja.
8. Ochranný kryt (5) opäť sklopte nadol.
9. Vykonajte krátky skúšobný chod, aby
ste skontrolovali, či sa vrták otáča bez
hádzania.
Vyrovnanie a upnutie/
upevnenie obrobka
Opracovávajte len obrobky, ktoré je mož-
né bezpečne upnúť. Obrobok nesmie byť
príliš poddajný. V opačnom prípade nie je
možné dosiahnuť bezpečné upnutie.
Obrobok však nesmie byť ani príliš malý,
ani príliš veľký.
Používanie paralelného dorazu
V závislosti od veľkosti obrobka od-
stráňte paralelný doraz (7), aby ste
mohli obrobok plochou stranou umiest-
niť na základnú dosku (15).
