45
BEFR
Monter le dispositif de protection
1. Placez le dispositif de protection(5) sur
les points indiqués sur l‘unité de mo-
teur(1).
2. Fixez le dispositif de protection(5) de
droite et de gauche avec les deux peti-
tes vis cruciformes(20).
Monter le volant
1. Placez le cache(18) sur le volant(14).
2. Placez le volant(14) avec le cache(18)
sur la broche sur l‘unité de moteur(1).
Le perçage dans le volant(14) et le
cache(18) doit correspondre au leta-
ge intérieur de la broche.
3. Fixez le volant(14) avec la grande vis
cruciforme(19).
Monter le levier de serrage + la mani-
velle
1. Tournez le levier de serrage(10) ser-
vant au blocage de la hauteur dans le
letage intérieur à l‘arrière de l‘unité de
moteur(1).
2. Placez la manivelle(11) sur la broche
sur l‘unité de moteur(1).
3. Bloquez la manivelle(11) avec la petite
vis cruciforme(22).
Emboîter le couvercle sur la colonne
tubulaire
1. Posez le couvercle noir(28) sur la co-
lonne tubulaire(9).
Fixer l‘appareil à l‘établi
1. Fixez l‘appareil sur la dalle avec 4vis
à tête bombée(non fournies) en pas-
sant par les 4perçages présents dans
la dalle(15).
Opération
Attention! Risque de
blessures !
- Veillez à disposer de sufsamment de
place pour travailler, et à ce qu‘aucune
autre personne ne soit exposée à des
risques.
- Avant la mise en service, toutes les
pièces de l‘appareil et le dispositif de
protection doivent être montés de façon
conforme.
- Tirez sur la che de contact, avant
d‘entreprendre des réglages sur
l‘appareil.

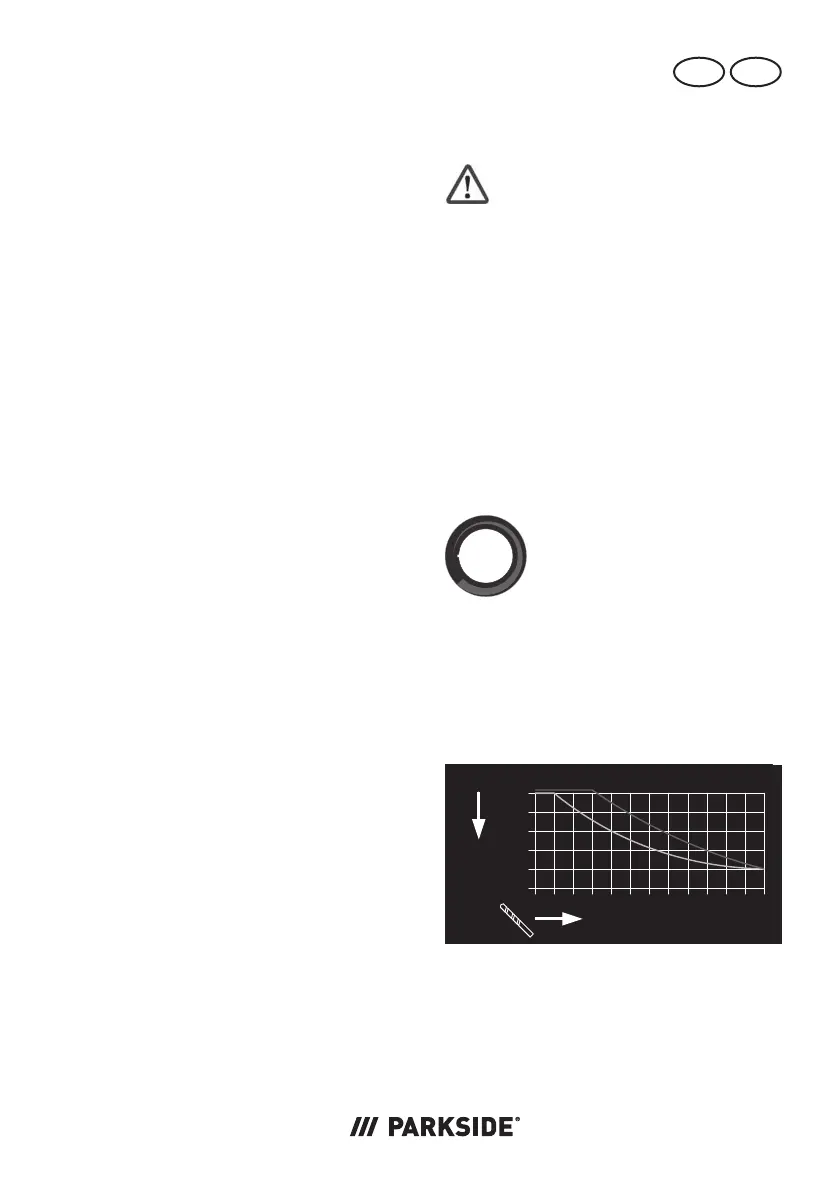

Choisir la vitesse de rotation
920
1340
1760
2180
2600
500
min
-1
En tournant le régulateur(4),
vous pouvez ajuster en continu
la vitesse de rotation du foret.
La vitesse de rotation du foret
est lisible sur la graduation du régula-
teur(4).
Vitesses de rotation recommandées
pour différents matériaux et tailles
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
Diamètre de foret
Vitesse de rotation
recommandée
Steel = acier
Wood = bois
