2. Coloque la manivela (11) en el husillo
del motor (1).
3. Fije la manivela (11) con el tornillo de
estrella pequeño (22).
Coloque la tapa en el tubo de la columna
1. Coloque la tapa negra (28) en el tubo
de columna (9).
Fijar el aparato en el banco de trabajo
1. Fije el aparato al banco de trabajo
con 4 tirafondos (no incluidos en el vo-
lumen de suministro) a través de los 4
oricios de la placa base (15).
Manejo
¡Atención!
¡Riesgo de lesiones!
- Asegúrese de disponer de suciente es-
pacio para trabajar y de que ninguna
otra persona pueda estar en peligro.
- Antes de poner el aparato en funcio-
namiento, han de montarse todas las
piezas del aparato y el dispositivo de
protección correctamente.
- Antes de realizar cualquier ajuste en
el aparato, desenchúfelo de la red
eléctrica.
Seleccionar la velocidad
920
1340
1760
2180
2600
500
min
-1
Girando el botón del regula-
dor (4), puede ajustar la velo-
cidad en la broca de forma
continua. La velocidad de la
broca puede leerse en la escala del regu-
lador (4).

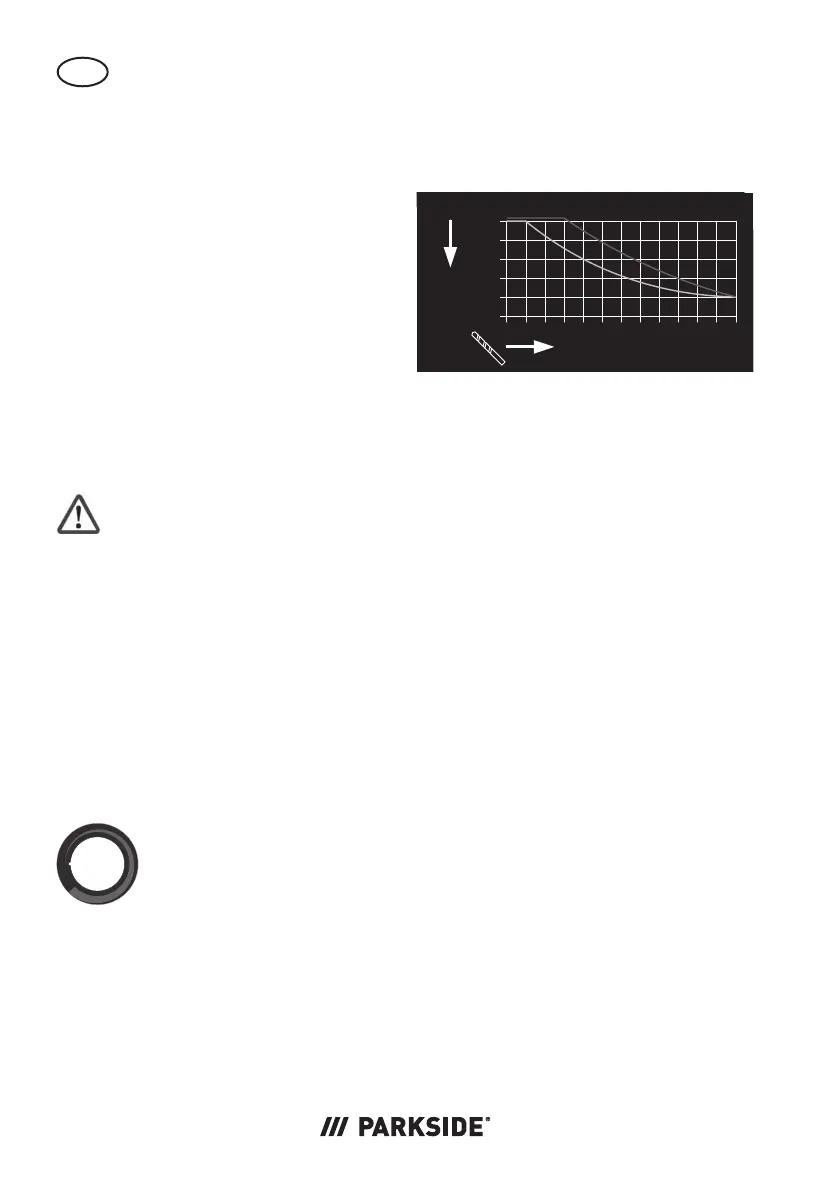

Velocidades recomendadas para
diferentes tamaños de broca y
materiales:
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
Diámetro de perforación
Velocidad reco-
mendada
Steel = acero
Wood = madera
Ajuste de la altura del motor
1. Aoje la palanca de sujeción (10) para
la jación de la altura en la parte trase-
ra del motor (1).
2. Ajuste el motor (1) con la manivela (11)
a la altura deseada.
3. Fije la palanca de sujeción (10).
De lo contrario, podrían producirse da-
ños en la guía.
Selección de la profundidad
de taladrado
1. Aoje el tornillo de sujeción (12) del
tope de profundidad.
2. Haga un agujero de prueba.
Baje el husillo de broca con la herra-
mienta montada a la pieza de trabajo
mediante la rueda elevadora (14).
Una vez alcanzada la profundidad
deseada, apriete el tornillo de sujeción
(12).
El tope de profundidad está ahora ajus-
tado a la profundidad de perforación
deseada.
3. Vuelva a colocar el husillo de broca en
su posición inicial.
