13
DE AT CH
Hubrad montieren
1. Setzen Sie die Abdeckung (18) auf das
Hubrad (14).
2. Setzen Sie das Hubrad (14) und Ab-
deckung (18) auf die Spindel an der
Motoreinheit (1).
Die Bohrung im Hubrad (14) und Ab-
deckung (18) muss mit dem Innenge-
winde der Spindel übereinstimmen.
3. Befestigen Sie das Hubrad (14) mit der
großen Kreuzschlitzschraube (19).
Klemmhebel + Kurbel montieren
1. Drehen Sie den Klemmhebel (10) zur
Höhenxierung in das Innengewinde
an der Hinterseite der Motoreinheit (1).
2. Setzen Sie Kurbel (11) auf die Spindel
an der Motoreinheit (1).
3. Befestigen Sie die Kurbel (11) mit der
kleinen Kreuzschlitzschraube (22).
Deckel auf Säulenrohr aufstecken
1. Setzen Sie den schwarzen Deckel (28)
auf das Säulenrohr (9) auf.
Gerät auf Werkbank xieren
1. Befestigen Sie das Gerät mit 4 Schloss-
schrauben (nicht im Lieferumfang ent-
halten) durch die 4 Bohrungen in der
Bodenplatte (15) auf der Werkbank.
Bedienung
Achtung!
Verletzungsgefahr!
- Achten Sie darauf, zum Arbeiten genü-
gend Platz zu haben und andere Perso-
nen nicht zu gefährden.
- Vor Inbetriebnahme müssen alle Gerä-
teteile und die Schutzvorrichtung ord-
nungsgemäß montiert sein.
- Ziehen Sie den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

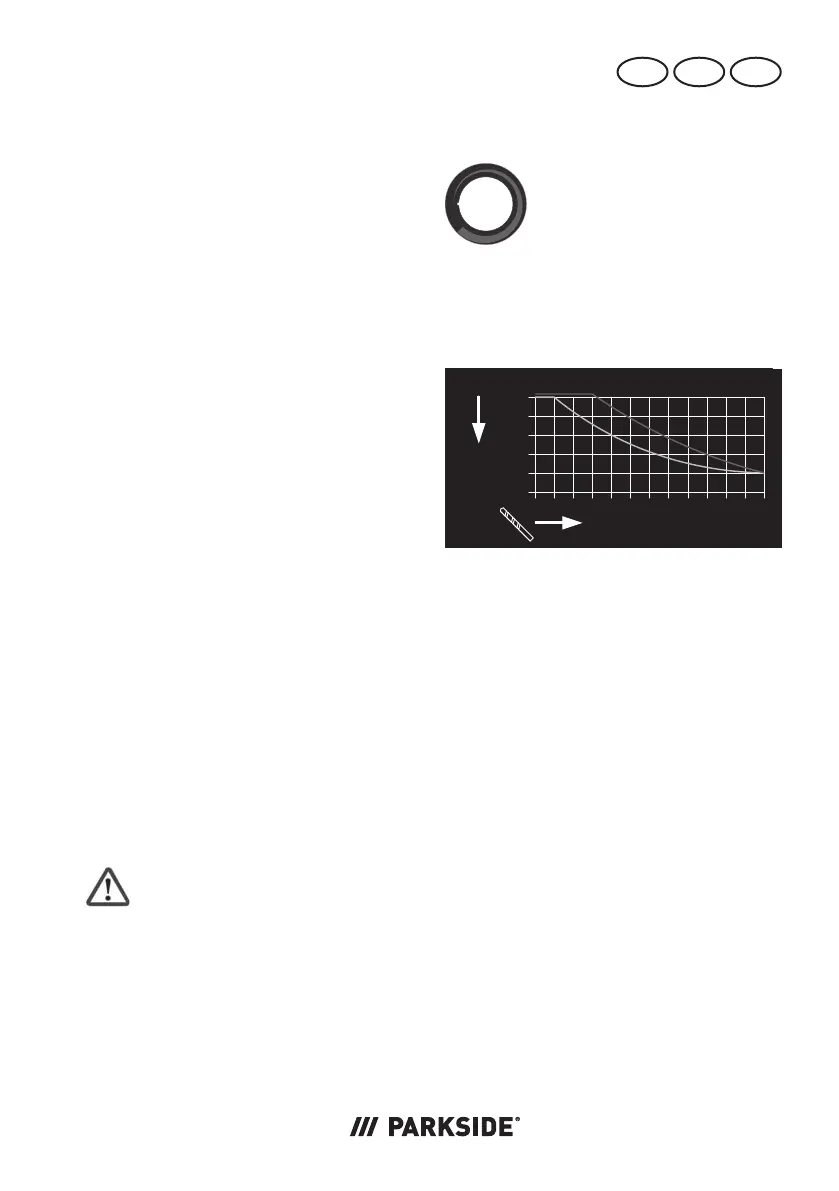

Drehzahl wählen
920
1340
1760
2180
2600
500
min
-1
Durch Drehen am Regler (4)
können Sie die Drehzahl am
Bohrer stufenlos verstellen. Die
Drehzahl am Bohrer lässt sich
auf der Skala am Regler (4) ablesen.
Empfohlene Drehzahlen für
verschiedene Bohrergrößen und
Materialien:
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
Bohrerdurchmesser
empfohlene
Drehzahl
Steel = Stahl
Wood = Holz
Höhe der Motoreinheit
verstellen
1. Lösen Sie den Klemmhebel (10) zu
Höhenxierung an der Hinterseite der
Motoreinheit (1).
2. Stellen Sie die Motoreinheit (1) mit der
Kurbel (11) auf die benötigte Höhe ein.
3. Fixieren Sie den Klemmhebel (10).
Andernfalls könnte es zu Schäden an
der Führung kommen.
Bohrtiefe vorwählen
1. Lösen Sie die Feststellschraube (12)
vom Tiefenanschlag.
2. Machen Sie eine Probebohrung.
Senken Sie die Bohrspindel mit montier-
tem Werkzeug über das Hubrad (14)
auf das Werkstück ab.
