175
HU
a burkolatnak (18) egybe kell esnie az
orsó belső menetével.
3. Rögzítse az emelőkereket (14) a nagy
kereszthornyú csavarral (19).
Szorító kar + forgatókar felszerelése
1. Csavarja be a magasságrögzítő szorító
kart (10) a motoregység (1) hátulján
lévő belső menetbe.
2. Helyezze a forgatókart (11) a motore-
gységen (1) lévő orsóra.
3. Rögzítse a forgatókart (11) a kicsi ke-
reszthornyú csavarral (22).
Fedél felhelyezése az oszlopcsőre
1. Helyezze fel a fekete fedelet (28) az
oszlopcsőre (9).
A készülék munkapadra rögzítése
1. Rögzítse a készüléket a munkapadhoz
4 zárócsavarral (nem része a csoma-
gnak) az alaplemezben lévő (15) 4
furaton keresztül.
Használat
Vigyázat!
Sérülésveszély!
- Ügyeljen arra, hogy elegendő helye
legyen a munkavégzéshez, és ne veszé-
lyeztessen más személyeket.
- Üzembe helyezés előtt minden kés-
zülékrésznek és védőberendezésnek
megfelelően felszerelve kell lenni.
- Húzza ki a hálózati csatlakozót, mielőtt
bármilyen beállítást végez a készüléken
Fordulatszám kiválasztása
920
1340
1760
2180
2600
500
min
-1
A szabályozó (4) elforgatásá-
val fokozatmentesen állítható a
fúrószár fordulatszáma. A
fúrószár fordulatszáma leolvas-
ható a szabályozón (4) lévő skálán.

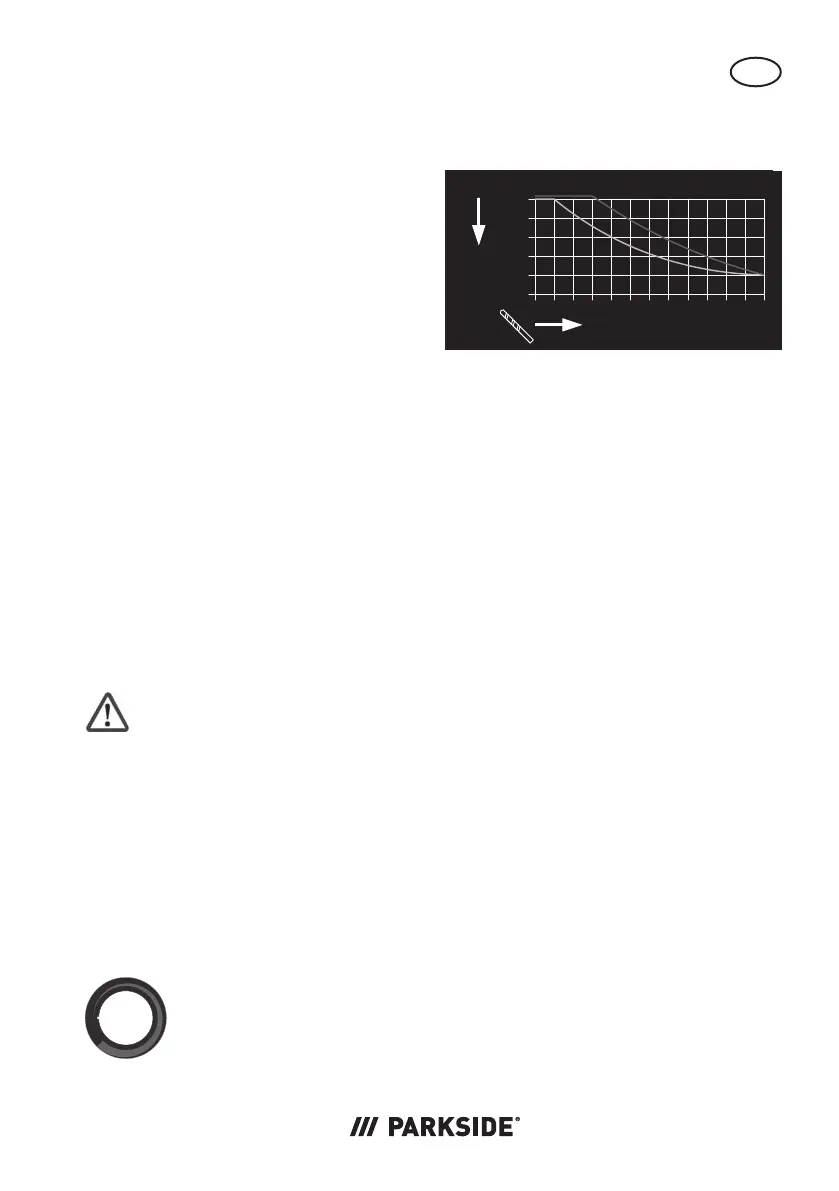

fúróméretekhez és anyagokhoz:
Steel
Wood
min
-1
0
500
1000
1500
2000
2500
1 2 3 4 5 6 7 8 9 10 11 12 13
Ø
furatátmérő
ajánlott
fordulatszám
steel = acél
wood = fa
Motoregység magasságának
beállítása
1. Lazítsa ki a magasságrögzítő szorító
kart (10) a motoregység (1) hátulján.
2. Állítsa be a motoregységet (1) a for-
gatókarral (11) a szükséges magasság-
ra.
3. Rögzítse a szorító kart (10).
Ellenkező esetben kár keletkezhet a
vezetőben.
Furatmélység kiválasztása
1. Csavarja le a rögzítőcsavart (12) a
mélységütközőről.
2. Végezzen egy próbafúrást.
Engedje le a fúróorsót felszerelt
szerszámmal az emelőkerékkel (14) a
munkadarabra.
Amint elérte a kívánt mélységet, húzza
meg a rögzítőcsavart (12).
Ezzel a kívánt furatmélységre van állít-
va a mélységütköző.
3. Vezesse vissza a fúróorsót a kiindulási
pozíciójába.
