46 LAITTEEN ESITTELY

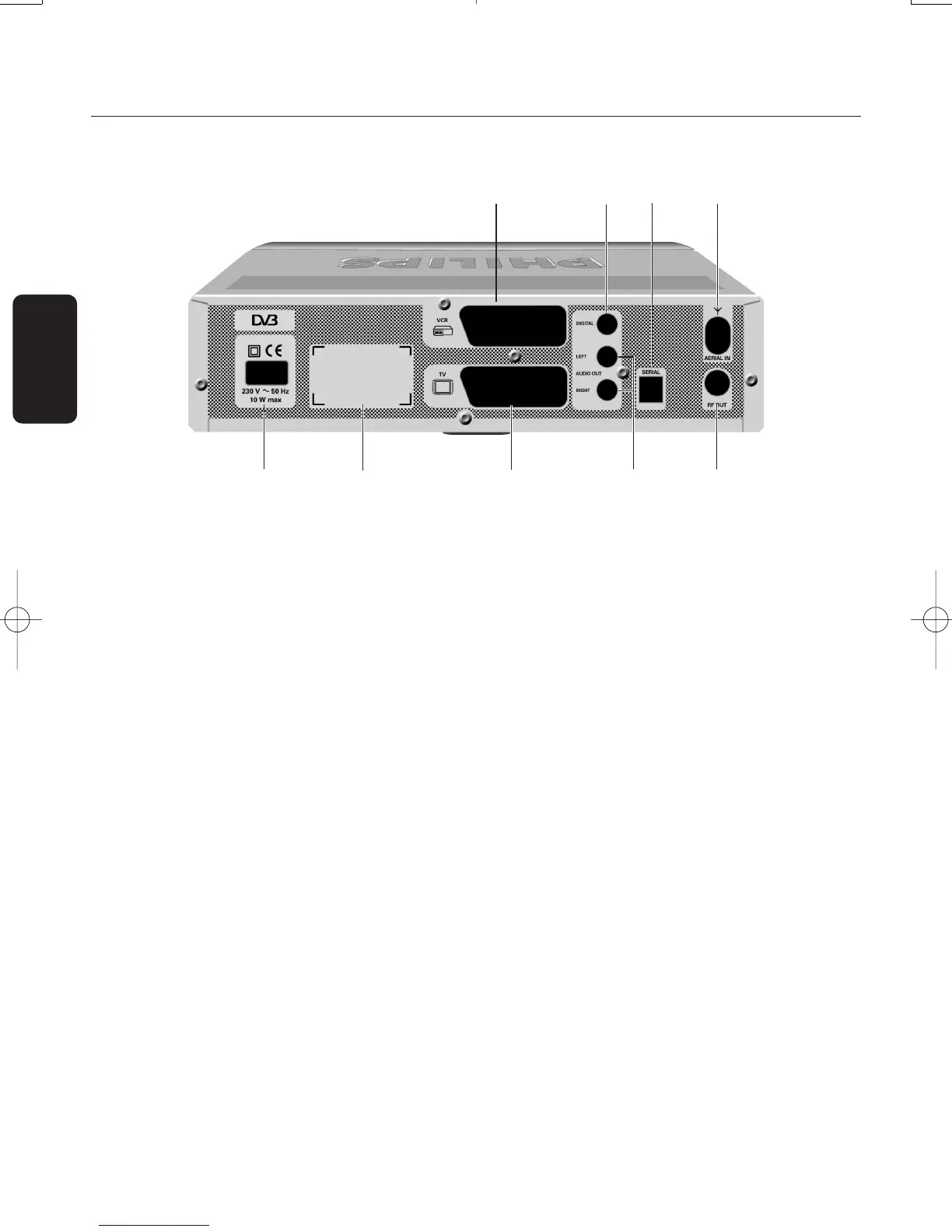

3.2 Takapaneeli
1 Kuvanauhuri(*) . . . . . . . . . . . . . . . . . . . . . . SCART-liitäntä (1) kuvanauhuria tai DVD-soitinta varten.
2 Digitaalisen audion lähtö(*) . . . . . . . . Digitaalisen audion koaksiaaliliitin HIFI/ääni-järjestelmään
3 Sarjaportti(*) . . . . . . . . . . . . . . . . . . . . . . . . . RJ.9 sarjaliitäntä tiedonsiirtoa varten huoltoa suoritettaessa.
4 Antenni sisään(*) . . . . . . . . . . . . . . . . . . . . UHF-antennin tuloliitin
5 230 V – 50 Hz 10 W maks.(**) . . . . Virtajohdon pistorasia
6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Laitteen tyypin ja sarjanumeron sisältävä arvokilpi.
7 TV(*) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SCART-liitäntä (1) TV-vastaanottimen tai videoprojektorin (2)
liitäntää varten
8 V/O äänen ulostulo(*) . . . . . . . . . . . . . . Vasen/oikea äänilähdöt HIFI/ääni-järjestelmän liitäntää varten
9 Antenni ulos(*) . . . . . . . . . . . . . . . . . . . . . . Kuvanauhurin tai TV-vastaanottimen liitäntä antenniin. Ks.
luvusta 5 suositellut kytkinkaaviot.
(1) SCART on nimeltään myös euroliitin tai peritel
(2) Katso luvusta 5.4, kuinka videoprojektori liitetään TV:n SCART-liitäntään
* Erikoisen alhainen turvajännite
** Hengenvaarallinen jännite
