82 PRODUKTBESKRIVNING
Sverige

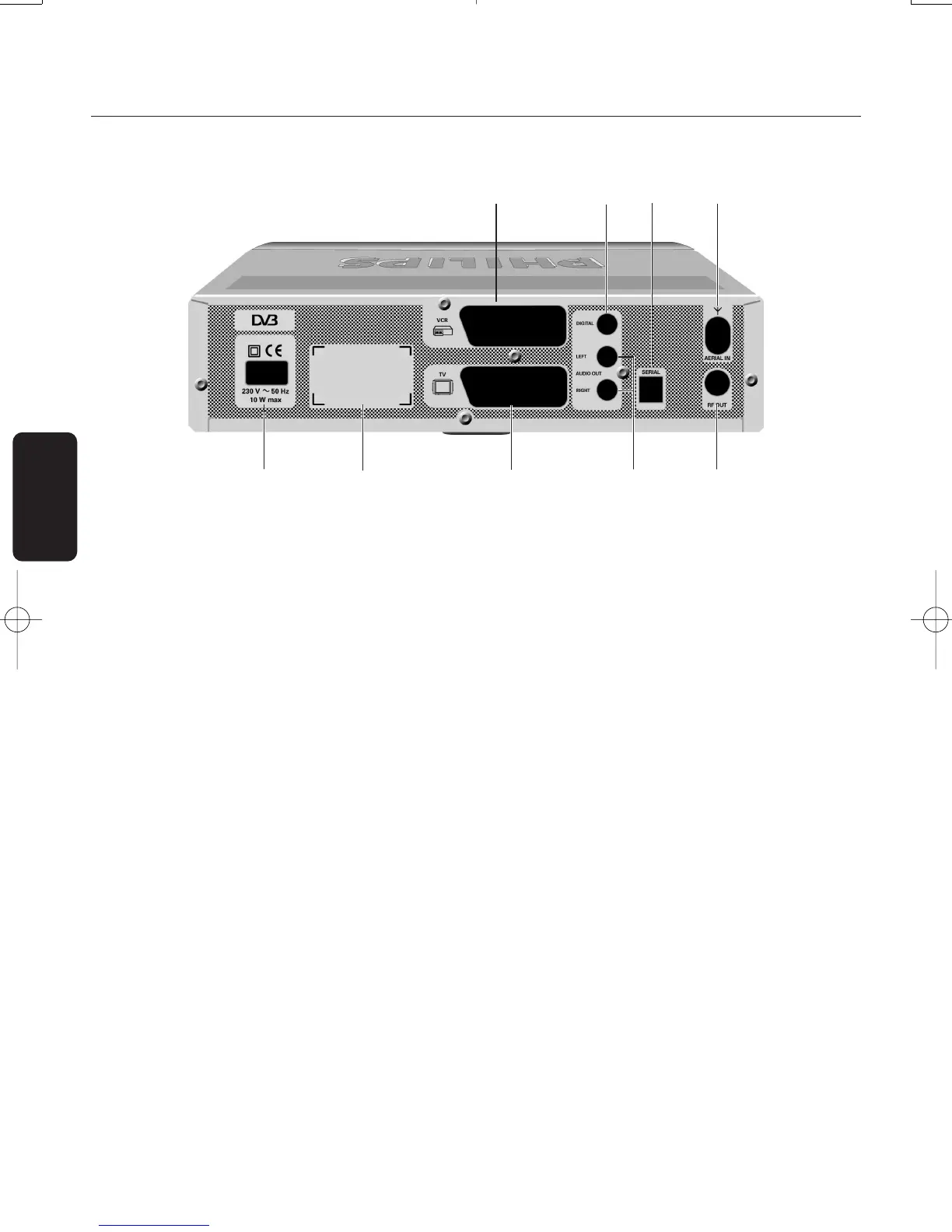

3.2 Baksida
1 VCR (*): .................................... SCART (1)-uttag för anslutning av videoapparat eller dvd-
spelare/inspelare
2 Digital (*): ................................. Koaxialutgång för digitalt ljud för anslutning av hifi-
/ljudanläggning
3 Serial (*): ................................... RJ 9-uttag för seriedataöverföring vid service
4 AERIAL IN (*): ........................... Ingång för anslutning av UHF-antenn
5 230V~50Hz 10W max (**): ....... Uttag för anslutning av nätsladden
6 ................................................. Etikett som anger mottagarens typ och serienummer
7 TV (*): ...................................... SCART (1)-uttag för anslutning av tv-apparat eller
videoprojektor (2)
8 L/R out (*): ................................ Left/Right (vänster/höger)-utgångar för anslutning av hifi-
/ljudanläggning
9 RF out (*): ................................. RF-utgång för anslutning till antenningången på video- eller tv-
apparaten.Se kapitel 5 för rekommenderade kopplingsscheman.
(1) SCART kallas även Euroconnector eller Peritel
(2) se kapitel 5.4 vid anslutning av en video-projektor till TV SCART-uttaget
* Extra låg säkerhetsspänning
** Riskfylld spänning
