Instalación
ESP
43
Controlador ESP-Me
Conectar un relé de arranque de la bomba
(opcional)
El ESP-Me puede controlar un relé de arranque de la
bomba, activándolo o apagándolo según sea necesario.
A

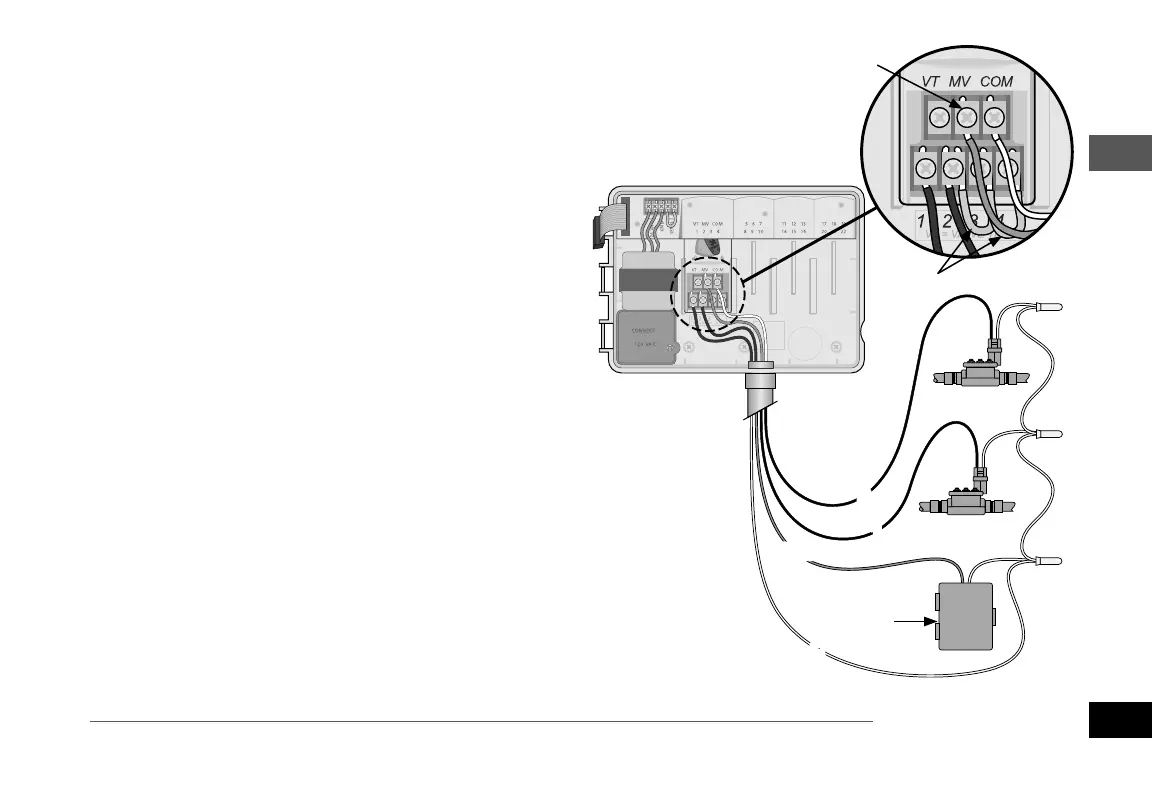

Conecte un cable desde el relé de arranque de la
bomba (PSR) al terminal de válvula maestra (MV)
en el módulo base. A continuación conecte otro
cable del relé de arranque de la bomba al cable
común del sistema, tal como se muestra.
B
Para evitar daños a la bomba, conecte un cable
corto de puente eléctrico entre cualquier terminal
no utilizado y el terminal más cercano, tal como
se muestra.
NOTA: El controlador ESP-Me NO proporciona
corriente a la bomba. Conecte el cableado del relé
siguiendo las instrucciones del fabricante.
Para consultar la lista más actualizada de relés de
arranque de la bomba compatibles, visite nuestro sitio
web: www.rainbird.com/controllersupport:
A
NOTA:
No se muestran
la conexión con
la bomba y con la
corriente externa.
Consulte las
instrucciones de
instalación de la
bomba.
RELÉ DE
ARRANQUE DE
LA BOMBA
B
C
PSR
1
2
