Installation
FRA
Programmateur ESP-Me
75
Installation

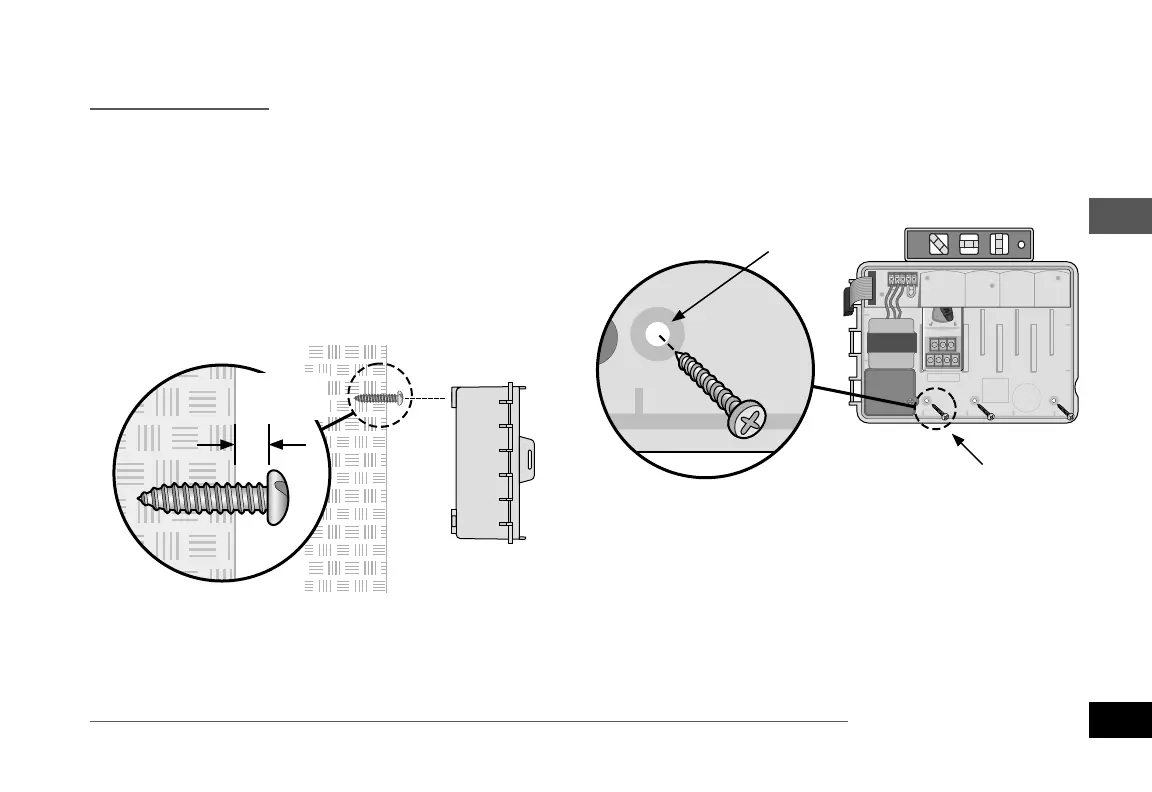

Fixation du programmateur
A
Enfoncez une vis de xation dans le mur, en
laissant un espace de 1/8 pouces (3,2 mm) entre
la tête de la vis et le mur (si nécessaire, utilisez les
ancrages muraux fournis), comme indiqué.
B
Accrochez le programmateur à la vis de xation
par le biais du trou en poire qui se trouve sur sa
partie arrière.
1/8 in.
(3,2 mm)
A
B
C
Ouvrez le panneau frontal et, par le biais des
orices situés à l'intérieur du programmateur,
enfoncez dans le mur les trois vis supplémentaires,
comme indiqué.
1234
VT =VALVE TEST
VT MV COM
24 VAC
GND
SENS
VT MV COM 567 11 12 13 17 18 19
1234 8910141516202122
CONNECT
120 VAC
C

Rain Bird ESP-Me Specifications

General

Type	Modular
Start Times per Program	4
Master Valve/Pump Start	Yes
Watering Start Times	4 per program
Cycle and Soak	Yes
Rain Delay	Yes
Power Source	24V AC
Voltage	24V AC
Station Run Times	1 minute to 4 hours
Backup Battery	No
