Installation
FRA
Programmateur ESP-Me
77

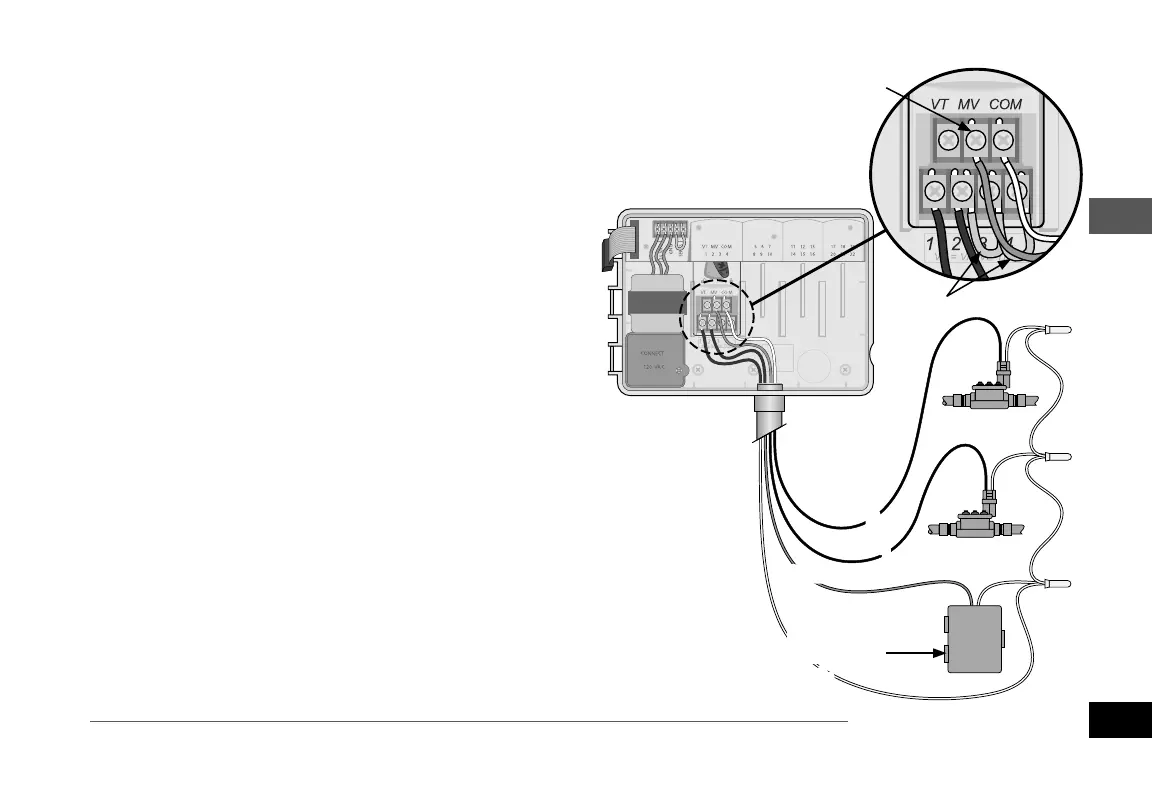

Connexion d'un relais de démarrage de
pompe (facultatif)
L'ESP-Me peut contrôler un relais de démarrage de
pompe pour activer et désactiver la pompe selon les
besoins.
A
Branchez un l entre le relais de démarrage de
pompe (PSR) et la borne de vanne maîtresse (MV)
du module de base. Connectez ensuite un autre
l entre le relais de démarrage de pompe et le l
neutre, comme indiqué.
B
Pour éviter tout risque d'endommager la pompe,
connectez un petit l de raccordement entre
les bornes inutilisées et la borne utilisée la plus
proche, comme indiqué.
REMARQUE: Le programmateur ESP-Me ne per-
met PAS d'alimenter une pompe. Le relais doit
être branché conformément aux instructions du
fabricant.
Pour une liste de relais de démarrage de pompe
compatibles, rendez-vous sur notre site Web :
www.rainbird.com/controllersupport:
A
REMARQUE:
Lebranchement
à la pompe et à
l'alimentation
externe ne sont
pas indiqués.
Consultez les
instructions
d'installation de
la pompe.
RELAIS DE
DÉMARRAGE
DE POMPE
B
C
PSR
1
2
