Reliance 7900 - WIRELESS CONTROL AND RECEIVER INSTALLATION; IR Receiver Installation Guidelines

IN-790022

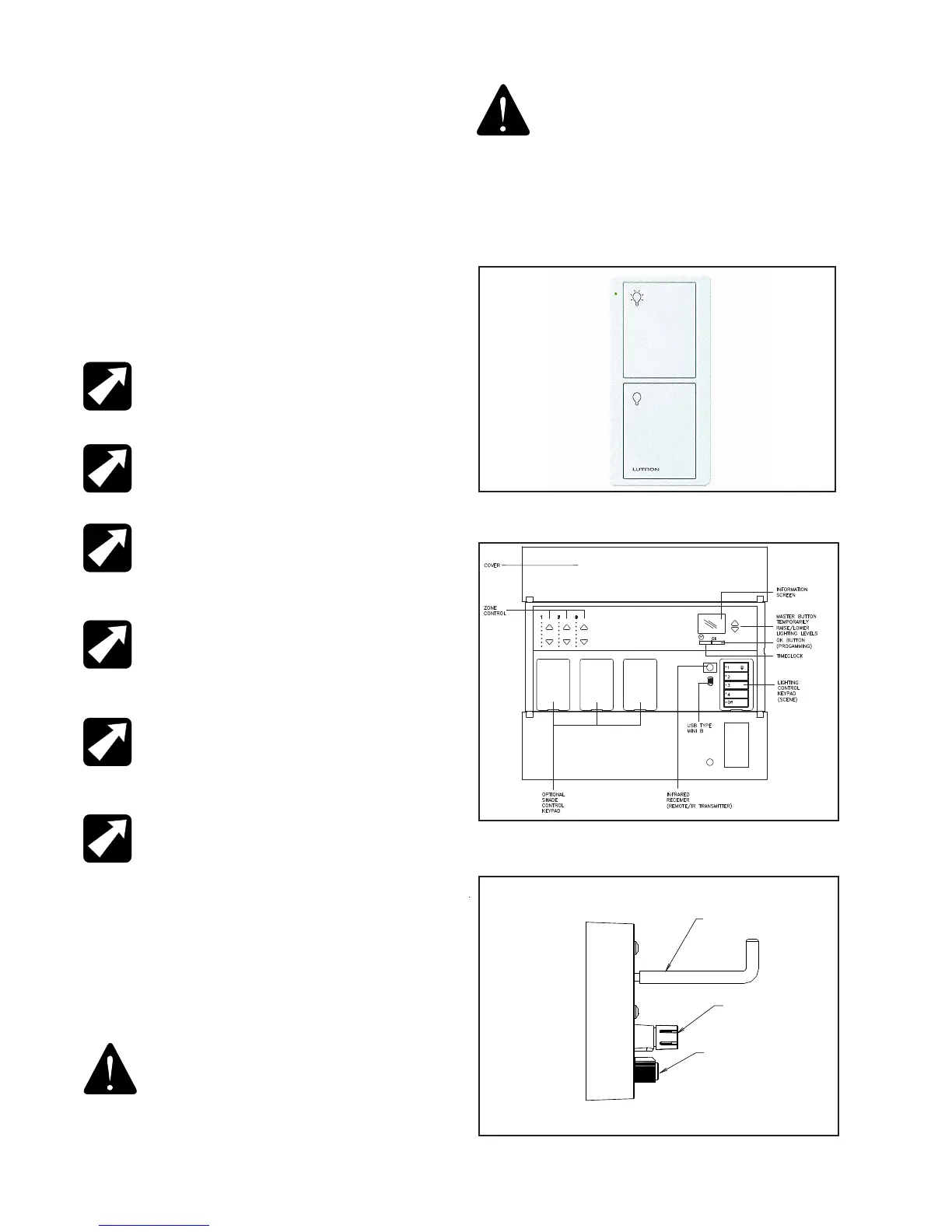

FIGURE 15
THREE-ZONE RECEIVER
HANGER
BINDING POST
S
RHEOSTAT
FIGURE 16
INDIRECT HANGER SWITCH
lower buttons for a zone to select a desired preset
level, and then press the zone raise and lower buttons
simultaneously for 1 second (until the zone LEDs ash at
the programmed preset level). Repeat for all zones you
wish to control with the Pico wireless control.
OR
b. To assign the Pico wireless control as a scene
controller, use the Master buttons to select “Scene” and
press the OK button to accept. Press and hold the top
scene button on the GRAFIK Eye QS control unit for 3
seconds (until the scene LEDs ash).
4. On the Pico wireless control, press and hold the top
and bottom buttons for 3 seconds until the LEDs on the
GRAFIK Eye QS control unit stop ashing.
NOTE: The wireless signal has a range of 30 ft
(9 m) through standard construction or 60 ft (18
m) line of sight.
REMARQUE : Le signal sans l a une portée
de 9 m (30 Ft) par construction standard ou de
18 m (60 Ft)
NOTE: A Fade Rate can also be programmed
for each Scene. This is done at the IR Receiver.
Refer to the Installer’s Guide provided with your
IR Receiver.
REMARQUE : Un taux de fondu peut aussi
être programmé pour chaque Scène. Ceci est
effectué au récepteur IR. Se référer au guide de
l’installateur fourni avec votre récepteur IR.
**NOTE: When using a Base Cap, only these two
switches** control room lights. These switches
always send IR signals to the IR Receiver and this
functionality cannot be disabled.
**REMARQUE : Lorsqu’un couvercle est
utilisé, seulement ces deux interrupteurs**
contrôlent l’éclairage de la pièce. Ces interrupteurs
envoient des signaux IR au récepteur IR et cette
fonctionnalité ne peut pas être désactivée.
3.8.3.16. IR Receiver Installation Instructions
To install your IR Receiver, refer to the Installer’s Guide
provided with your IR Receiver. The following diagrams
and instructions are copied here for your convenience.
WARNING-YOUR IR RECEIVER MUST BE
INSTALLED BY A QUALIFIED ELECTRICIAN
IN ACCORDANCE WITH ALL APPLICABLE
REGULATIONS. IMPROPER WIRING CAN
RESULT IN PERSONAL INJURY OR DAMAGE TO
YOUR IR RECEIVER OR OTHER EQUIPMENT.
AVERTISSEMENT : VOTRE RÉCEPTEUR IF
FIGURE 14
WIRELESS REMOTE CONTROL
DOIT ÊTRE INSTALLÉ PAR UN ÉLECTRICIEN
QUALIFIÉ CONFORMÉMENT À TOUTES
LES RÉGLEMENTATIONS APPLICABLES.
UN CÂBLAGE INADÉQUAT PEUT CAUSER
UNE BLESSURE OU ENDOMMAGER
VOTRE RÉCEPTEUR IR OU D’AUTRE
ÉQUIPEMENT.
