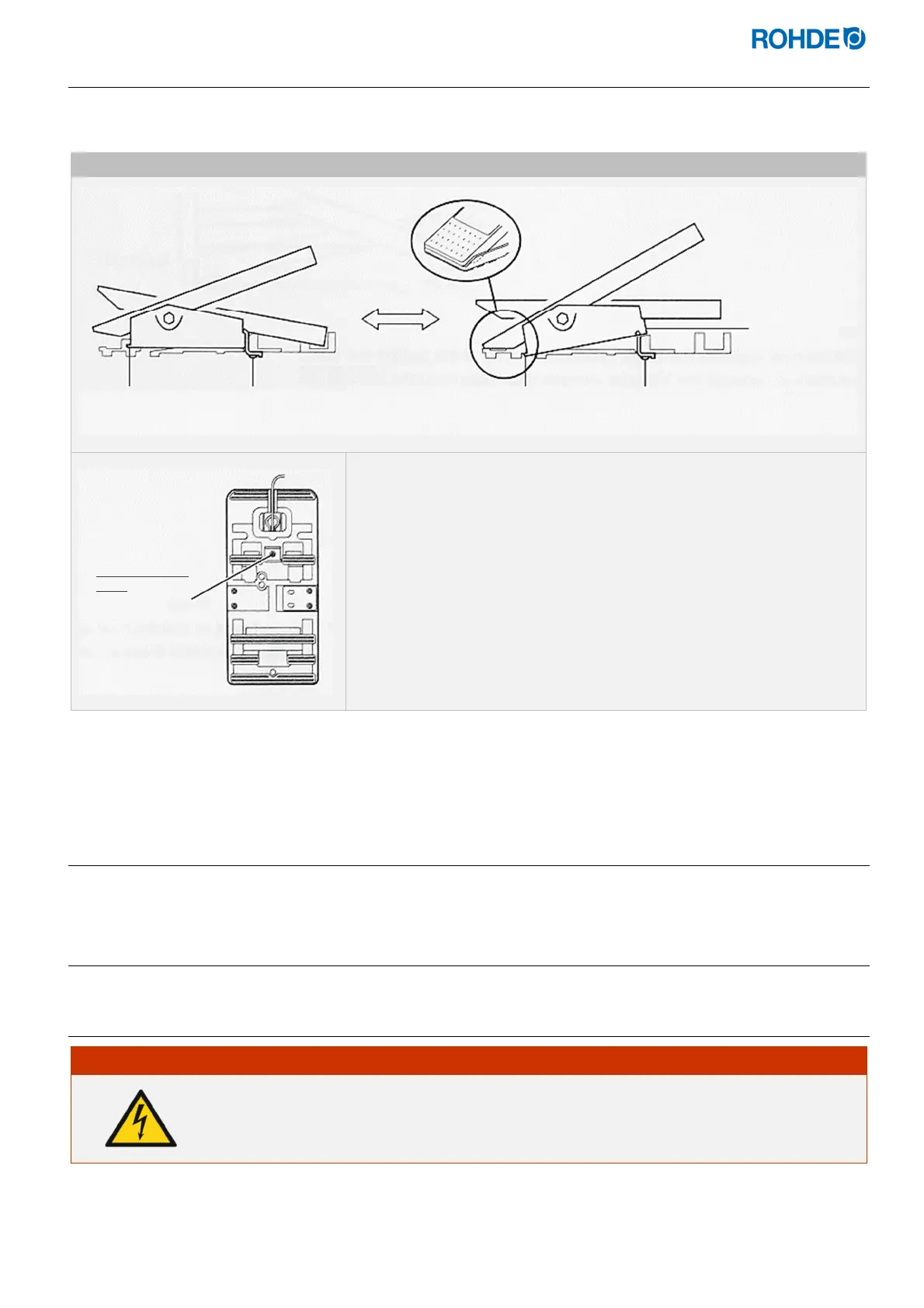

7.5. Ajuste del ángulo del pedal
En el momento de la entrega, el ángulo del pedal está por defecto en la posición «levantado». Puede ajustar el pedal a
la posición «plana».
Descripción
Cambiar configuración:
1) Afloje el ángulo de fijación en la parte inferior del pedal con un
destornillador de estrella.
2) Coloque el cuerpo del pedal en la posición deseada.
3) Preste atención a la posición de la punta en el lado corto del pedal.
4) Vuelva a aflojar el ángulo de fijación en la parte inferior del pedal con un
destornillador de estrella (par de apriete = 4 Nm).
5) Preste atención a la posición del ángulo de fijación en el cuerpo del
pedal.
8. Puesta en marcha
8.1. Montaje del cableado en el equipo
8.1.1. Montaje del cable de alimentación en el equipo
PELIGRO
Tensión eléctrica peligrosa.
Desenchufe el cable de alimentación de la toma de corriente antes de trabajar en el aparato.
Punta en el
bloqueo superior
Ángulo de fijación exterior
fijado al cuerpo del pedal
Punta en
el bloqueo inferior
Ángulo de fijación inferior
fijado al cuerpo del pedal
Parte inferior del
pedal
Ángulo de fijación
con tornillo
(Herramienta:
destornillador de
estrella)
Posición plana
Posición levantada
El cuerpo
del pedal
está arriba
