12.3.2.

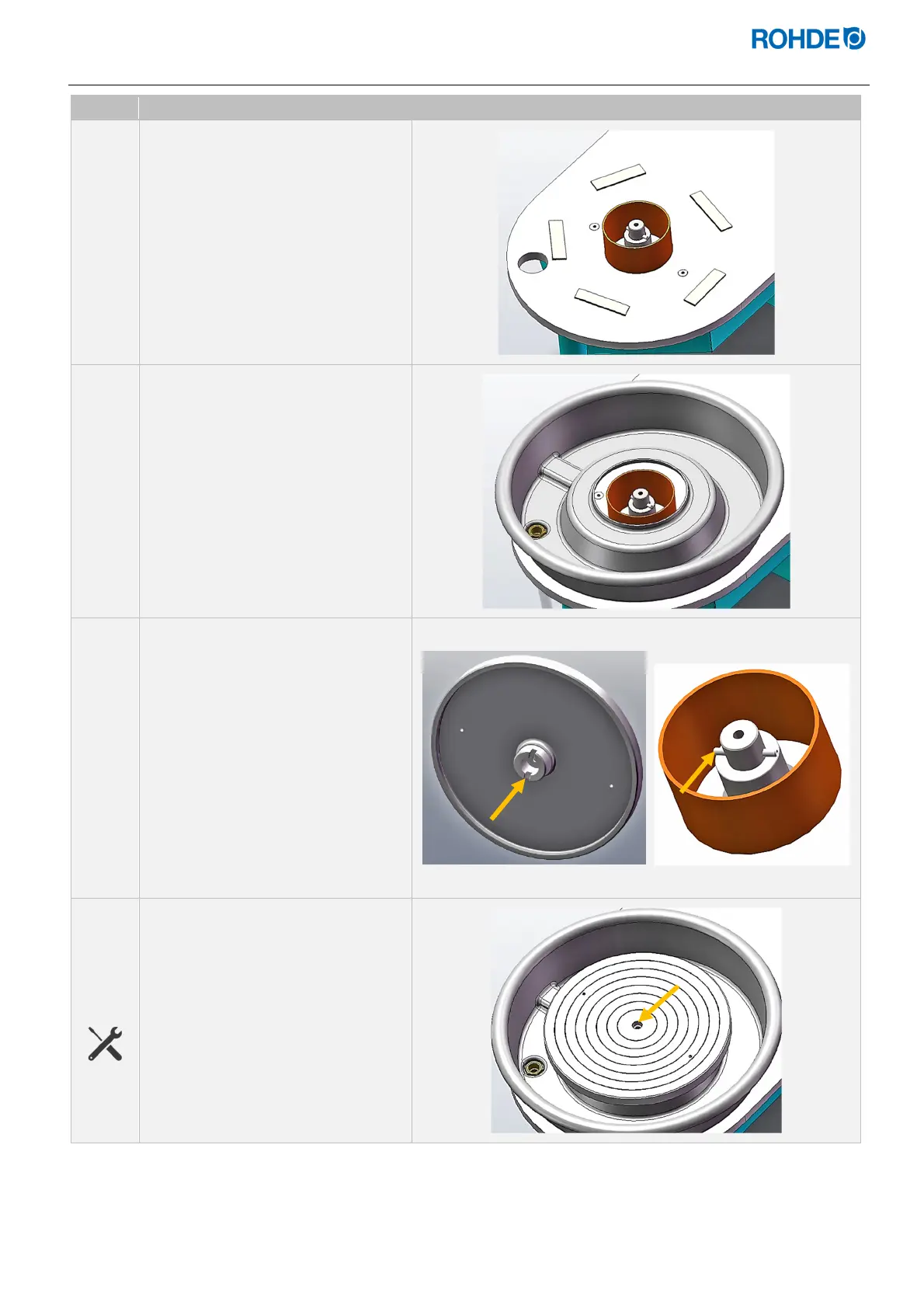

Montage
Stap Beschrijving Afbeelding
1
Pottenbakkersdraaischijf
voorbereiden:
Zorg dat het werkblad, de aandrijfnok
en het lager in de kunststof
beschermingsbuis schoon en droog
zijn.
2
Zet de schone slibbak weer terug.
Let op:
Plaats de afvoerslang precies
boven de opening in het
werkblad.
De slang mag niet worden
geknikt.
3
Zet de schijfkop weer terug.
Let op:
Plaats de schijfkop zonder kracht
en zonder stoten op de
aandrijfnok.
Zorg dat de aandrijfnok precies
in de uitsparingen van de
schijfkop valt.
4
Draai de schroef in het midden weer
vast.
Gereedschap:
Inbussleutel 8 mm
(in de leveringsomvang van de
pottenbakkersdraaischijf inbegrepen)
Draaimoment:
10 Nm
