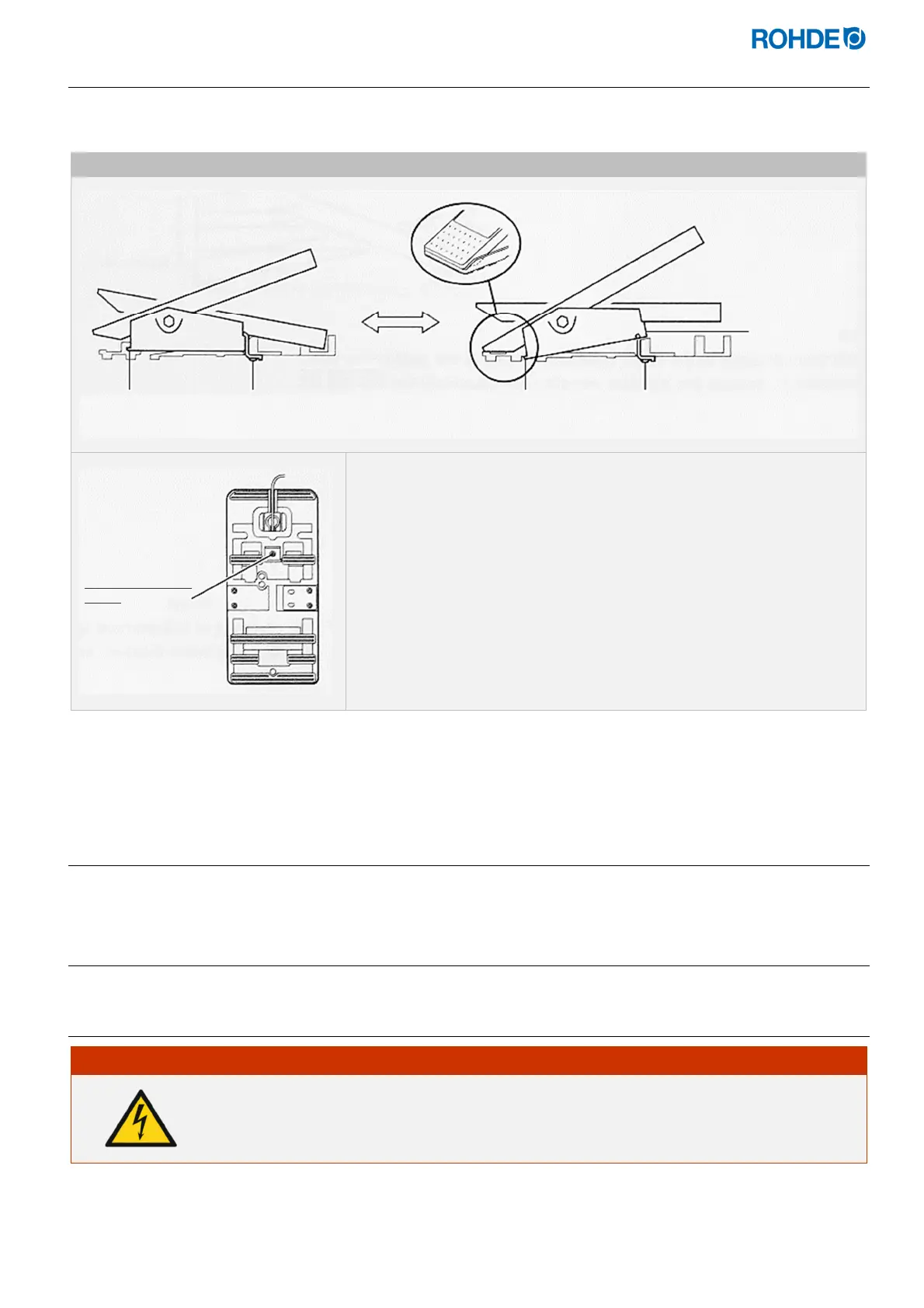

7.5. Réglage de l'inclinaison de la pédale
À la livraison, le réglage par défaut de la pédale est « très incliné ». On peut adapter ce réglage et le transformer en
réglage « peu incliné ».
Description
Modifier le réglage :
1) Avec un tournevis cruciforme, dévisser l'équerre de fixation sur la face
inférieure de la pédale.
2) Placer le corps de la pédale à la position voulue.
3) Faites attention à la position de l'ergot sur le petit côté de la pédale.
4) Avec un tournevis cruciforme, visser à nouveau l'équerre de fixation sur la
face inférieure de la pédale (couple = 4 Nm).
5) Faites attention à la position de l'équerre de fixation sur le corps de la
pédale.
8. Mise en service
8.1. Brancher les câbles sur l'appareil
8.1.1. Brancher le câble d'alimentation sur l'appareil
DANGER
Mise en garde : tension électrique dangereuse !
Avant tous travaux sur l'appareil, débrancher la fiche du câble d'alimentation de la prise.
Ergot en haut
dans le dispositif
d'arrêt
Équerre de fixation fixée à
l'extérieur au corps de la
pédale
Ergot en bas
dans le dispositif
d'arrêt
Équerre de fixation fixée en
bas au corps de la pédale
Face inférieure de la
pédale
Équerre de fixation
avec vis
(Outillage :
tournevis cruciforme)
Réglage peu incliné
Réglage très incliné
Le corps de la
pédale repose
à une position
haute
