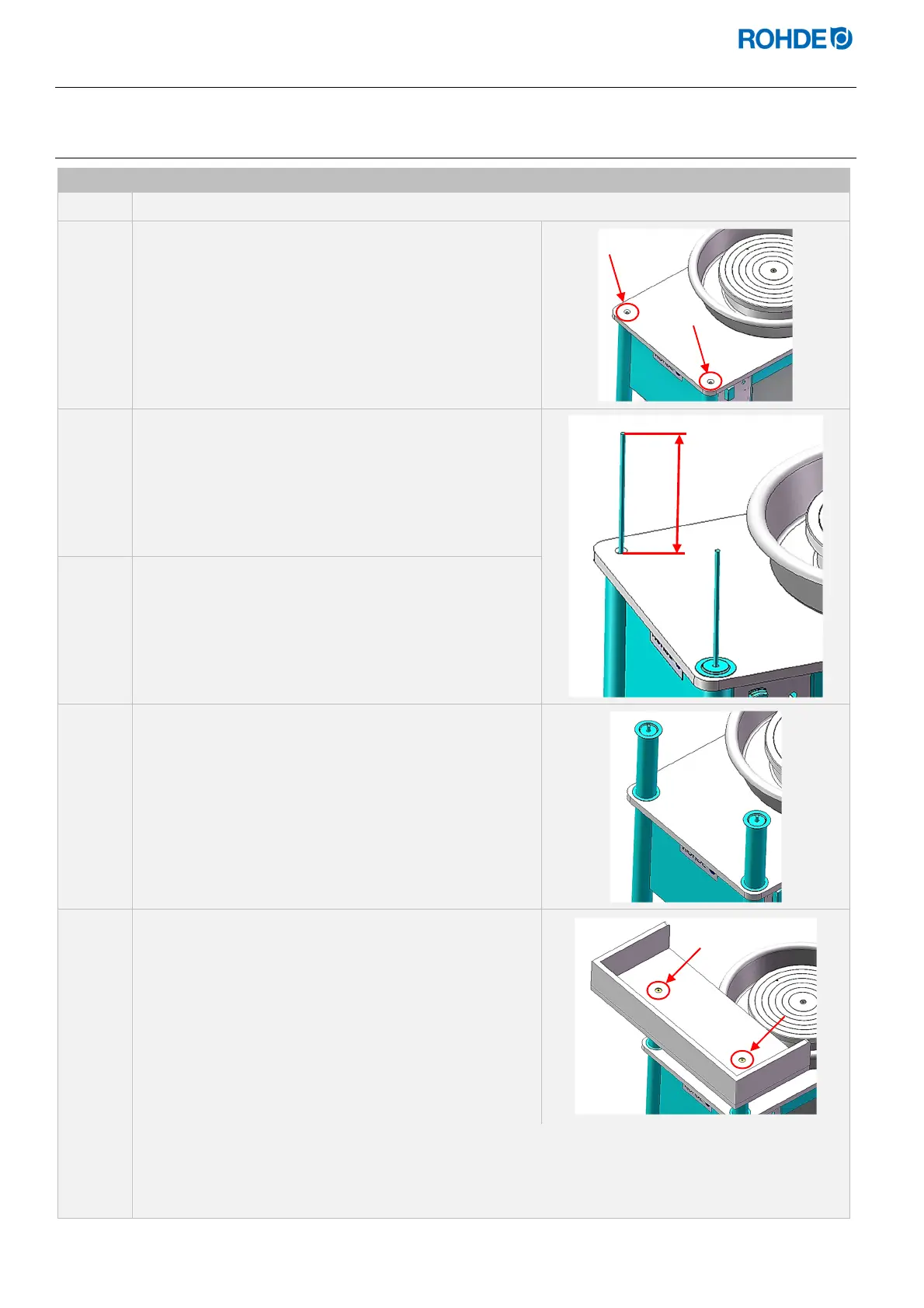

7.3. Assemblaggio e montaggio degli accessori opzionali
7.3.1. Assemblaggio del piano di appoggio e montaggio sul dispositivo (accessorio opzionale)
Step Descrizione Figura
Avviso
Per l’assemblaggio e il montaggio potrebbe essere necessario l’aiuto di una seconda persona.
1
Togliere le 2 viti sul lato frontale del dispositivo.
Utensili:
Brugola 5 mm
(compresa nella fornitura del tornio)
Attenzione:
Conservare con attenzione le viti per non perderle!
2
Inserire nel dispositivo le due barrette filettate e avvitarle a
mano (in senso orario) nel dispositivo.
 Fuoriuscita rispetto al piano di lavoro = 21 cm
3
Disporre 2 dei dischi di supporto inferiori
(con la bombatura rivolta verso l’alto).
4
Disporre i due puntoni e i due dischi di supporto superiori
(con la bombatura rivolta verso il basso).
5
Applicare il piano di appoggio e avvitare i due dadi.
Utensili:
Brugola 5 mm
(compresa nella fornitura del tornio)
Momento torcente
8 Nm
Avviso
Il piano di appoggio può essere smontato nella sequenza inversa in caso di non utilizzo.
Attenzione:
Riavvitare le viti dello step 1!
(Utensili: brugola 5 mm, momento torcente = 8 Nm)
21 cm
