131 / 207 - IT -

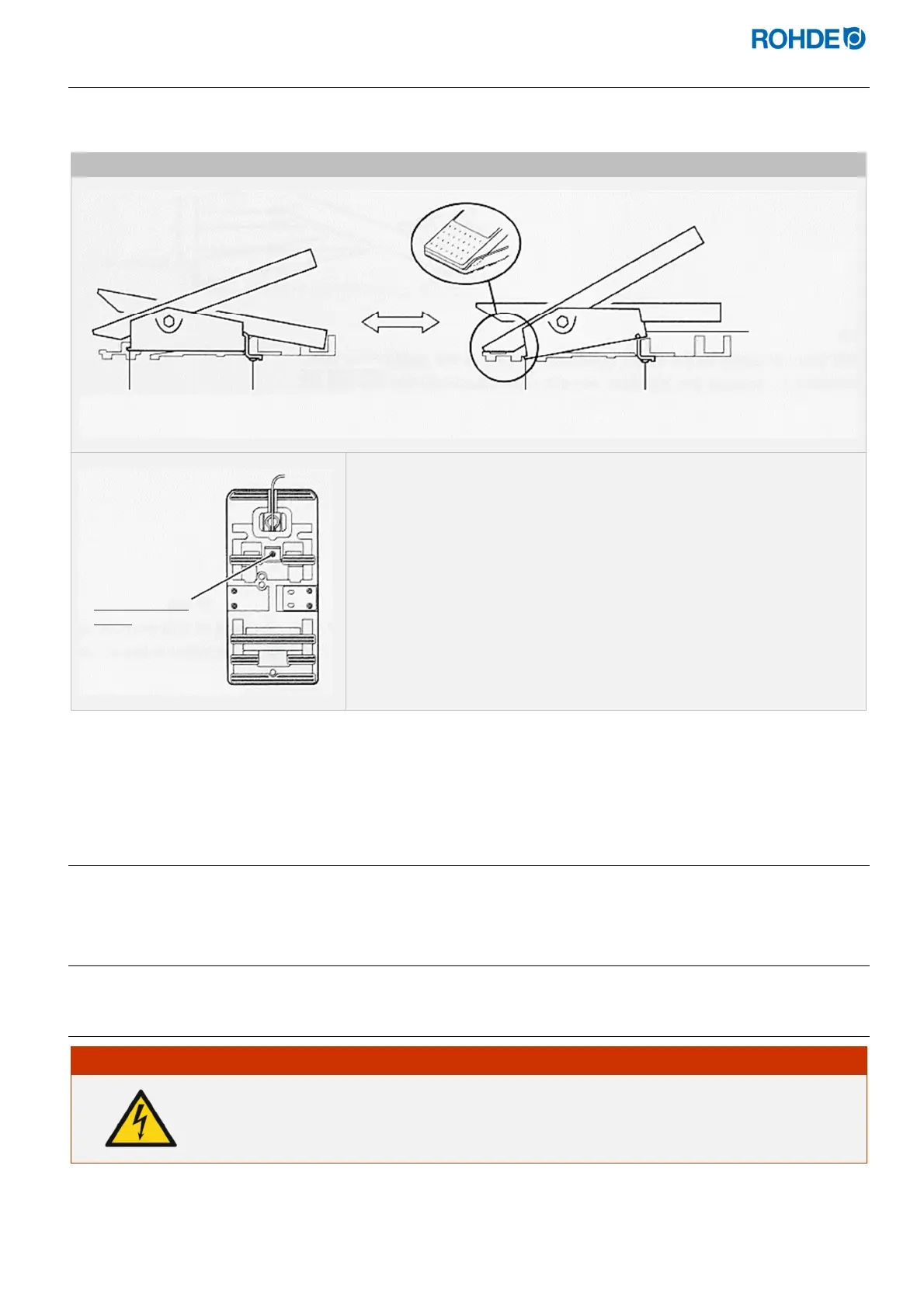

7.5. Regolazione dell’angolazione del pedale
L’angolazione del pedale è molto elevata nell’impostazione standard. Per adattarla, è possibile portare il pedale in una
posizione ad “angolo piatto”.
Descrizione
Modificare la regolazione:
1) Allentare il profilo angolare sul lato inferiore del pedale con un cacciavite a
stella.
2) Portare il corpo del pedale nella posizione desiderata.
3) Osservare la posizione del nasello sul lato più corto del pedale.
4) Riapplicare il profilo angolare sul lato inferiore del pedale con un
cacciavite a stella (momento torcente: 4 Nm).
5) Osservare la posizione del profilo angolare sul corpo del pedale.
8. Messa in funzione
8.1. Montaggio dei cavi al dispositivo
8.1.1. Montaggio del cavo di rete al dispositivo
PERICOLO
Avvertenza: tensione elettrica pericolosa!
Prima di eseguire lavori sul dispositivo, staccare la spina del cavo di rete dalla presa.
Nasello nel
blocco in alto
Profilo angolare di fissaggio
fissato esternamente al
Nasello nel
blocco in basso
Profilo angolare di fissaggio
fissato sotto al corpo del
Lato inferiore del
pedale
Profilo angolare di
fissaggio con vite
(Utensili:
cacciavite
angolazione piatta
angolazione
elevata
Il corpo del pedale
è rialzato
