7.3. Optionales Zubehör zusammenbauen & montieren

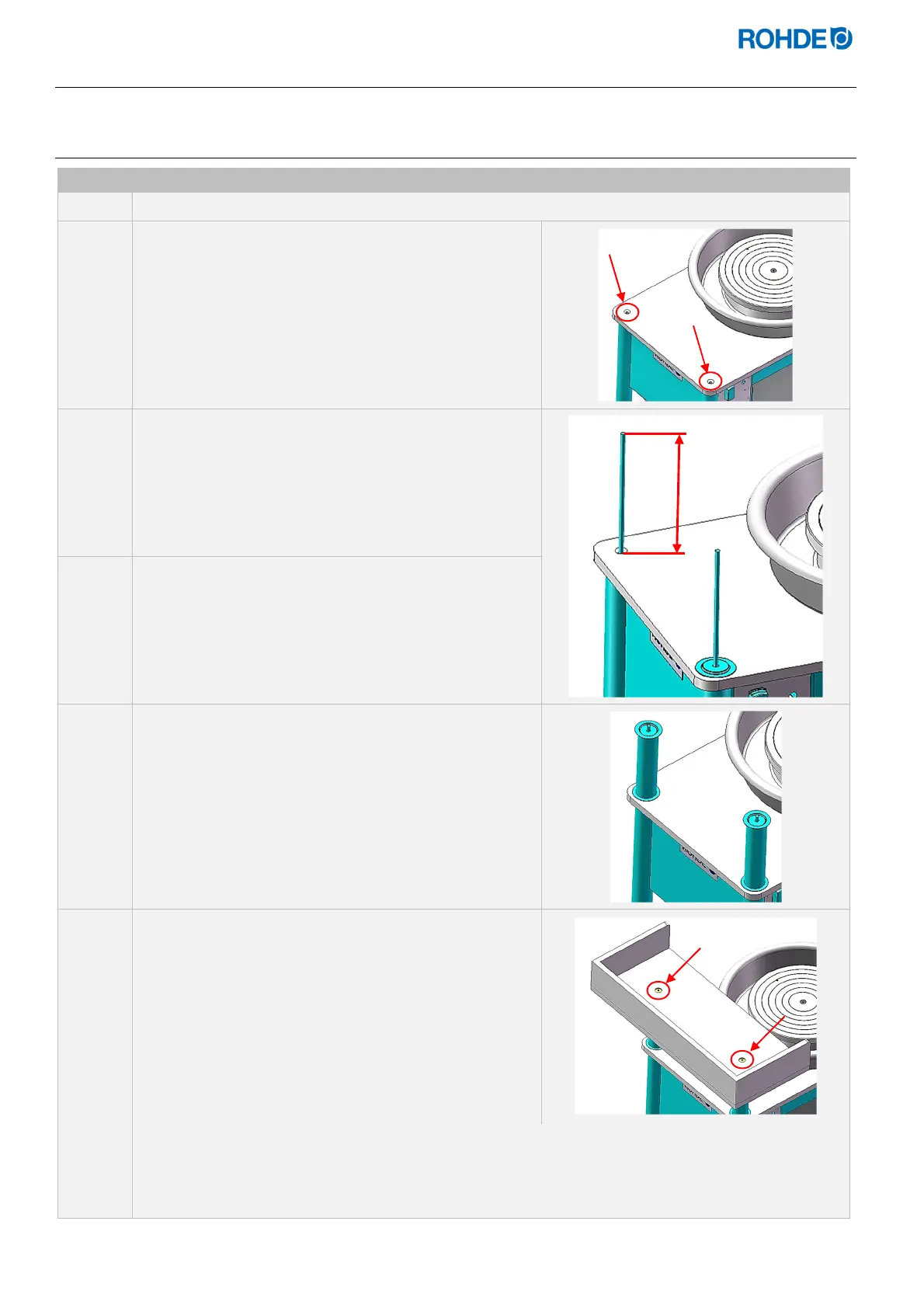

7.3.1. Ablage zusammenbauen & am Gerät montieren (optionales Zubehör)
Schritt Beschreibung Abbildung
Hinweis
Bei Zusammenbau und Montage kann Unterstützung durch eine 2. Person notwendig sein.
1
Die 2 Schrauben an der Vorderseite des Geräts entfernen.
Werkzeug:
Innensechskantschlüssel 5
mm
(im Lieferumfang der Töpferscheibe enthalten)
Achtung:
Schrauben verlustsicher aufbewahren!
2
Die 2 Gewindestangen von Hand in das Gerät eindrehen
(im Uhrzeigersinn).
Überstand auf der Arbeitsplatte = 21
cm
3
2 Stück der unteren Stützscheiben platzieren
(Wölbung nach oben ausrichten).
4
Die 2 Hohlstreben und die 2 oberen Stützscheiben
platzieren (Wölbung nach unten ausrichten).
5
Die Ablage aufsetzen und die 2 Schraubenmuttern
einschrauben.
Werkzeug:
Innensechskantschlüssel 5
mm
(im Lieferumfang der Töpferscheibe enthalten)
Drehmoment:
8
Nm
Hinweis
Die Ablage kann bei Nichtgebrauch in umgekehrter Reihenfolge demontiert werden.
Achtung:
Die Schrauben aus Schritt 1 wieder einschrauben!
(Werkzeug: Innensechskantschlüssel 5
mm; Drehmoment = 8
Nm)
21
cm
