191 / 207 - CZ -

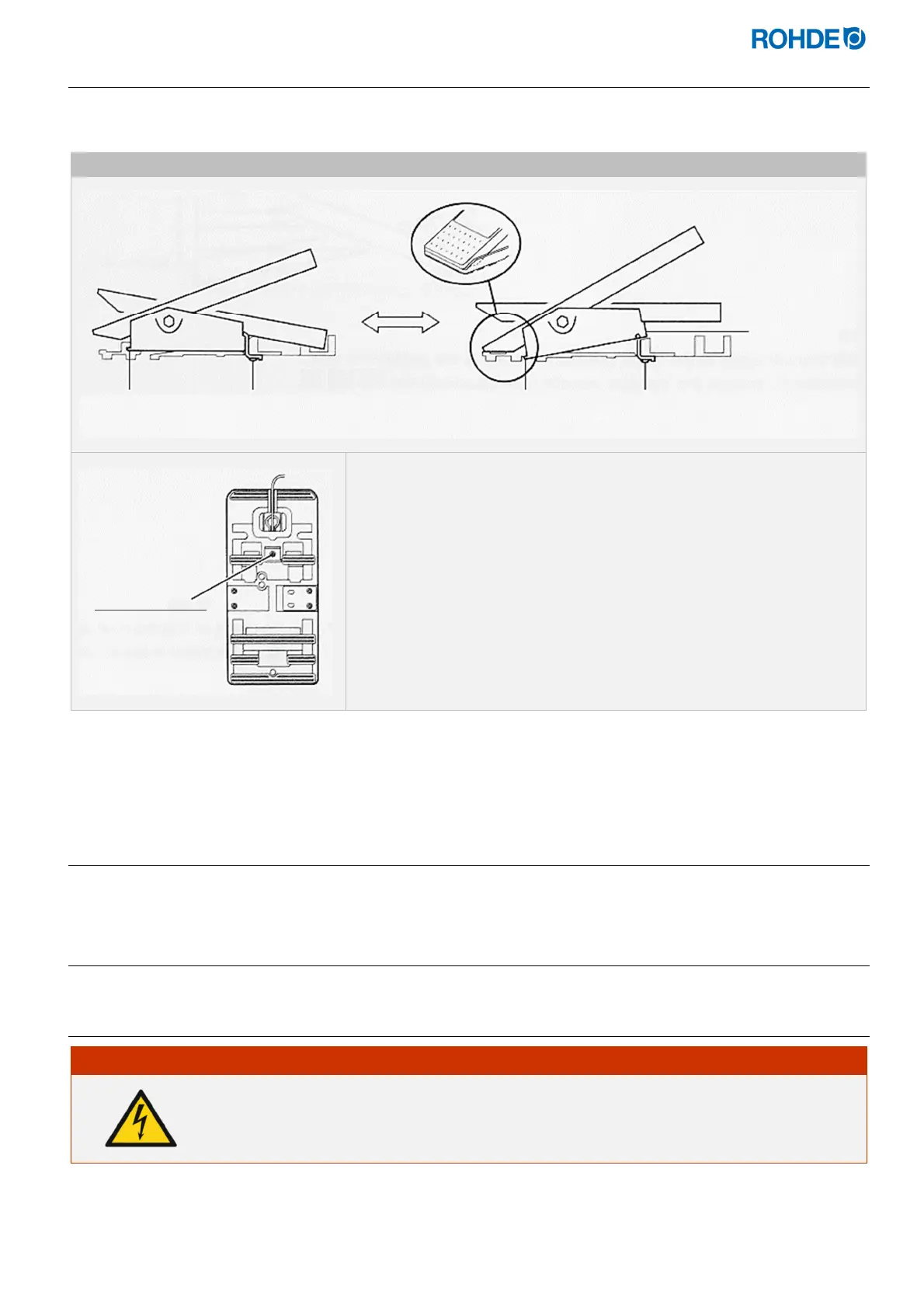

7.5. Nastavení sklonu pedálu
Sklon pedálu se při dodání stroje nachází standardně v poloze „strmé nastavení“. Sklon pedálu lze upravit do polohy
„mírné nastavení“.
Popis
Změna nastavení:
1) Křížovým šroubovákem uvolněte upevňovací úhelník na spodní straně
pedálu.
2) Uveďte těleso pedálu do požadované polohy.
3) Dbejte na polohu nosu na krátké straně pedálu.
4) Pomocí křížového šroubováku opět připevněte upevňovací úhelník na
spodní straně pedálu (utahovací moment = 4 Nm).
5) Dbejte na polohu upevňovacího úhelníku vůči tělesu pedálu.
8. Uvedení do provozu
8.1. Připojení kabelů ke stroji
8.1.1. Připojení síťového kabelu ke stroji
NEBEZPEČÍ
Varování před nebezpečným elektrickým napětím!
Před započetím prací na stroji vytáhněte zástrčku síťového kabelu ze zásuvky.
nos v aretaci
nahoře
upevňovací úhelník zvenku
připevněný na tělese pedálu
nos v aretaci
dole
upevňovací úhelník dole
připevněný na tělese pedálu
spodní strana pedálu
upevňovací úhelník
se šroubem
(nářadí: křížový
šroubovák)
mírné nastavení
strmé nastavení
těleso pedálu
se nachází
ve zvýšené poloze
