158 / 207 - NL -

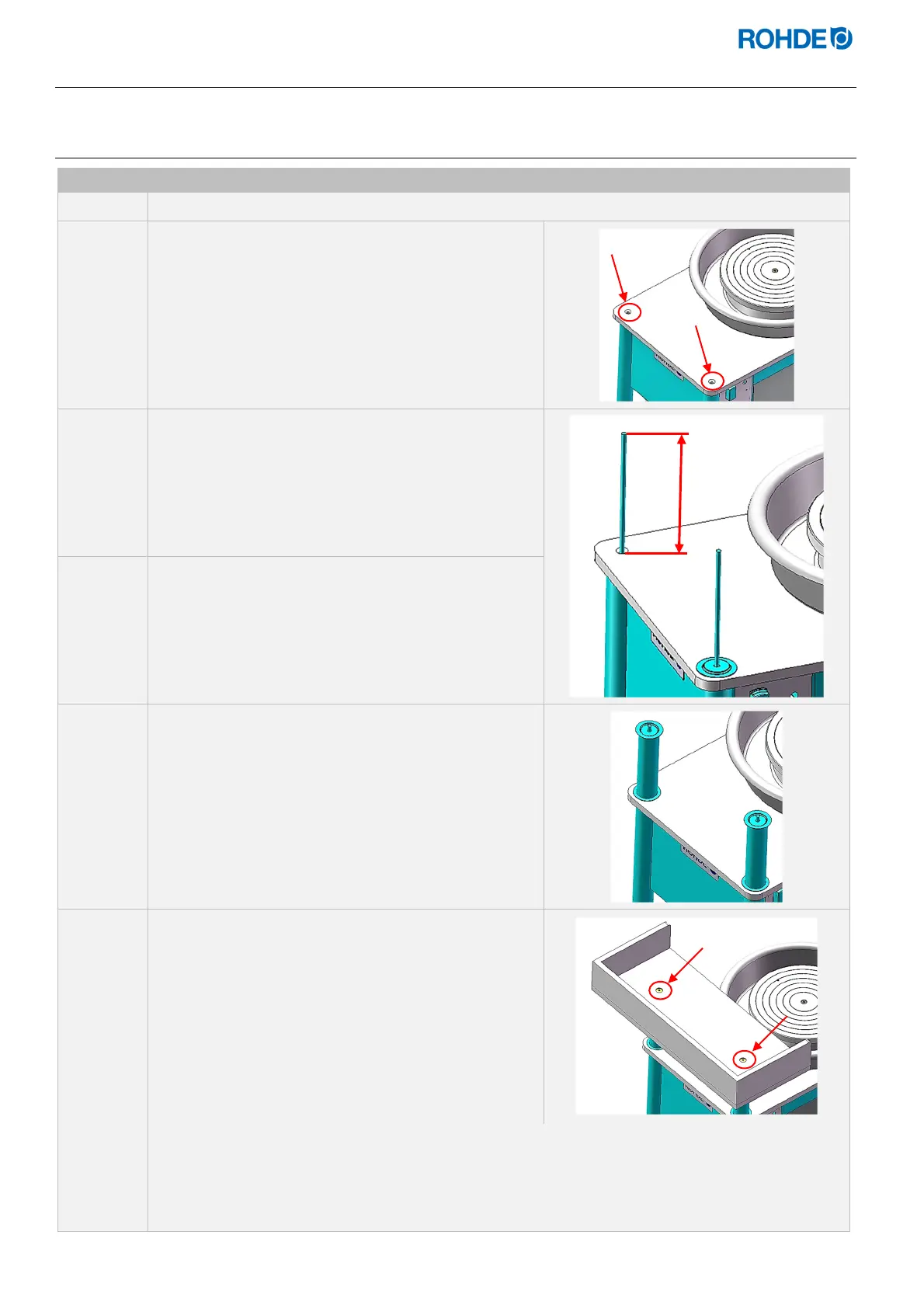

7.3. Optionele accessoires in elkaar zetten en monteren
7.3.1. Opbergplank in elkaar zetten en op het apparaat monteren (optionele accessoire)
Stap Beschrijving Afbeelding
Aanwijzing
Er is eventueel een 2e persoon nodig om de opbergplank in elkaar te zetten en te monteren.
1
Verwijder de 2 schroeven aan de voorzijde van het
apparaat.
Gereedschap:
Inbussleutel 5 mm
(in de leveringsomvang van de pottenbakkersdraaischijf
inbegrepen)
Let op:
Bewaar de schroeven op een plek waar ze niet verloren
gaan.
2
Draai de 2 draadeinden met de hand in het apparaat
(met de wijzers van de klok mee).
De draadeinden steken 21 cm boven het werkblad
uit.
3
Schuif een onderlegschijf over elk draadeinde
(met de bolle kant naar boven).
4
Plaats de 2 holle buisstukken over de draadeinden en
leg op elk buisstuk een onderlegschijf (met de bolle kant
naar beneden).
5
Plaats de opbergplank op de twee buisstukken en draai
hem met de 2 moeren vast.
Gereedschap:
Inbussleutel 5 mm
(in de leveringsomvang van de pottenbakkersdraaischijf
inbegrepen)
Draaimoment:
8 Nm
Aanwijzing
Als de opbergplank niet wordt gebruikt, kan deze in omgekeerde volgorde weer worden
gedemonteerd.
Let op:
Draai de schroeven uit stap 1 weer terug in het werkblad!
(Gereedschap: inbussleutel 5 mm, draaimoment = 8 Nm)
21 cm
