12.3.2. Montage

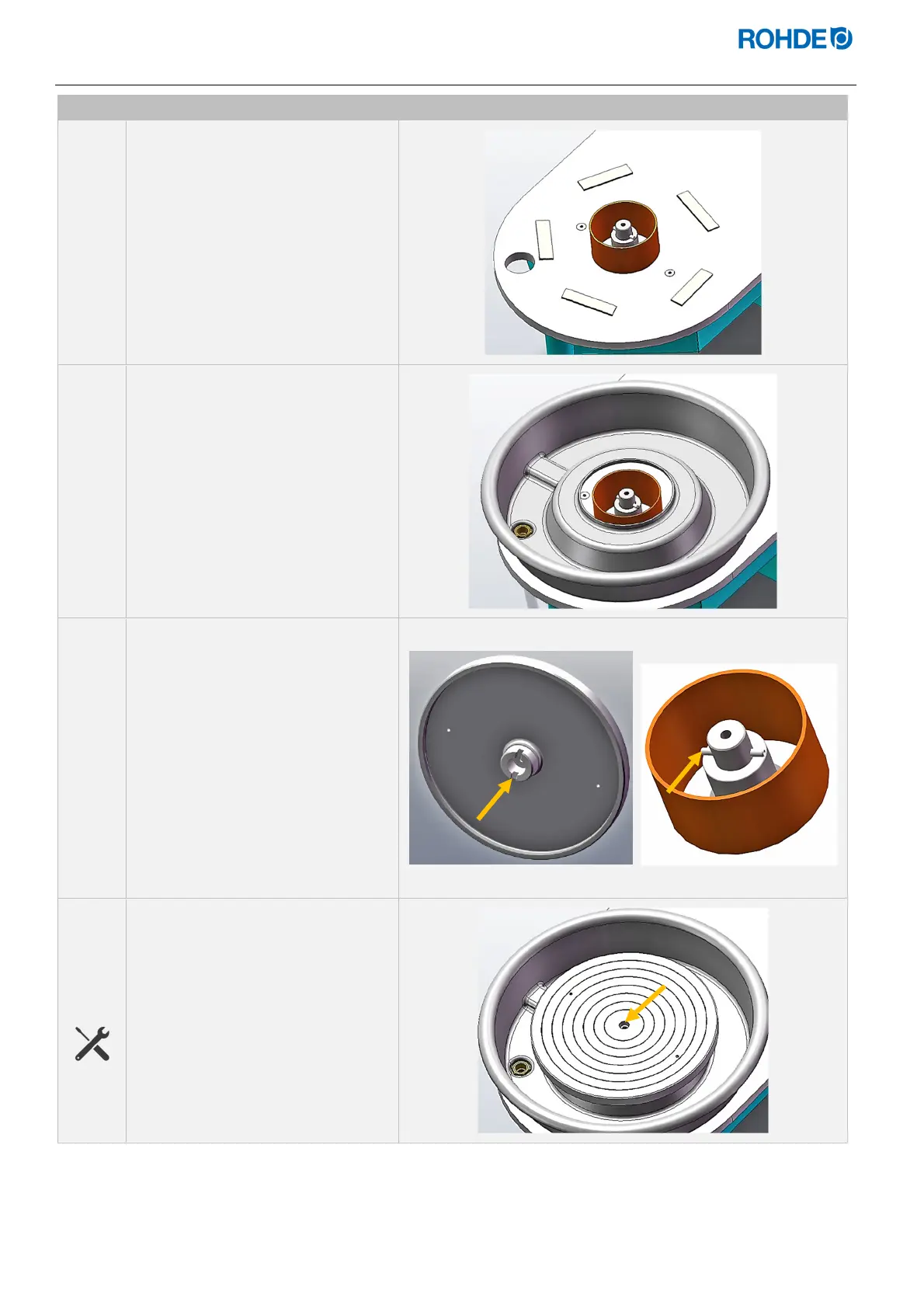

Schritt Beschreibung Abbildung
1
Töpferscheibe vorbereiten:
Die Arbeitsplatte sowie der
Aufnahmebolzen und die Lagerung
innerhalb der Kunststoffschutzrohres
müssen sauber und trocken sein.
2
Die saubere Spritzschutzwanne
aufsetzen.
Achtung:
 Der Ablaufschlauch muss mittig
über die Bohrung in der
Arbeitsplatte positioniert werden.
 Der Schlauch darf nicht geknickt
werden.
3
Den Scheibenkopf aufsetzen.
Achtung:
 Achten Sie darauf, dass der
Scheibenkopf ohne Kraftaufwand
oder Verkanten auf den
Aufnahmebolzen aufgesetzt
werden kann.
 Achten Sie darauf, dass die
Mitnehmer am Gerät genau in
die Aussparungen des
Scheibenkopfs passen.
4
Die Schraube in der Mitte einsetzen
und festziehen.
Werkzeug:
Innensechskantschlüssel 8 mm
(im Lieferumfang der Töpferscheibe
enthalten)
Drehmoment:
10 Nm
