12.3.2.
Montáž

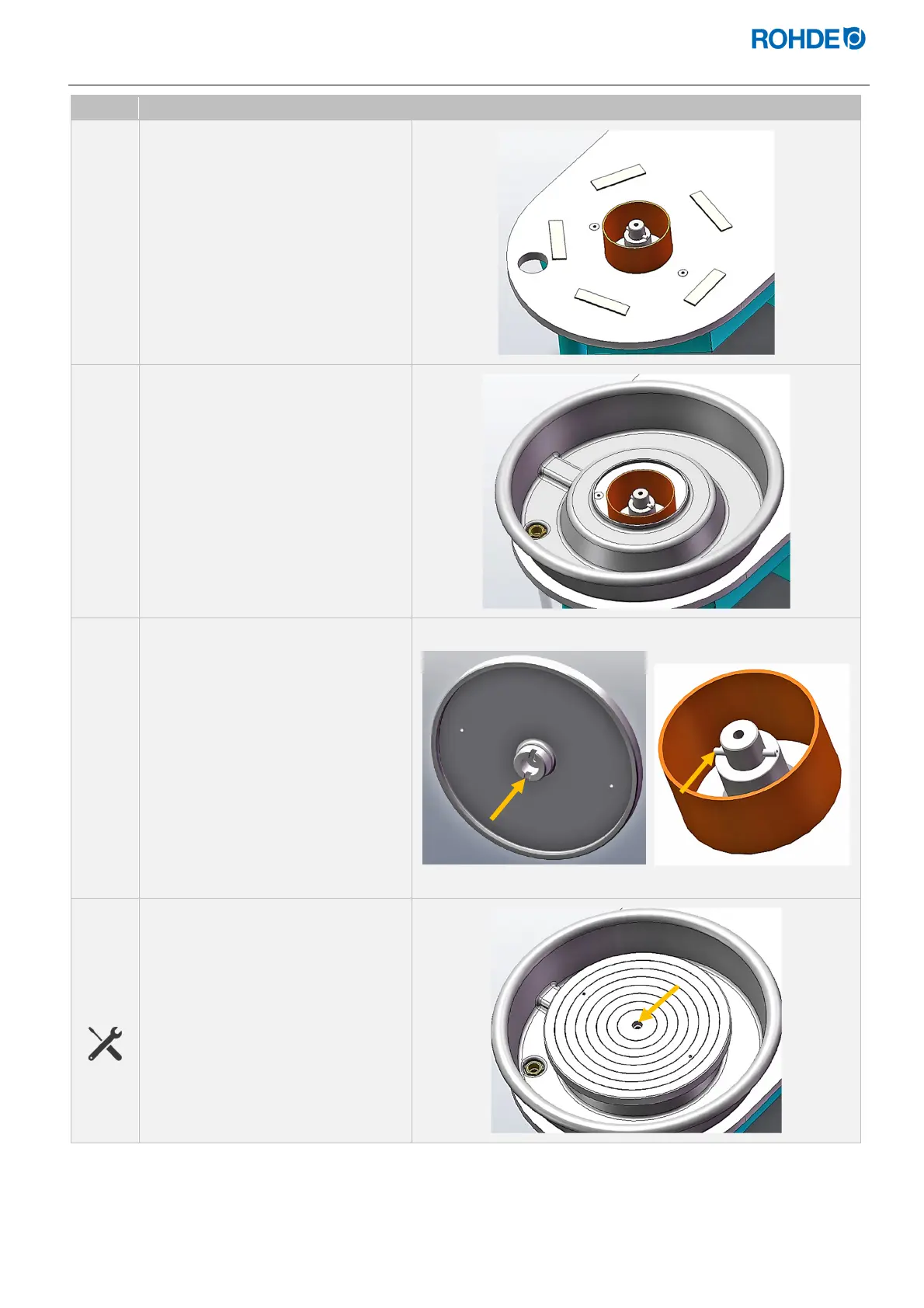

Krok Popis Zobrazení
1
Příprava hrnčířského kruhu:
Pracovní deska, jakož i upínací čep a
uložení točny uvnitř ochranné plastové
trubky musejí být čisté a suché.
2
Nasuňte čistou záchytnou vaničku.
Pozor:
Odtoková hadice se přitom musí
nalézat nad středem otvoru
v pracovní desce.
Hadice nesmí být zalomená.
3
Nasaďte točnu.
Pozor:
Dbejte na to, abyste točnu
nasazovali na upínací čep bez
použití síly a aby se na něm
nevzpříčila.
Dbejte na to, aby unašeče na
stroji přesně zapadly do vybrání
na spodní straně točny.
4
Zašroubujte šroub do středu točny
a utáhněte jej.
Nářadí:
imbusový klíč 8 mm
(součást dodávky hrnčířského kruhu)
Utahovací moment:
10 Nm
