Rohde HMT 600 - Pedalwinkel am Fußpedal Einstellen; 8 Inbetriebnahme; Verkabelung am Gerät Montieren; Netzkabel am Gerät Montieren

15 / 207 - DE -

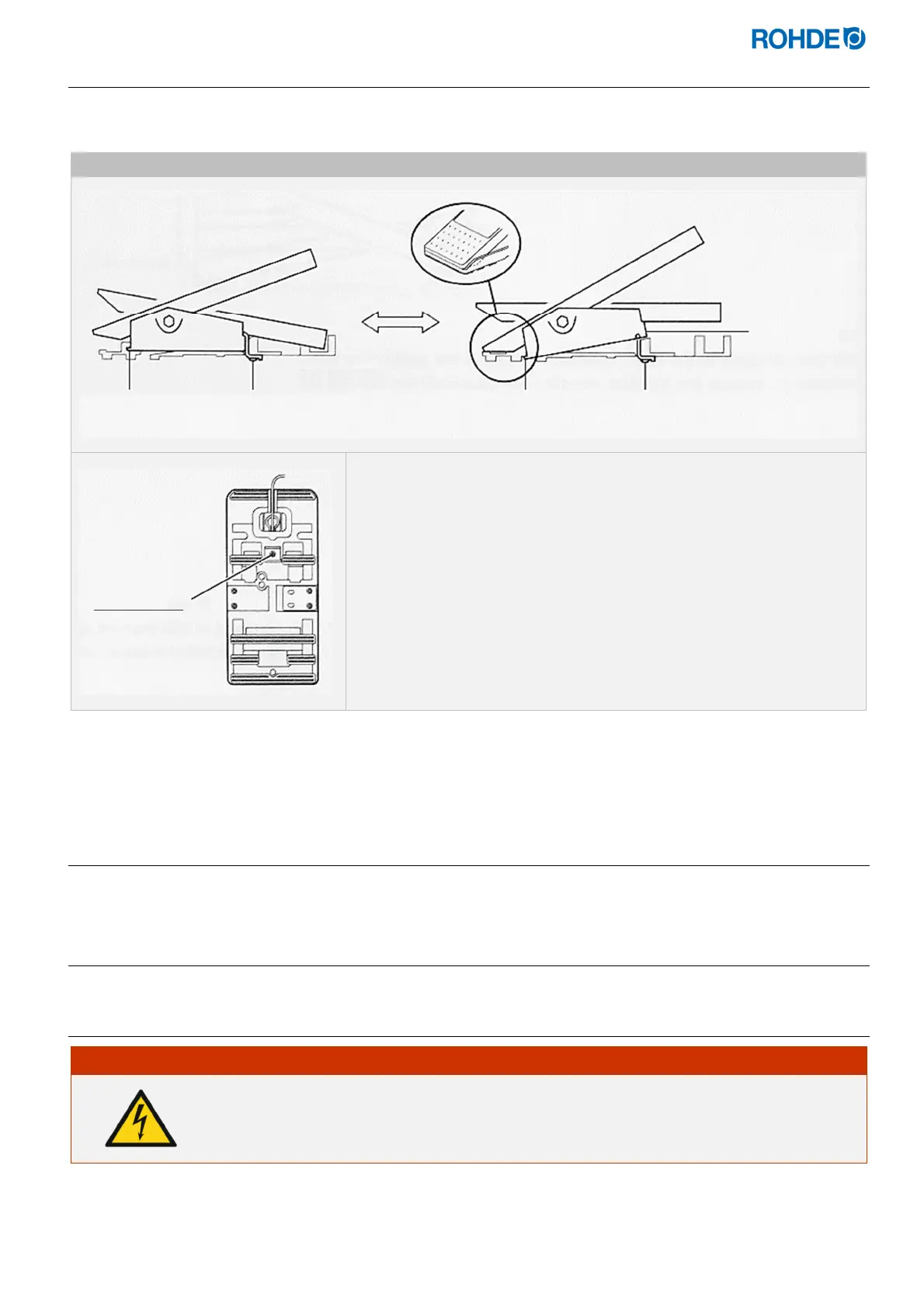

7.5. Pedalwinkel am Fußpedal einstellen
Der Pedalwinkel des Fußpedals befindet sich bei Auslieferung standardmäßig in der „steilen“ Einstellung. Zur
Anpassung kann das Pedal in eine „flache“ Einstellung umgebaut werden.
Beschreibung
Einstellung ändern:
1) Den Befestigungswinkel an der Unterseite des Pedals mit einem
Kreuzschlitz-Schraubendreher lösen.
2) Den Pedalkörper in die entsprechend gewünschte Postion bringen.
3) Achten Sie auf die Position der Nase an der kurzen Seite des Pedals.
4) Den Befestigungswinkel an der Unterseite des Pedals mit einem
Schraubendreher Kreuzschlitz wieder anbringen (Drehmoment = 4 Nm).
5) Achten Sie auf die Position des Befestigungswinkels am Pedalkörper.
8. Inbetriebnahme
8.1. Verkabelung am Gerät montieren
8.1.1. Netzkabel am Gerät montieren
GEFAHR
Warnung vor gefährlicher elektrischer Spannung!
Ziehen Sie den Stecker des Netzkabels vor Arbeiten am Gerät aus der Steckdose.
Nase in
Arretierung oben
Befestigungswinkel außen
am Pedalkörper befestigt
Nase in
Arretierung unten
Befestigungswinkel unten
am Pedalkörper befestigt
Pedal
-
Unterseite
Befestigungswinkel
mit Schraube
(Werkzeug:
Schraubendreher
Kreuzschlitz)
flache Einstellung
steile Einstellung
Pedalkörper
liegt in hoher
Position auf
