12.3.2.
Montage

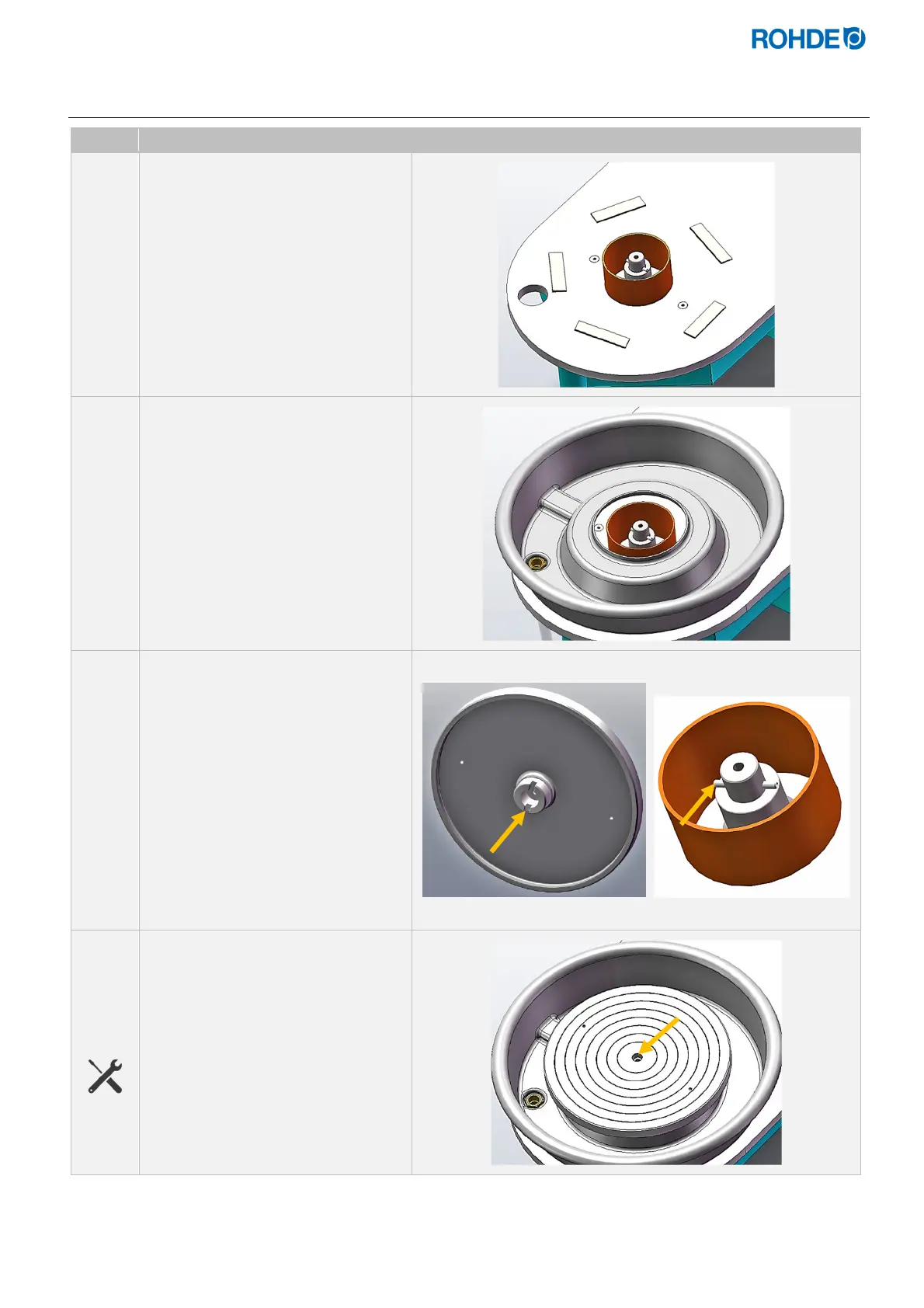

Étape Description Figure
1
Préparation du tour de potier :
Le plan de travail, le boulon de
réception et les roulements situés à
l'intérieur du tube de protection en
plastique doivent être propres et secs.
2
Mettre le bac propre en place.
Attention :
Le tuyau d'écoulement doit être
positionné centré au-dessus de
l'orifice ménagé dans le plan de
travail.
Il ne faut pas plier ni couder le
tuyau.
3
Mettre la girelle en place.
Attention :
Veillez à ce que la girelle puisse
être posée sur le boulon de
réception sans la coincer en
travers ni forcer.
Veillez à ce que les tétons
d'entraînement de l'appareil
s'insèrent exactement dans les
orifices de la girelle.
4
Mettre la vis en place au centre et
serrer à fond.
Outillage :
clé à six pans creux de 8 mm
(comprise dans le matériel fourni avec
le tour)
Couple :
10 Nm
