7.5. Pedaalhoek van het voetpedaal instellen
De pedaalhoek van het voetpedaal staat bij levering standaard in de ‘steile’ stand. Het pedaal kan in de ‘vlakke’ stand
worden gezet.
Beschrijving
Stand wijzigen:
1) Draai de bevestigingshoek aan de onderkant van het pedaal met een
kruisschroevendraaier los.
2) Zet het pedaallichaam in de juiste stand.
3) Let op de stand van de neus aan de korte zijde van het pedaal.
4) Draai de bevestigingshoek aan de onderkant van het pedaal weer met
een kruisschroevendraaier vast (draaimoment = 4 Nm).
5) Let op de stand van de bevestigingshoek aan het pedaal.
8. Ingebruikname
8.1. Kabels met het apparaat verbinden
8.1.1. Netsnoer met het apparaat verbinden
GEVAAR
Waarschuwing voor gevaarlijke elektrische spanning!
Trek het netsnoer vóór werkzaamheden aan het apparaat uit het stopcontact.

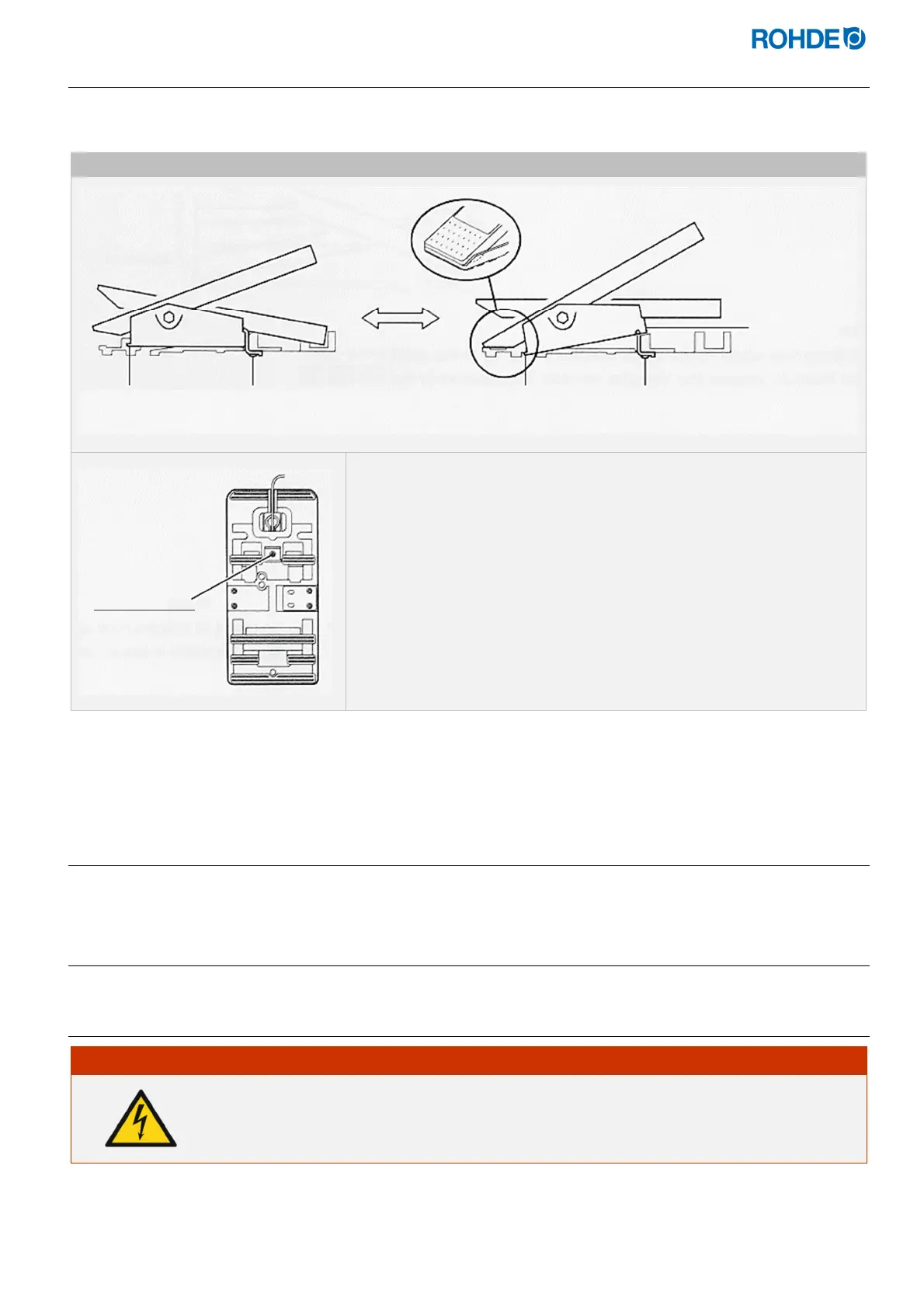

Neus boven
vastgeklikt
Bevestigingshoek aan
buitenkant van
pedaallichaam bevestigd
Neus
onder vastgeklikt
Bevestigingshoek aan
onderkant van
pedaallichaam bevestigd
Onderkant pedaal
Bevestigingshoek
met schroef
(gereedschap:
kruisschroeven-
draaier)
vlakke stand
steile stand
Pedaallichaam
bevindt zich in
een hoge stand
