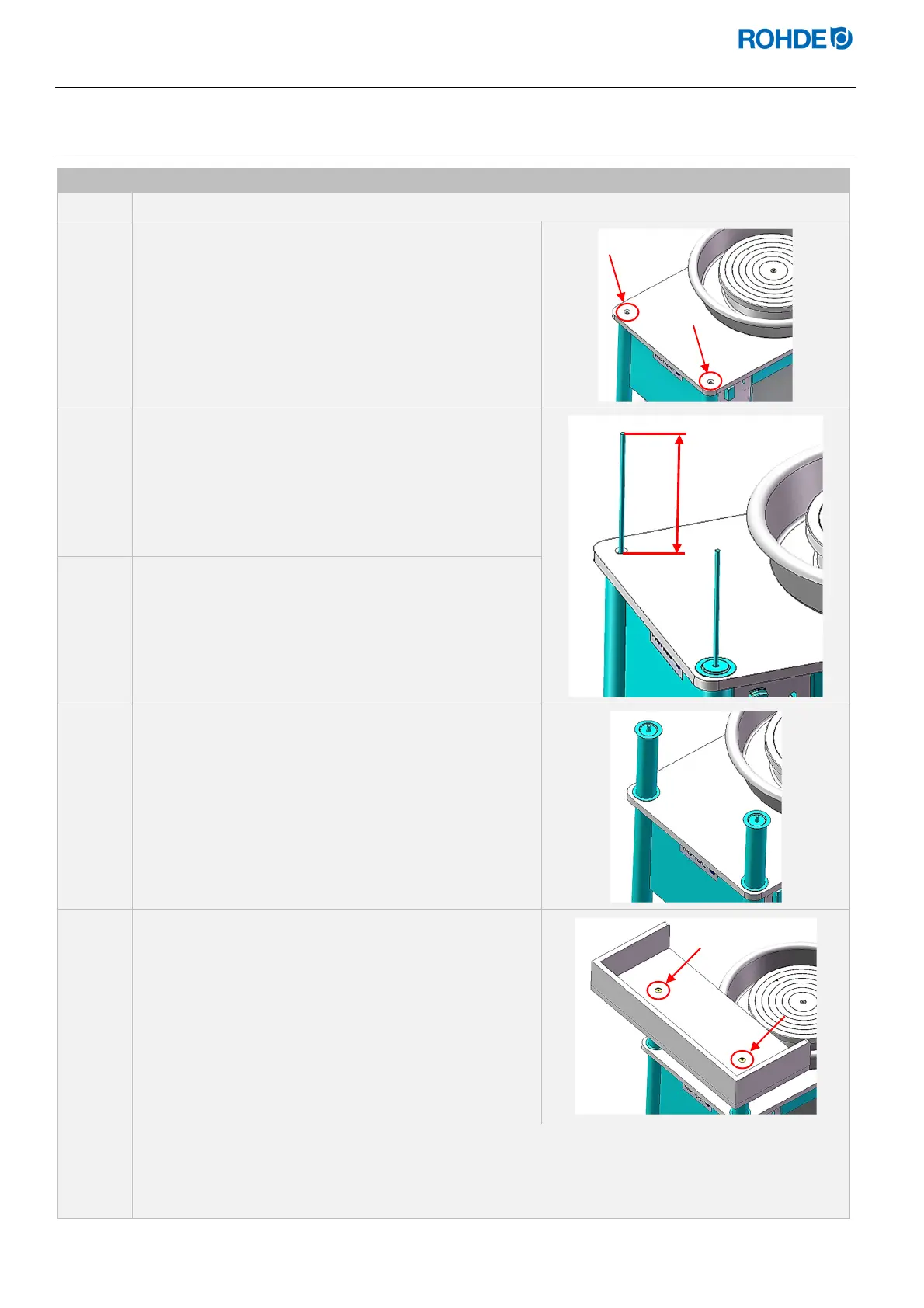

7.3. Ensamblaje y montaje de los accesorios opcionales
7.3.1. Ensamblaje y montaje del estante en el equipo (accesorio opcional)
Paso Descripción Figura
Nota
Puede ser necesaria la ayuda de una segunda persona para el ensamblaje y montaje.
1
Retire los 2 tornillos de la parte frontal del equipo.
Herramienta:
llave Allen de 5 mm
(incluida en el volumen de suministro del torno)
Atención:
Guarde los tornillos para que no se pierdan.
2
Enrosque a mano los 2 vástagos roscados en el equipo
(en el sentido de las agujas del reloj).
 Sobresale de la tabla de trabajo = 21 cm
3
Coloque las dos arandelas de apoyo inferiores
(el abombamiento hacia arriba).
4
Coloque los dos puntales huecos y las dos arandelas de
apoyo superiores (el abombamiento hacia abajo).
5
Coloque el estante y enrosque las dos tuercas.
Herramienta:
llave Allen de 5 mm
(incluida en el volumen de suministro del torno)
Par de apriete:
8 Nm
Nota
La estantería se puede desmontar en orden inverso cuando no se utiliza.
Atención:
Vuelva a atornillar los tornillos del paso 1.
(Herramienta: llave Allen de 5 mm; par = 8 Nm)
21 cm
