RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50203-1A
Manual de instalare
10

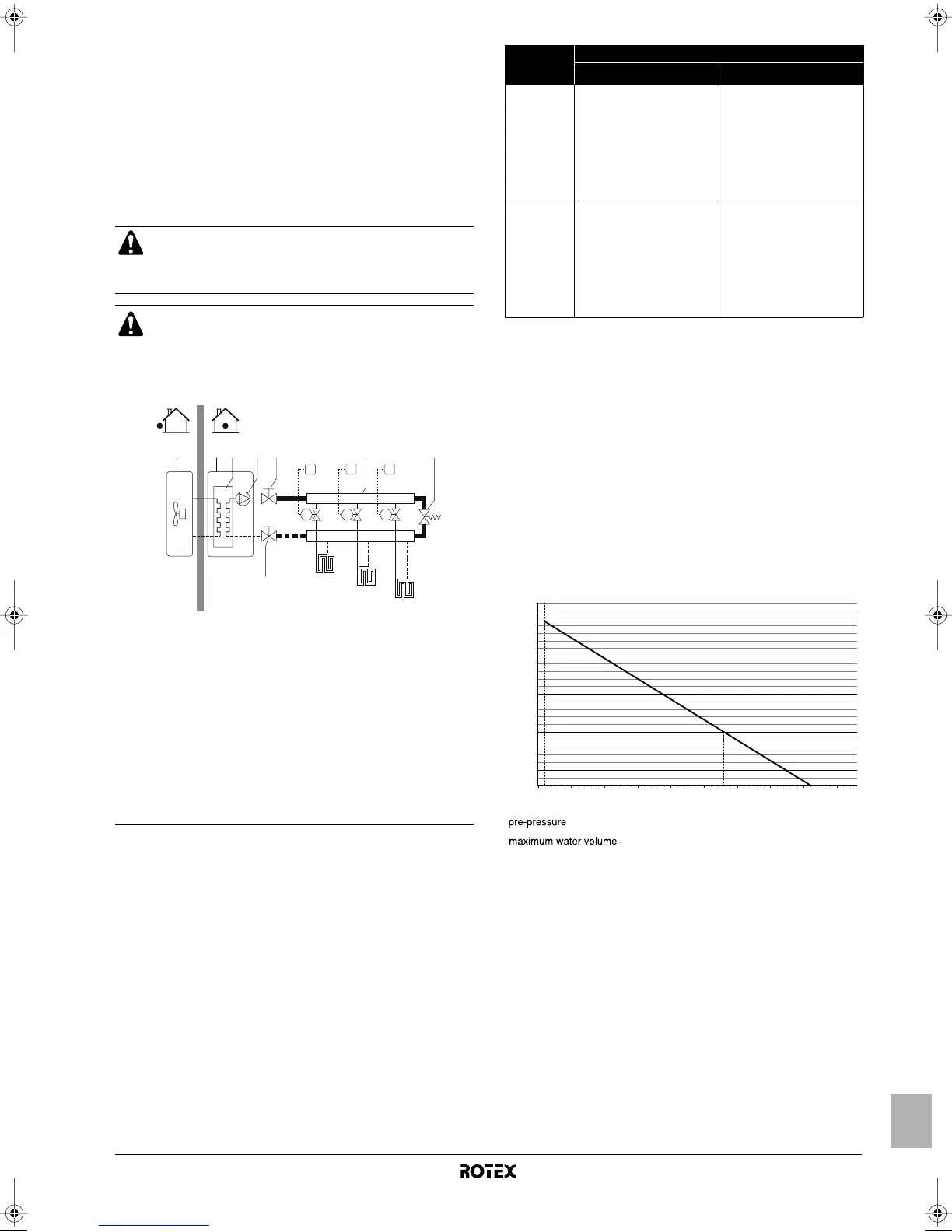

Controlul volumului apei şi presiunii preliminare a
vasului de destindere
Unitatea este echipată cu un vas de destindere de 10 litri care are o
presiune preliminară prestabilită de 1 bar.
Pentru a asigura funcţionarea corespunzătoare a unităţii, presiunea
preliminară a vasului de destindere ar putea necesita o reglare, iar
volumul minim şi maxim de apă trebuie controlat.
1 Controlaţi ca volumul total de apă din instalaţie, exclusiv volumul
intern de apă al unităţii interioare să fie de minim 10 l. Consultaţi
"Specificaţii tehnice" la pagina 30 pentru a afla volumul intern de
apă al unităţii interioare.
2 Cu ajutorul tabelului de mai jos, determinaţi dacă presiunea
preliminară a vasului de destindere necesită reglare.
3 Cu ajutorul tabelului şi instrucţiunilor de mai jos, determinaţi
dacă volumul total al apei din instalaţie este mai mic decât
volumul maxim admisibil de apă.
Calcularea presiunii preliminare a vasului de destindere
Presiunea preliminară (Pg) de stabilit depinde de diferenţa maximă
de înălţime a instalaţiei (H) şi este calculată după cum urmează:
Pg=(H/10+0,3) bar
Verificarea volumului maxim admisibil de apă
Pentru a determina volumul maxim admisibil de apă din întregul
circuit, procedaţi după cum urmează:
1 Determinaţi pentru presiunea preliminară calculată (Pg) volumul
maxim corespunzător utilizând graficul de mai jos.
2 Controlaţi ca volumul total de apă din întregul circuit de apă să
fie mai mic decât această valoare.
Dacă nu este aşa, vasul de destindere din interiorul unităţii interioare
este prea mic pentru instalaţie.
În majoritatea aplicaţiilor acest volum minim de apă va da un
rezultat satisfăcător.
Totuşi, în procesele critice sau în încăperile cu sarcină termică
ridicată, ar putea fi necesar un volum suplimentar de apă.
Când recircularea din fiecare buclă de încălzire a spaţiului
este controlată de ventile comandate de la distanţă, este
important ca acest volum minim de apă să fie menţinut
chiar dacă toate ventilele sunt închise.
Exemplu
1 Unitate exterioară 8 Ventil de ocolire
(procurare la faţa locului)
2 Unitate interioară
3 Schimbător de căldură FHL1..3 Buclă de încălzire a
podelei
(procurare la faţa locului)
4 Pompă
5 Ventil de închidere T1..3 Termostat individual de
încăpere (procurare la
faţa locului)
6 Colector (procurare la
faţa locului)
7 Ventil de închidere M1..3 Ventil individual cu motor
pentru bucla de control
FHL1 (procurare la faţa
locului)
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
54321
7
6
8
Diferenţa de
înălţime a
instalaţiei
(a)
(a) Diferenţa de înălţime a instalaţiei: diferenţa de înălţime (m) între punctul cel mai
înalt al circuitului de apă şi unitatea interioară. Dacă unitatea interioară este
plasată în punctul cel mai înalt al instalaţiei, înălţimea instalaţiei este considerată
egală cu 0 m.
Volumul de apă
≤280 l >280 l
≤7 m
Nu este necesară reglarea
presiunii preliminare.
Acţiuni necesare:
• presiunea preliminară trebuie
scăzută, calculaţi în
conformitate cu "Calcularea
presiunii preliminare a vasului
de destindere"
• verificaţi dacă volumul de apă
este mai mic decât volumul
maxim admisibil (utilizaţi
graficul de mai jos)
>7 m
Acţiuni necesare:
• presiunea preliminară trebuie
mărită, calculaţi în
conformitate cu "Calcularea
presiunii preliminare a vasului
de destindere"
• verificaţi dacă volumul de apă
este mai mic decât volumul
maxim admisibil (utilizaţi
graficul de mai jos)
Vasul de destindere al unităţii
este prea mic pentru
instalaţie.
= presiunea preliminară
= volumul maxim de apă
0.3
0.5
1
1.5
2
2.5
100
500
10
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
