Manual de instalare
21
RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50203-1A
[6] DT pentru încălzirea apei menajere
Se aplică numai la instalaţiile cu rezervor de apă menajeră caldă.
Reglajele locale 'DT (temperatura delta) pentru încălzirea apei
menajere' determină temperatura la care începe (respectiv
temperatura de cuplare a pompei termice) şi se opreşte (respectiv
temperatura de decuplare a pompei termice) încălzirea apei
menajere de către pompa termică.
Când temperatura apei menajere calde scade sub temperatura de
cuplare a pompei termice (T
HP ON
), va începe încălzirea apei
menajere de către pompa termică. Imediat ce temperatura apei
menajere calde ajunge la temperatura de decuplare a pompei
termice (T
HP OFF
) sau la valoarea de referinţă de utilizator a
temperaturii (
T
U
), încălzirea apei menajere de către pompa termică
va fi oprită (prin comutarea ventilului cu 3 căi).

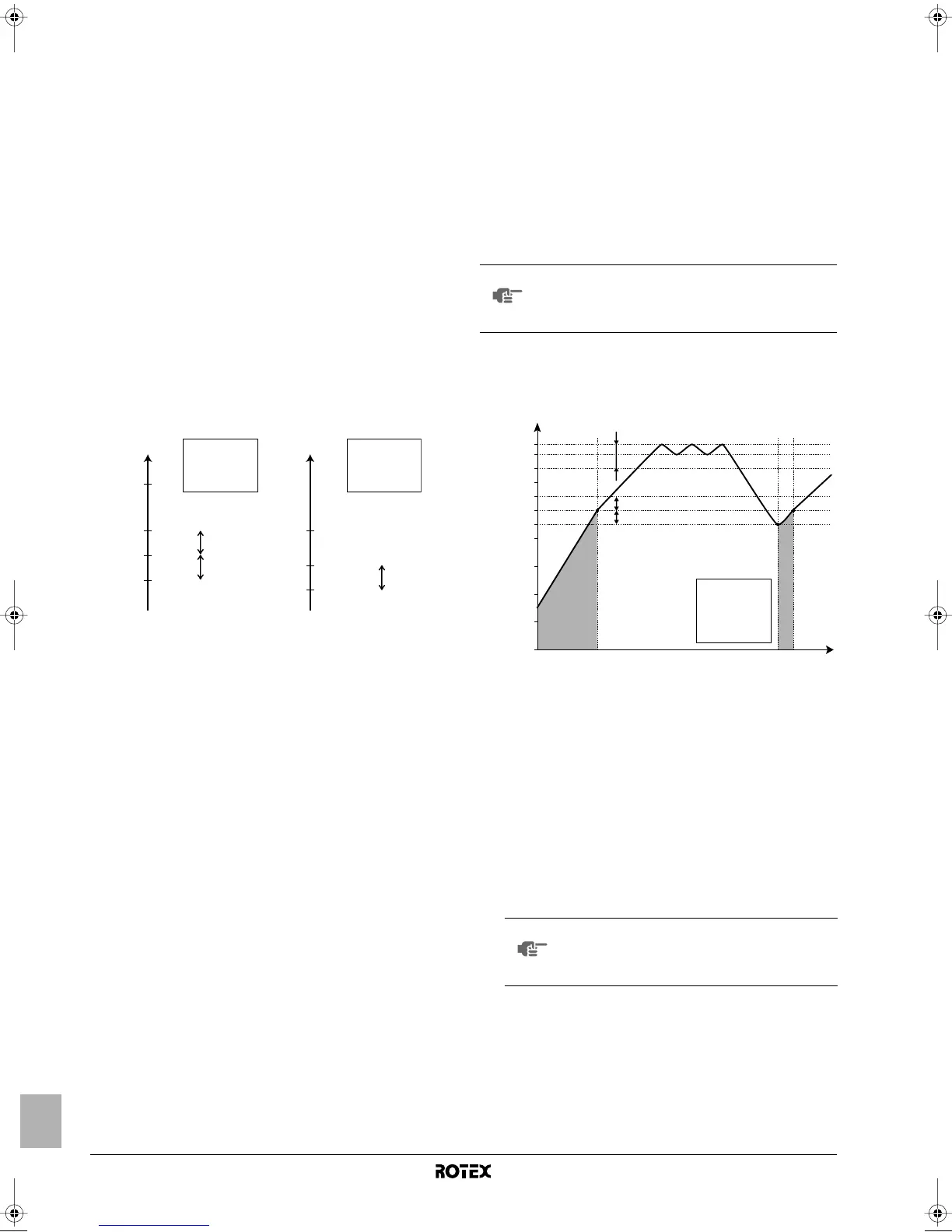

Temperatura de decuplare a pompei termice şi temperatura de
cuplare a pompei termice şi relaţia lor cu reglaje locale [6-00] şi
[6-01] sunt explicate în figura de mai jos.
■ [6-00] Pornire: diferenţa de temperatură care determină
temperatura de cuplare a pompei termice (
T
HP ON
). A se
vedea figura.
■ [6-01] Stop: diferenţa de temperatură care determină
temperatura de decuplare a pompei termice (
T
HP OFF
). A se
vedea figura.
[7] Durata etapei de încălzire a apei menajere
Se aplică numai la instalaţiile cu rezervor de apă menajeră caldă.
Când apa menajeră este încălzită şi valoarea de referinţă a tempera-
turii (aşa cum a fost fixată de utilizator) a fost atinsă, încălzitorul
auxiliar va continua să încălzească apa menajeră la o temperatură
cu câteva grade peste valoarea de referinţă a temperaturii, respectiv
temperatura de decuplare a încălzitorului auxiliar. Aceste grade
suplimentare sunt specificate de reglajul local al duratei etapei de
încălzire a apei menajere. Reglajul corect previne cuplarea şi
decuplarea repetată a încălzitorului auxiliar (respectiv vibraţia) pentru
a menţine valoarea de referinţă a temperaturii apei menajere calde.
Notă: încălzitorul auxiliar se va recupla când temperatura apei
menajere calde scade cu 2°C (valoare fixată) sub temperatura de
decuplare a încălzitorului auxiliar.
■ [7-00] Durata etapei de încălzire a apei menajere: diferenţa
de temperatură peste valoarea de referinţă a temperaturii
apei menajere calde înainte de decuplarea încălzitorului
auxiliar.
T
U
Valoarea de referinţă de utilizator a temperaturii (aşa cum a
fost fixată pe interfaţa utilizatorului)
T
HP MAX
Temperatura maximă a pompei termice la senzorul din
rezervorul de apă menajeră caldă (50°C) (în funcţie de T
A
)
(a)
(a) 45°C = T
HP MAX
la T
A
>25°C
50°C = T
HP MAX
la 5°C≤T
A
≤25°C
55°C = T
HP MAX
la T
A
<5°C
T
HP OFF
Temperatura de decuplare a pompei termice
T
HP ON
Temperatura de cuplare a pompei termice
T
U
> T
HP MAX
T(°C)
70
T
U
50 T
HP MAX
48 T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45
T
U
= T
HP OFF
50 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 2°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 2°C
[6-00] = 7°C
NOTĂ
Dacă temporizatorul de program pentru încălzitorul
auxiliar (a se vedea manualul de exploatare) este
activ, încălzitorul auxiliar va funcţiona numai dacă este
autorizat de acest temporizator de program.
BH Încălzitorul auxiliar
HP Pompă termică. Dacă încălzirea cu pompa termică durează
prea mult, poate avea loc încălzirea auxiliară cu ajutorul
încălzitorului auxiliar
T
BH OFF
Temperatura de decuplare a încălzitorul auxiliar (T
U
+ [7-00])
T
BH ON
Temperatura de cuplare a încălzitorul auxiliar (T
BH OFF
– 2°C)
T
HP MAX
Temperatura maximă a pompei termice la senzor în rezervorul
de apă menajeră caldă
T
HP OFF
Temperatura de decuplare a pompei termice (T
HP MAX
– [6-01])
T
HP ON
Temperatura de cuplare a pompei termice (T
HP OFF
– [6-00])
T
DHW
Temperatura apei menajere calde
T
U
Valoarea de referinţă de utilizator a temperaturii (aşa cum a
fost fixată pe interfaţa utilizatorului)
tTimp
NOTĂ
Dacă funcţionarea încălzitorului auxiliar este
limitată ([4-03]=0), atunci valoarea de referinţă a
parametrului [7-00] de reglaj local nu are
relevanţă.
t
T
BH ON
T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U
T
BH OFF
[6-01]
[6-00]
[7-00]
T
U
=70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°
C
HP
BH
HP
0
10
20
30
40
41
48
50
60
71
70
73
