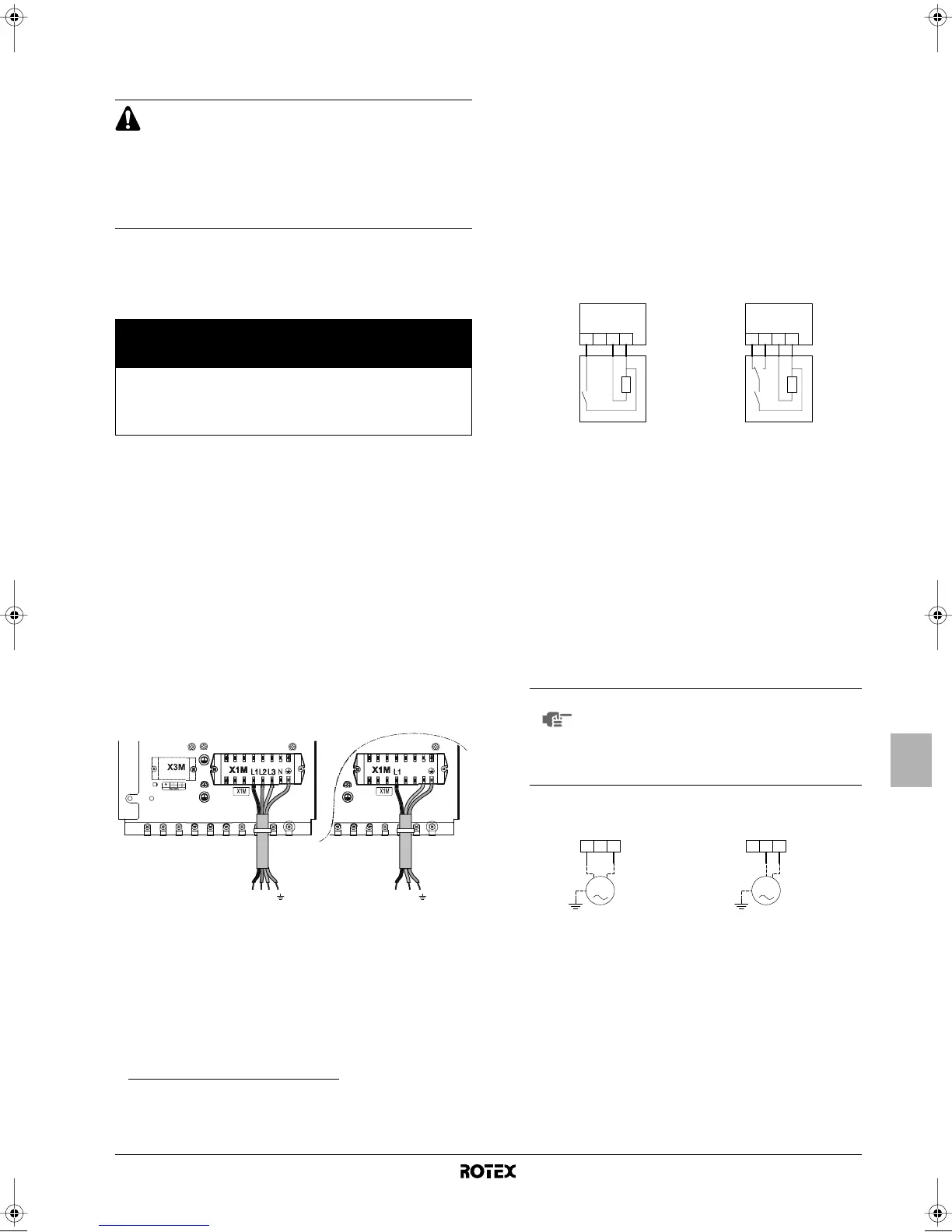

RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
Manuale d'installazione
14
Collegamento dell'alimentazione elettrica del
riscaldatore di riserva
Circuito d'alimentazione e caratteristiche dei cavi
Il circuito di alimentazione deve essere protetto mediante i dispositivi
di sicurezza richiesti ai sensi delle normative locali e nazionali.
I cavi d'alimentazione devono essere dimensionati secondo i dettami
della normativa nazionale vigente. Per l'assorbimento massimo del
riscaldatore di riserva, consultare la tabella sotto.
(1)
(2)
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione
all'interruttore di protezione principale come illustrato nello
scherma elettrico e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
sul terminale X1M.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
Collegamento del cavo del termostato
Il collegamento del cavo del termostato dipende dall'applicazione.
Consultare anche "Esempi di applicazioni tipiche" a pagina 3 e
"Configurazione di installazione del termostato ambiente" a
pagina 16 per ulteriori informazioni e le opzioni di configurazione in
combinazione con un termostato ambiente.
Caratteristiche del termostato
■ Alimentazione: 230 V CA o a batteria
■ Tensione di contatto: 230 V.
Procedura
1 Collegare il cavo del termostato ai terminali appropriati come
illustrato nello schema elettrico.
2 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 Impostare il microinterruttore SS2-3 sulla PCB su ON. Per
ulteriori informazioni consultare "Configurazione di installazione
del termostato ambiente" a pagina 16.
Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
■ Alimentazione: 230 V CA
■ Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
■ Accertarsi che venga usata una linea d'alimentazione
appropriata per il riscaldatore di riserva. Non
alimentare l'apparecchio attraverso una linea alla quale
sono collegate anche altre utenze.
■ Utilizzare la stessa alimentazione dedicata per l'unità
esterna, l'unità interna, il riscaldatore di riserva e il
surriscaldatore (serbatoio dell'acqua calda per usi
domestici).
Modello dell'unità
interna
Capacità del
riscaldatore
di riserva
Tensione
nominale del
riscaldatore
di riserva
Massimo
assorbimento in
funzionamento
Z
max
(Ω)
RKHB*008AA3V3 3 kW 1x 230 V 13 A —
RKHB*008AA6V3
(a) (b)
(a) Apparecchiatura conforme alla certificazione EN/IEC 61000-3-12
(1)
(b) La presente apparecchiatura è conforme alla certificazione
EN/IEC 61000-3-11
(2)
se l'impedenza del sistema Z
sys
è minore o uguale a Z
max
nel punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema
pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura di
verificare, consultandosi con l'operatore della rete di distribuzione se necessario,
che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un
sistema di impedenza Z
sys
minore o uguale a Z
max
.
6 kW 1x 230 V 26 A 0,29
RKHB*008AA6WN 6 kW 3x 400 V 8,6 A —
RKHB*008AA9WN 9 kW 3x 400 V 13 A —
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso voltaggio
pubblico con corrente di alimentazione >16 A e ≤75 A ogni fase.
(2) Standard tecnico europeo/internazionale che definisce i limiti per le variazioni, gli
sbalzi e lo sfarfallio di voltaggio nei sistemi di alimentazione pubblica a basso
voltaggio per apparecchiature con corrente ≤75 A.
3x 400 V
L1 L2 L3
N
L1 N
1x 230 V
Termostato di
solo riscaldamento
Termostato di
riscaldamento/raffreddamento
NOTA
Il collegamento elettrico è diverso per una valvola
normale chiusa (Normal Closed, NC) e una
valvola normale aperta (Normal Open, NO).
Collegarsi ai numeri di terminale corretti come
indicato nel diagramma dei collegamenti elettrici e
nelle illustrazioni sotto.
Valvola a 2 vie normale chiusa
(NC)
Valvola a 2 vie normale aperta
(NO)
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
NC
5X2M 6 7
M
NO
5 6X2M 7
M
1D_IM_4PW50203-1A.book Page 14 Thursday, January 29, 2009 10:51 AM
