3.DisassemblyandReassembly

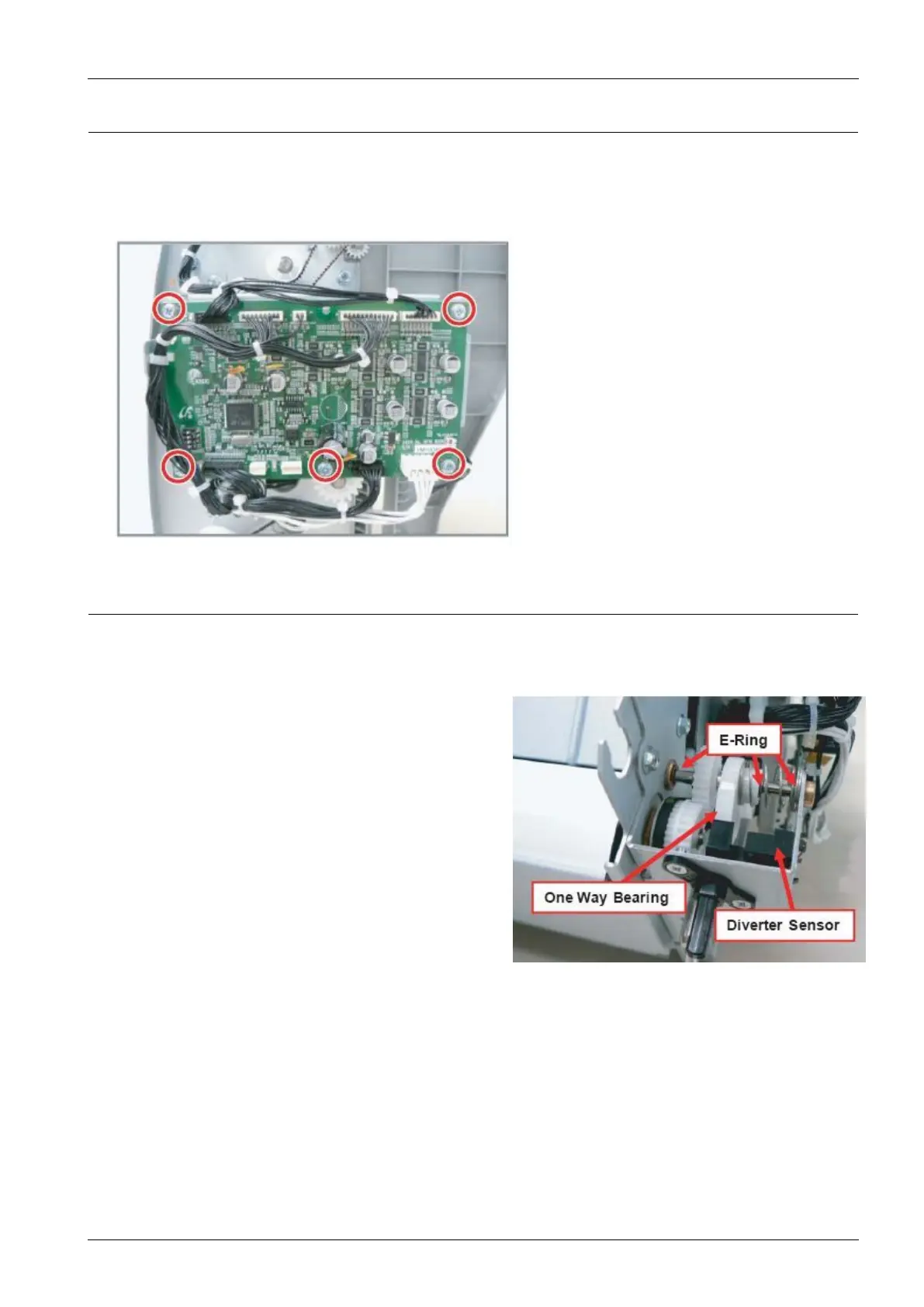

3.5.5.Finishermainboard
1.Removethenisherrearcover.
2.Removethenishermainboardafterremoving5
screwsandallconnectors.
3.5.6.DiverterAssy
1.Removethenisherrearcover.
2.RemovetheDiverterSensorafterunpluggingthe
connector.
3.RemovetheOne-WayBearingafterremoving3E-rings
andspring.
Copyright©1995-2016SAMSUNG.Allrightsreserved.3-25
