Sensitron PL4 +D - Vista Della Centrale Ed Identificazione Delle Parti; Layout Centrale PL4 +D

ITALIANO
Pag. 5
2.2 Vista della centrale ed identicazione delle parti

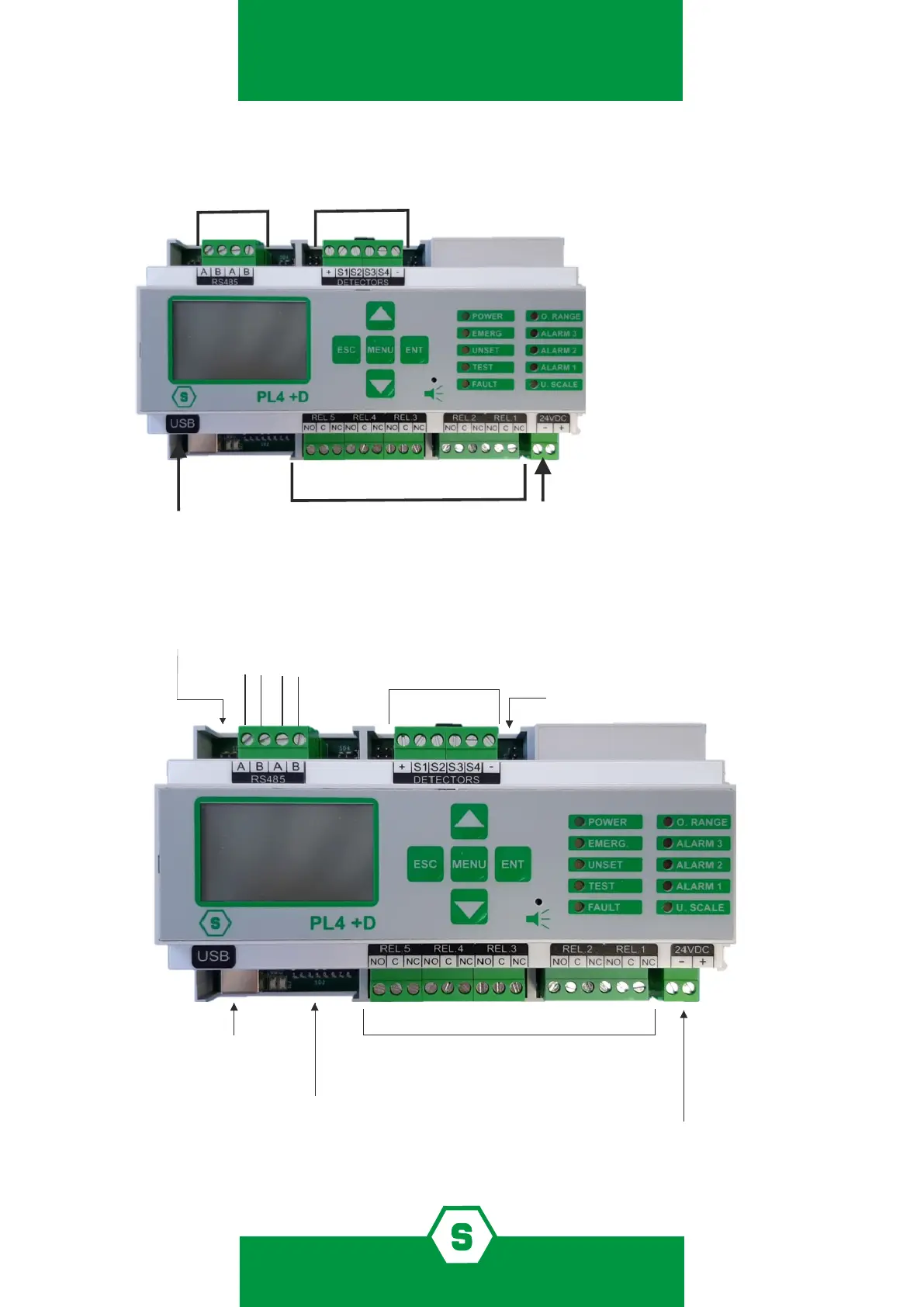

Figura 5) Identicazioni delle parti
2.3 Layout centrale PL4 +D
Figura 6)
5
4
3
2
1
1. Alimentatore (24 Vdc)
2. Uscite relè (5)
3. Porta USB
4. Scheda seriale RS485
5. 4 ingressi 4-20 mA
SD3: dip switch per settaggio lingua
4 x ingressi analogici 4-20 mA
5 USCITE RELE’
Linea seriale RS485
Porta USB per
collegamento PC
POSITIVO E NEGATIVO DALL’ALIMENTATORE 24Vdc
A
B
5 4 3 2 1
+
-
NO: Normalmente aperto
C: Comune
NC: Normalmente chiuso
JP25: JP1-2 chiuso
SD2: dip switch per Baud Rate
A
B
