Sensitron PL4 +D - Scheda Espansione Relè STG;8 REL

ITALIANO
Pag. 15

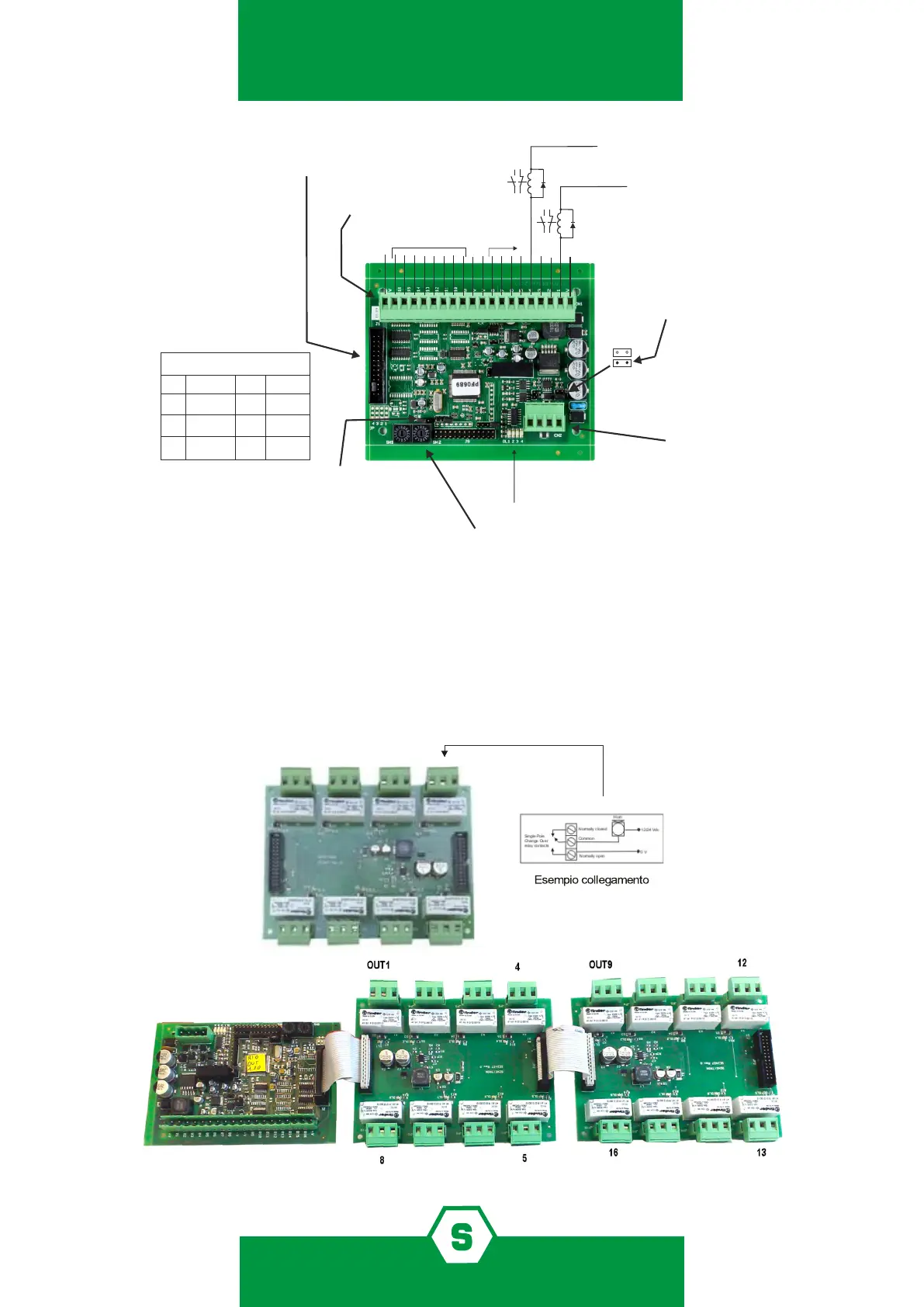

Figura 15) Moldulo STG/OUT16S
2.11 Scheda espansione relè STG/8REL
La scheda espansione 8 relè STG/8REL converte in contatti di scambio liberi da tensione le
uscite O/C del modulo di uscita STG/OUT16S. A ciascun modulo di uscita possono essere
collegate no a due schede relè. Una scheda relè viene collegata direttamente al modulo di
uscita (connettore J1) ed una seconda scheda relè viene collegata alla prima.
Figura 16) Scheda relè e collegamento a modulo uscita
Morsettiera alimentazione (-/+)
Linea seriale RS485 (B/A)
Commutatori rotativi per
l’indirizzo del modulo
JP13 Settaggio velocità comunicazione:
Chiuso 115.000 bps
(Centrale Multiscan++ e PL4+D)
Aperto 9.600 bps
(vecchia centrale Galileo Multiscan & Sentox IDI)
LED
DL1: Guasto WD
DL2: TX Data
DL3: RX Data
DL4: RTS
Resistenza di fine linea
chiudere se il modulo
è l’ultimo della linea
-V
+V -V
Morsettiera uscite O/C
Outputs 9-16
Out 1-8
Collegamento scheda relè (opzionale)
Jumper da non manomettere
/ jumpers not to be touched
JP5
JP6
JP7
JP8
JP9
JP11
JP12
Chiuso
Aperto
Aperto
Aperto
Aperto
+V
+
+
v
v
C
C
O
O
M
M
N
N
O
O
R
R
L
L
2
2
N
N
C
C
+
+
v
v
C
C
O
O
M
M
N
N
O
O
R
R
L
L
2
2
N
N
C
C
+V
+V
Esempio di collegamento relè
Aperto
Aperto
