QUESTO MANUALE TECNICO DESCRIVE IL PRODOTTO EI SUOI COMPONENTI, L’INSTALLAZIO-
NE E IL FUNZIONAMENTO DEL SISTEMA. PER INFORMAZIONI ED ISTRUZIONI SUL SOFTWARE
DI CONFIGURAZIONE, FARE RIFERIMENTO AL MANUALE A PARTE.
1. Introduzione
La centrale di gas PL4+D altamente innovativa e versatile è la soluzione ideale per piccoli
impianti no a 12 rilevatori di gas.
Il sistema prevede il collegamento a 4 rivelatori direttamente alla centrale (4-20mA) ed ulte-
riori 8 rivelatori collegabili direttamente su bus RS485 oppure tramite un modulo remoto a
8 ingressi STG/IN8S (opzionale).
Ogni ingresso può essere congurato per diverse tipologie di gas: tossici, refrigeranti, in-
ammabili e per ossigeno, sia per carenza che arricchimento.
Il display retroilluminato garantisce un’indicazione precisa della concentrazione di gas e per-
mette la visualizzazione dei livelli di allarme impostati.
La centrale di gas gestisce no a 21 uscite a relè, di cui 5 a bordo della centrale e le altre 16
tramite schede STG/OUT16S e STG/8REL (opzionale).
La centrale viene fornita in un contenitore per montaggio su barra DIN a 9 moduli standard;
su richiesta, è disponibile il relativo contenitore plastico.
L’alimentazione della centralina è di 24Vdc (alimentatore disponibile su richiesta).
La centrale PL4+D è stata progettata per essere conforme ai requisiti funzionali di sicurezza
SIL1.
+ -
158,50 mm
90,00 mm
45,00 mm
60,00 mm
IMPORTANTE!

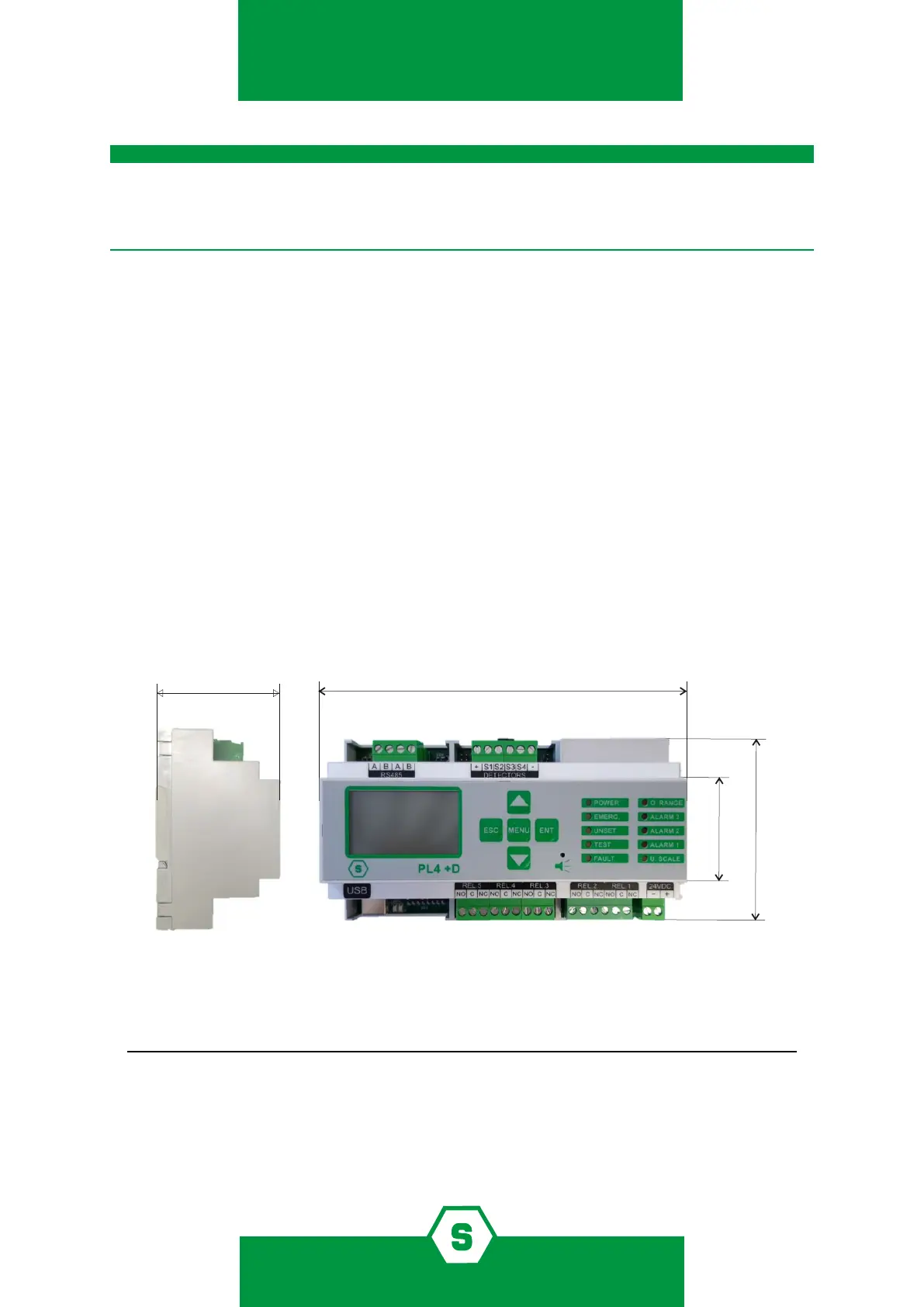

Figura 1) Vistra centrale PL4+D con le relative quote
Tabella 1) Panoramica dei dispositivi collegabili alla centrale PL4+D. I numeri con l’indicazione (*) sono disponibili tramite moduli aggiuntivi.
Modello
centrale
N. bus se-
riali RS485
N. max
rilevatori
N. max
uscite
N. max moduli
STG/IN8S
N. max moduli
STG/OUT16S
PL4+D 1 4+8(*) 5+16(*) 1 1
Altre caratteristiche della centrale PL4+D sono:
³ Il registro degli eventi consultabile da display oppure scaricabile su PC.
³ Porta USB per collegamento a PC per programmazione e controllo tramite software
specico.
