ITALIANO
Pag. 16
2.12 Indirizzamento moduli STG/IN8S ed STG/OUT16S
I moduli STG/IN8S e STG/OUT16S vengono indirizzati utilizzando i due commutatori rotativi
in esadecimali RSW 1 e 2. I commutatori rotativi permettono una congurazione esadeci-
male (base 16). Ogni commutatore ha 16 posizioni (0-F) e il puntatore viene posizionato sul
numero scelto utilizzando un cacciavite per creare un valore decimale compreso tra 1 e 255
(vedi tabella sotto). Vedere la tabella riassuntiva 1 per il numero massimo di moduli collega-
bili alla centrale.
Ogni modulo deve avere un indirizzo univoco nel sistema. Non sono ammessi indirizzi dop-
pi, anche se i moduli sono su linee seriali (Bus) diverse.

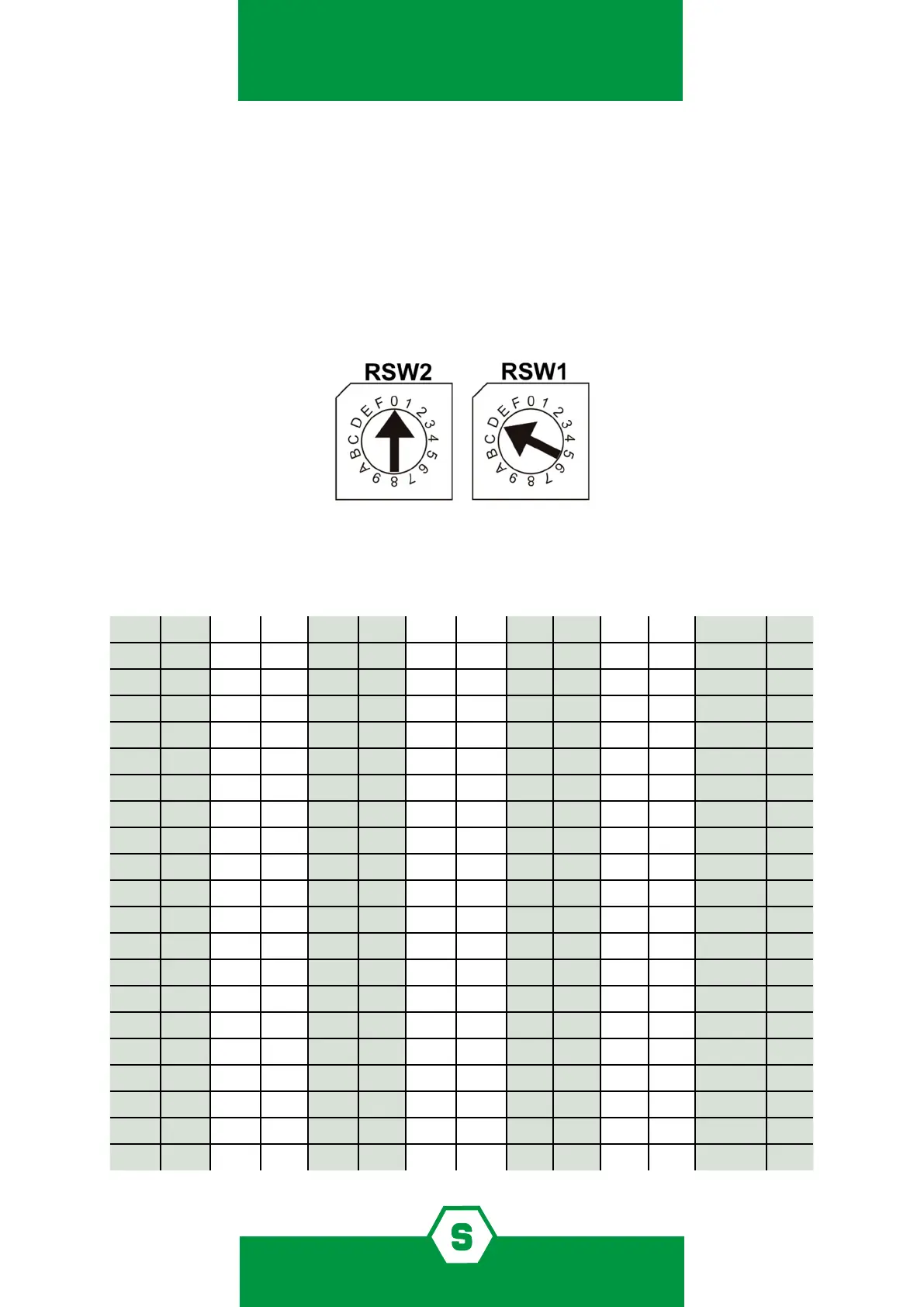

Figura 17) Esempio: se i due commutatori degli indirizzi sono impostati come sopra, RSW2 su 0 e RSW1 su D, l’indirizzo corrispondente in numeri
decimali sarebbe 13 (vedere la tabella sotto).
Tabella 6) Conversione da numeri decimali a numeri esadecimali. (*) Indirizzi non disponibili per il protocollo Modbus, (**) Indirizzo non disponi-
bile per il protocollo Galileo.
DEC HEX DEC HEX DEC HEX DEC HEX DEC HEX DEC HEX DEC HEX
1 01 38 26 75 4B 112 70 149 95 186 BA 223 DF
2 02 39 27 76 4C 113 71 150 96 187 BB 224 E0
3 03 40 28 77 4D 114 72 151 97 188 BC 225 E1
4 04 41 29 78 4E 115 73 152 98 189 BD 226 E2
5 05 42 2A 79 4F 116 74 153 99 190 BE 227 E3
6 06 43 2B 80 50 117 75 154 9A 191 BF 228 E4
7 07 44 2C 81 51 118 76 155 9B 192 C0 229 E5
8 08 45 2D 82 52 119 77 156 9C 193 C1 230 E6
9 09 46 2E 83 53 120 78 157 9D 194 C2 231 E7
10 0A 47 2F 84 54 121 79 158 9E 195 C3 232 E8
11 0B 48 30 85 55 122 7A 159 9F 196 C4 233 E9
12 0C 49 31 86 56 123 7B 160 A0 197 C5 234 EA
13 0D 50 32 87 57 124 7C 161 A1 198 C6 235 EB
14 0E 51 33 88 58 125 7D 162 A2 199 C7 236 EC
15 0F 52 34 89 59 126 7E 163 A3 200 C8 237 ED
16 10 53 35 90 5A 127 7F 164 A4 201 C9 238 EE
17 11 54 36 91 5B 128 80 165 A5 202 CA 239 EF
18 12 55 37 92 5C 129 81 166 A6 203 CB 240 F0
19 13 56 38 93 5D 130 82 167 A7 204 CC 241 F1
20 14 57 39 94 5E 131 83 168 A8 205 CD 242 F2
