2.9 Moduli ingresso remoti STG/IN8S
I moduli remoti STG/IN8S vengono montati in campo e collegati ai bus RS485 della centrale.
Permettono il collegamento di 8 rilevatori gas analogici 4-20 mA. Ciascun modulo deve es-
sere indirizzato tramite appositi commutatori rotativi. L’indirizzo deve essere univoco e com-
preso tra 1 e 255 (1-247 per protocollo Modbus). Vedere la tabella 1 per il numero massimo
di moduli collegabili alla centrale.

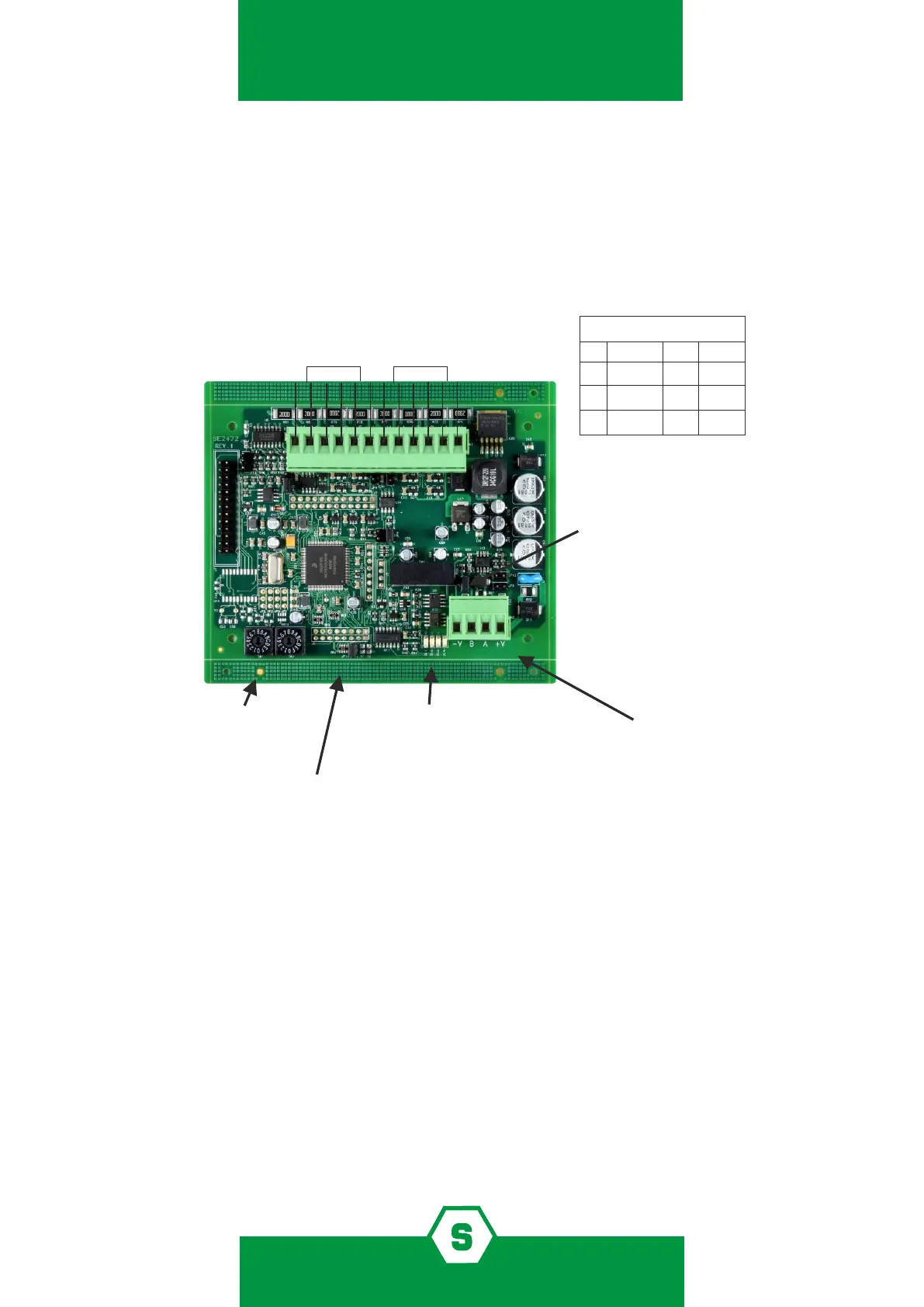

Figura 14) Modulo STG/IN8S
2.10 Moduli uscita remoti STG/OUT16S
I moduli remoti STG/OUT16S vengono montati in campo e collegati all’unità di controllo del
gas tramite bus RS485. Forniscono 16 uscite Open Collector (commutazione a negativo) con
funzione programmabile per l’attivazione remota di sirene, elettrovalvole, relè ecc. Ad ogni
modulo STG/OUT16S possono essere collegate no a 2 schede 8 relè, trasformando l’uscita
da Open Collettore ad un contatto di scambio libero da tensione. Vedere la tabella 1 per il
numero massimo di moduli collegabili alla centrale.
Ciascun modulo deve essere indirizzato utilizzando i commutatori rotativi sul PCB. L’indiriz-
zo deve essere univoco e compreso tra 1 e 255 (1-247 per il protocollo Modbus).
Jumper da non manomettere
JP1
JP2
JP3
JP4
JP9
JP11
JP12
JP14
Chiuso
Aperto
Aperto
Aperto
Chiuso 1-2
LED
DL1: Guasto WD
DL2: TX Data
DL3: RX Data
DL4: RTS
JP10
Resistenza di fine linea
Se il modulo è l’ultimo della
linea, chiudere JP10
JP13 Settaggio velocità comunicazione:
Chiuso 115.000 bps (Centrale PL4+D)
Aperto 9.600 bps (vecchia centrale Galileo Multiscan)
Commutatori rotativi
per l’indirizzo del modulo
Canali 5-8
Canali 1-4
-V
+V
-V
+V
Morsettiera rilevatori
Aperto
Aperto
Aperto
Morsettiera alimentazione (-V/+V)
Linea seriale RS485 (B/A)
