Sensitron PL4 +D - Impostazioni Dip Switch SD2

ITALIANO
Pag. 6
2.4 Impostazioni dip switch SD2
La serie di dip switch SD2 permette di impostare la velocità di comunicazione, baud rate, del
bus RS485 della centrale gas.

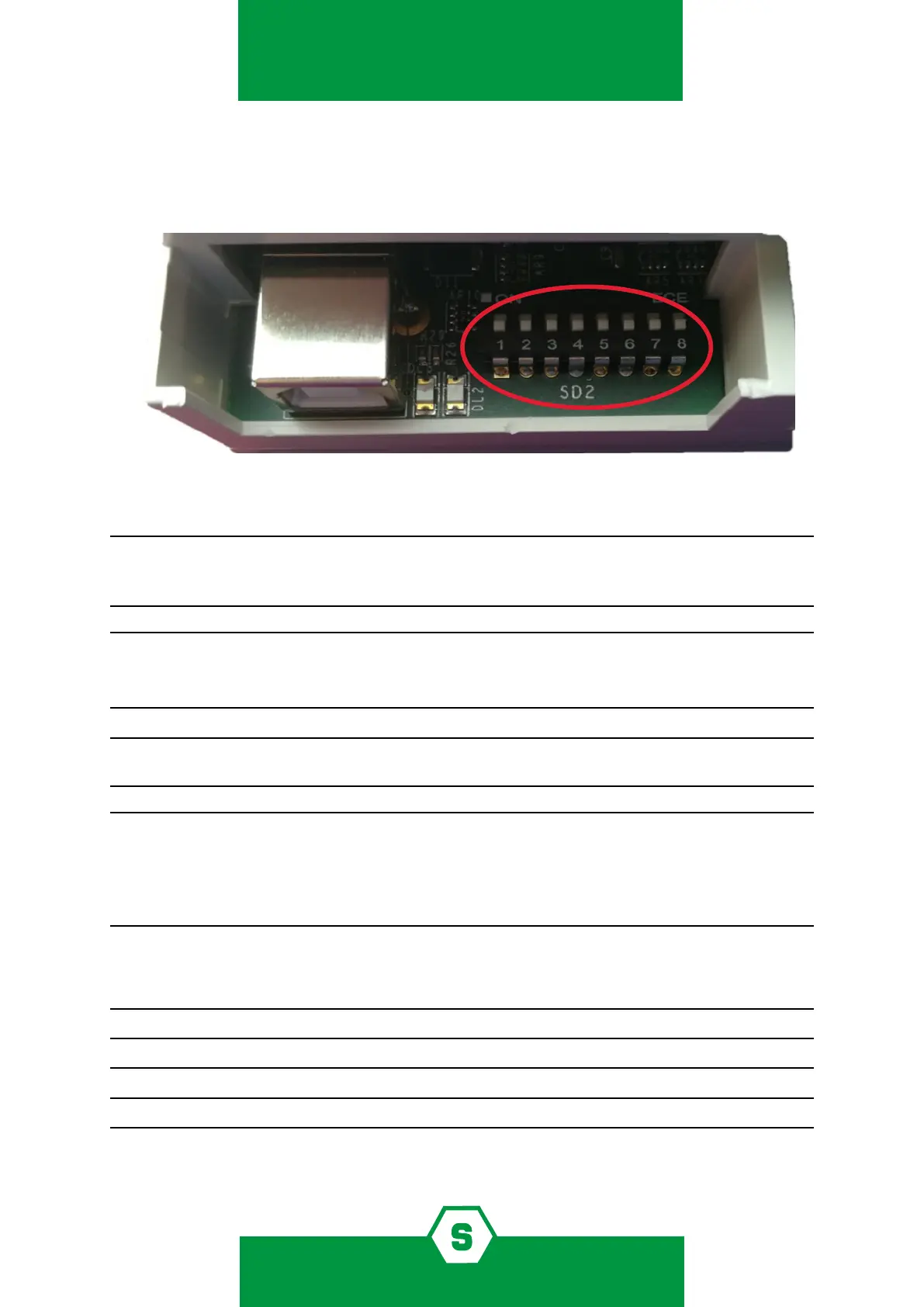

Figura 7) Serie di dip switch per impostazione baud rate
Dip-switch 1: Baud Rate Bus RS485
Posizione Velocità com-
municazione
bus
Compatibilità rilevatori e moduli
ON 115200 Rilevatori gas Smart “S”; moduli STG/IN8S ed STG/OUT16S
OFF 9600 Rilevatori gas Smart “3G”; moduli STG/IN8S ed STG/OUT16S
Dip-switch 2 e 3: RS485 protocollo bus di comunicazione
SW2 SW3 Protocol Compatibilità rilevatori e moduli Note
ON ON Galileo Rilevatori gas Smart “S”; moduli
STG/IN8S ed STG/OUT16S
Baud Rate 115200
OFF ON Congurazione non usata
ON OFF Modbus Rilevatori gas Smart “3G”; moduli
STG/IN8S ed STG/OUT16S
Baud rate 9600 (nel caso
non siano collegati sul
bus rilevatori Smart “G”
è possibile impostare
115200 Bps (switch 1)
OFF OFF Congurazione non usata
Dip-switch 4 e 5: Settaggio (Baud rate) comunicazione verso PC
Sw 4 Sw 5 Baud Rate
ON ON 9600 Bit/s
OFF ON 19200 Bit/s
ON OFF 38400 Bit/s
OFF OFF 115200 Bit/s (default)
