2.6 Connettore JP27
Se il connettore JP27 è chiuso, il terminatore di linea è abilitato. È importante mantenere
sempre questa congurazione.

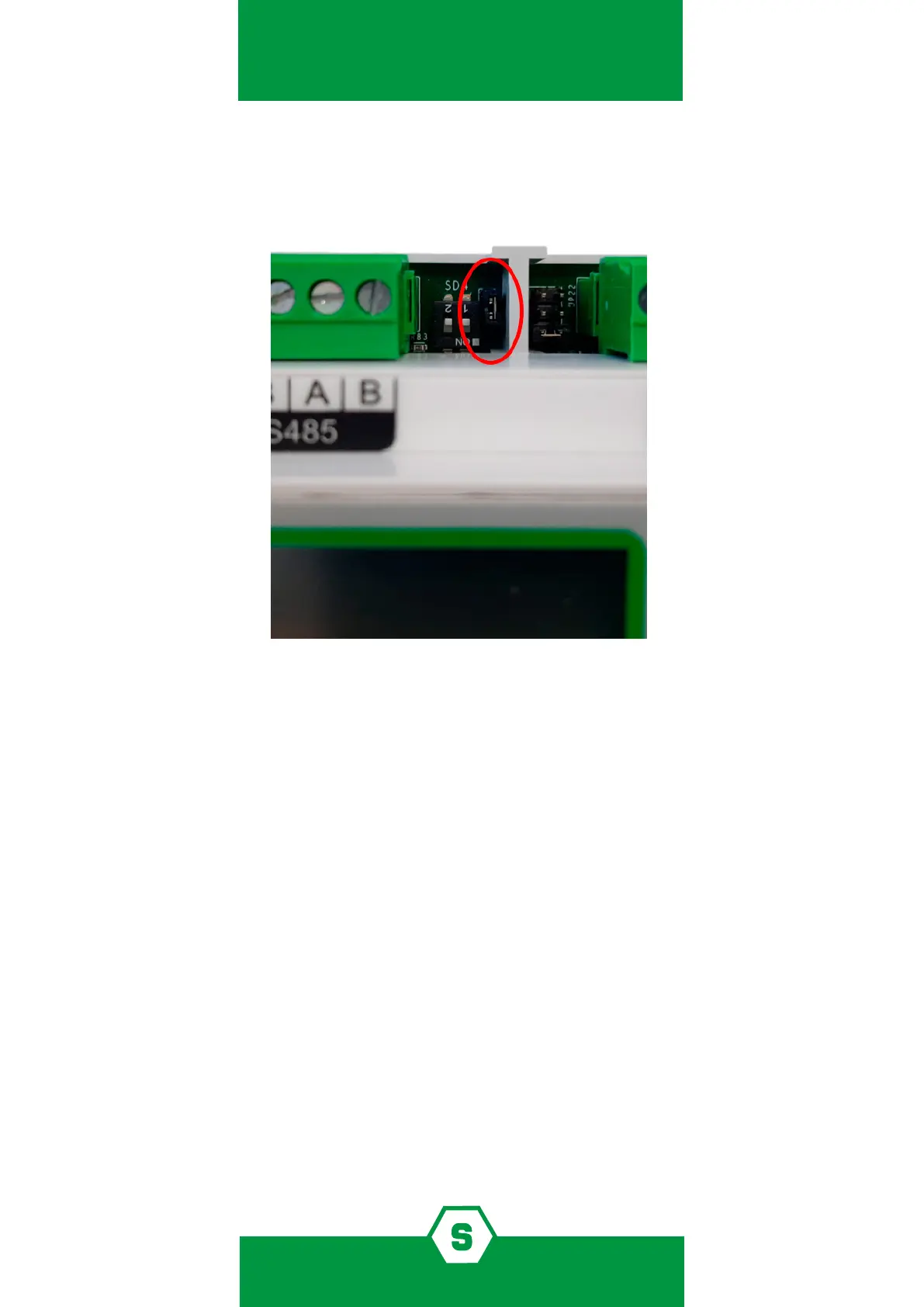

Figura 9) Tenere sempre JP27 chiuso
2.7 Collegamenti dei dispositivi in campo
La centrale dispone di un bus dati RS485 al quale possono essere collegati 8 rilevatori di
gas. I rilevatori di gas sono collegati tramite bus seriale (direttamente nella seriale RS485 se
dotata di uscita seriale o tramite un modulo con 8 ingressi STG/IN8S se di tipo 4-20 mA) e
il modulo di uscita STG/OUT16S. La lunghezza massima di ogni bus dati seriale è di 800 m.
Per collegare i dispositivi (intesi sia come rivelatori con uscita seriale che come moduli IN e
OUT) sono necessari quattro conduttori: due per il bus seriale RS485 e due per l’alimentazio-
ne dei dispositivi. Per questo motivo è necessario utilizzare due li diversi oppure un unico
lo che abbia caratteristiche adeguate, come di seguito descritte.
³ Il collegamento della seriale RS485 deve essere realizzato con cavo per connessioni
EIA RS 485: n.2 conduttori con sezione 0,22 / 0,35 mm + schermo (COPPIA TWISTATA).
Capacità nominale tra i conduttori < 50 pF/m, impedenza nominale 120 Ohm. Con
questo tipo di collegamento la lunghezza totale della linea non deve superare i 1000
m. Un esempio di cavo raccomandato è il BELDEN 9841 o similare (cavo per trasmis-
sione dati in EIA RS485). Collegare i rilevatori (ed i moduli IN ed OUT) solo in modalità
“cascata”. Si raccomanda di evitare collegamenti ad albero o a stella in quanto riducono
l’immunità alle interferenze.
